Functional Process Containers

機能別プロセス容器

 3

DTB3 Functional Process Containers

脚付鏡板容器・タンク底バルブ機能別プロセス容器

脚付鏡板容器タンク底バルブ

タンク底バルブで残液ゼロへ、攪拌工程にも最適な鏡板型容器

■機能・特長ポイント：ダイヤフラム式タンク底バルブ／パイプレス構造で高排出性／攪拌機との組み合わせに最適

ダイヤフラム式タンク底バルブを装備した、脚付き鏡板底のステンレス容器。
ノズル部分のパイプレス構造により、内容液の排出性が大幅に向上しています。
底部にデッドスペースが少なく、攪拌機との併用にも適しており、効率的なプロセス運用が可能です。
バルブ形状はフランジ型と直溶接型から選択可能です。

脚付鏡板容器タンク底バルブののバルブ形状
カスタム容器
標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
コンビネーション容器
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。
MU-DTB 攪拌ユニット容器
マウント型攪拌ユニット容器
MU-DTB-N 攪拌ユニット容器
クランプ型攪拌ユニット容器

●容量：20L～1000L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

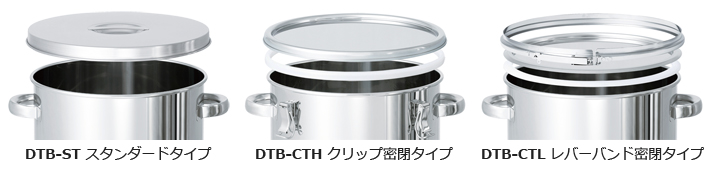

●蓋タイプ　用途に合わせて3タイプから選択できます。

TB脚付鏡板容器タンク底バルブの蓋
脚付鏡板容器タンク底バルブの製品仕様図

ラインアップ（仕様・標準価格・納期）型式をクリックするとPDF図面が表示されます

DTB-ST スタンダードタイプ

脚付鏡板容器タンク底バルブスタンダードタイプ

【標準価格：フランジ型バルブ仕様】

型式 容量 ID H1 H2 T バルブ 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
DTB-ST-30 20 300 414 750 1.2 1S 692,000 729,000 30
DTB-ST-33 25 330 434 770 1.2 1S 705,000 744,000 30
DTB-ST-36 35 360 485 820 1.2 1S 711,000 751,000 30
DTB-ST-39 45 387 525 860 1.2 1S 723,000 765,000 30
DTB-ST-43 60 430 565 900 1.2 1S 737,000 781,000 30
DTB-ST-47 80 470 616 950 1.5 1S 790,000 839,000 30
DTB-ST-47H 100 470 736 1070 1.5 1S 801,000 851,000 30
DTB-ST-565 150 565 766 1100 1.5 1S 925,000 992,000 30
DTB-ST-565H 200 565 966 1300 1.5 1S 936,000 1,005,000 30
DTB-ST-635 300 635 1137 1470 1.5 1S 1,182,000 1,284,000 30
DTB-ST-77 400 770 1037 1370 2.0 1S 1,555,000 1,704,000 30
DTB-ST-77H 500 770 1267 1600 2.0 1S 1,610,000 1,767,000 30
DTB-ST-100 750 1000 1167 1500 2.0 1S 1,895,000 2,131,000 30
DTB-ST-100H 1000 1000 1487 1820 2.0 1S 1,976,000 2,236,000 30

DTB-CTH クリップ密閉タイプ

DTB脚付鏡板容器タンク底バルブクリップ密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式 容量 ID H1 H2 T バルブ 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
DTB-CTH-30 20 300 414 750 1.2 1S 708,000 748,000 30
DTB-CTH-33 25 330 434 770 1.2 1S 721,000 763,000 30
DTB-CTH-36 35 360 485 820 1.2 1S 725,000 768,000 30
DTB-CTH-39 45 387 525 860 1.2 1S 737,000 782,000 30
DTB-CTH-43 60 430 565 900 1.2 1S 751,000 798,000 30
DTB-CTH-47 80 470 616 950 1.5 1S 828,000 883,000 30
DTB-CTH-47H 100 470 736 1070 1.5 1S 839,000 895,000 30
DTB-CTH-565 150 565 766 1100 1.5 1S 975,000 1,050,000 30
DTB-CTH-565H 200 565 966 1300 1.5 1S 987,000 1,063,000 30
DTB-CTH-635 300 635 1137 1470 1.5 1S 1,229,000 1,337,000 30
DTB-CTH-77 400 770 1037 1370 2.0 1S 1,609,000 1,766,000 30
DTB-CTH-77H 500 770 1267 1600 2.0 1S 1,664,000 1,830,000 30
DTB-CTH-100 750 1000 1167 1500 2.0 1S 1,956,000 2,210,000 30
DTB-CTH-100H 1000 1000 1487 1820 2.0 1S 2,037,000 2,315,000 30

DTB-CTL レバーバンド密閉タイプ

脚付鏡板容器タンク底バルブレバーバンド密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式 容量 ID H1 H2 T バルブ 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
DTB-CTL-30 20 300 414 750 1.2 1S 712,000 752,000 30
DTB-CTL-33 25 330 434 770 1.2 1S 725,000 767,000 30
DTB-CTL-36 35 360 485 820 1.2 1S 740,000 784,000 30
DTB-CTL-39 45 387 525 860 1.2 1S 752,000 798,000 30
DTB-CTL-43 60 430 565 900 1.2 1S 765,000 814,000 30
DTB-CTL-47 80 470 616 950 1.5 1S 846,000 903,000 30
DTB-CTL-47H 100 470 736 1070 1.5 1S 856,000 915,000 30
DTB-CTL-565 150 565 766 1100 1.5 1S 999,000 1,078,000 30
DTB-CTL-565H 200 565 966 1300 1.5 1S 1,011,000 1,091,000 30
DTB-CTL-635 300 635 1137 1470 1.5 1S 1,252,000 1,364,000 30
DTB-CTL-77 400 770 1037 1370 2.0 1S 1,612,000 1,769,000 30
DTB-CTL-77H 500 770 1267 1600 2.0 1S 1,667,000 1,832,000 30
DTB-CTL-100 750 1000 1167 1500 2.0 1S 1,958,000 2,212,000 30
DTB-CTL-100H 1000 1000 1487 1820 2.0 1S 2,039,000 2,317,000 30

■製品シリーズについて

・三広アステック：シリーズ企画・設計

■価格について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

■納期について

・DTBタンク底バルブ型脚付鏡板容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
