粉体用ホッパー容器(ヘルール接続型)目的別容器
大口径ヘルール接続の粉体用ホッパー容器
容器底面が60°の円錐ホッパー形状と大口径のヘルール仕様のステンレス容器です。
粉粒体用サニタリーバルブとの接続が可能です。
粉粒体の付着や閉塞を防止するノッカーの取り付けもできます。
●容量:4L~100L
●材質:SUS304 , SUS316L
●表面仕上げ:内外面バフ研磨
●密閉タイプガスケット:シリコンゴム
○オプションガスケット:NBR・EPDM・ CR・ FKM

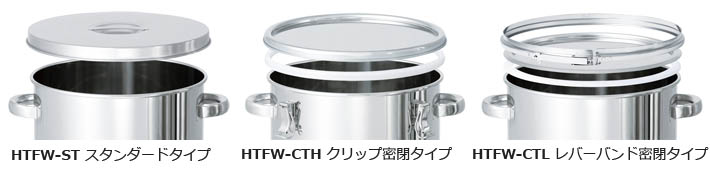

●蓋タイプ 用途に合わせて3タイプから選択できます。
ラインナップ(仕様・標準価格・納期)型式をクリックするとPDF図面が表示されます
HTFW-ST スタンダードタイプ
型式 | 容量 | ID | H | T | へルール | 標準価格(円) | 納期 | |
(L) | (mm) | (mm) | (mm) | サイズ | SUS304 | SUS316L | (日) | |
HTFW-ST-18 | 4 | 180 | 270 | 0.8 | 2S | 65,700 |
82,300 | 30 |
---|---|---|---|---|---|---|---|---|
HTFW-ST-21 | 7 | 210 | 330 | 0.8 | 2S | 71,100 | 88,900 | 30 |
HTFW-ST-24 | 10 | 240 | 340 | 0.8 | 3S | 75,200 | 94,200 | 30 |
HTFW-ST-27 | 15 | 270 | 400 | 1.0 | 3S | 77,900 | 97,500 | 30 |
HTFW-ST-30 | 20 | 300 | 420 | 1.0 | 4S | 81,900 | 102,400 | 30 |
HTFW-ST-33 | 25 | 330 | 450 | 1.0 | 4S | 85,300 | 106,800 | 30 |
HTFW-ST-36 | 35 | 360 | 520 | 1.2 | 4S | 92,200 | 115,300 | 30 |
HTFW-ST-39 | 45 | 387 | 580 | 1.2 | 4S | 106,600 | 133,400 | 30 |
HTFW-ST-43 | 60 | 430 | 630 | 1.2 | 4.5S | 134,900 | 168,700 | 30 |
HTFW-ST-47 | 80 | 470 | 700 | 1.2 | 4.5S | 145,200 | 181,500 | 30 |
HTFW-ST-47H | 100 | 470 | 820 | 1.2 | 4.5S | 152,200 | 190,400 | 30 |
HTFW-CTH クリップ密閉タイプ
型式 | 容量 | ID | H | T | へルール | 標準価格(円) | 納期 | |
(L) | (mm) | (mm) | (mm) | サイズ | SUS304 | SUS316L | (日) | |
HTFW-CTH-18 | 4 | 180 | 270 | 0.8 | 2S | 73,200 | 91,600 | 30 |
---|---|---|---|---|---|---|---|---|
HTFW-CTH-21 | 7 | 210 | 330 | 0.8 | 2S | 80,400 | 100,500 | 30 |
HTFW-CTH-24 | 10 | 240 | 340 | 0.8 | 3S | 87,000 | 108,900 | 30 |
HTFW-CTH-27 | 15 | 270 | 400 | 1.0 | 3S | 90,600 | 113,400 | 30 |
HTFW-CTH-30 | 20 | 300 | 420 | 1.0 | 4S | 94,600 | 118,400 | 30 |
HTFW-CTH-33 | 25 | 330 | 450 | 1.0 | 4S | 98,000 | 122,600 | 30 |
HTFW-CTH-36 | 35 | 360 | 520 | 1.2 | 4S | 104,900 | 131,100 | 30 |
HTFW-CTH-39 | 45 | 387 | 580 | 1.2 | 4S | 118,800 | 148,600 | 30 |
HTFW-CTH-43 | 60 | 430 | 630 | 1.2 | 4.5S | 145,500 | 182,000 | 30 |
HTFW-CTH-47 | 80 | 470 | 700 | 1.2 | 4.5S | 160,400 | 200,500 | 30 |
HTFW-CTH-47H | 100 | 470 | 820 | 1.2 | 4.5S | 169,900 | 212,400 | 30 |
HTFW-CTL レバーバンド密閉タイプ
型式 | 容量 | ID | H | T | へルール | 標準価格(円) | 納期 | |
(L) | (mm) | (mm) | (mm) | サイズ | SUS304 | SUS316L | (日) | |
HTFW-CTL-24 | 10 | 240 | 340 | 0.8 | 3S | 90,400 | 113,100 | 30 |
---|---|---|---|---|---|---|---|---|
HTFW-CTL-27 | 15 | 270 | 400 | 1.0 | 3S | 93,100 | 116,500 | 30 |
HTFW-CTL-30 | 20 | 300 | 420 | 1.0 | 4S | 97,100 | 121,400 | 30 |
HTFW-CTL-33 | 25 | 330 | 450 | 1.0 | 4S | 100,500 | 125,800 | 30 |
HTFW-CTL-36 | 35 | 360 | 520 | 1.2 | 4S | 107,000 | 134,000 | 30 |
HTFW-CTL-39 | 45 | 387 | 580 | 1.2 | 4S | 121,200 | 151,600 | 30 |
HTFW-CTL-43 | 60 | 430 | 630 | 1.2 | 4.5S | 156,000 | 195,100 | 30 |
HTFW-CTL-47 | 80 | 470 | 700 | 1.2 | 4.5S | 173,300 | 216,800 | 30 |
HTFW-CTL-47H | 100 | 470 | 820 | 1.2 | 4.5S | 180,500 | 225,700 | 30 |
■価格について
・標準価格は、税抜き価格です。
■納期について
・HTFW粉体用ホッパー容器(ヘルール接続型)は、受注生産品です。
・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。
■販売価格と納期につきまして、詳しくはお問合せください。
