機能別プロセス容器
スロープ型のステンレス容器本体と専用架台が分離できる構造です。
容器のみを取り外して洗浄できるため、作業効率と衛生性を向上させます。
容器は架台上のブラケットに載せて設置し、アイボルトナットまたは差込型ピンで確実に固定します。
洗浄性・着脱性・安定性を兼ね備えた、実用性の高い設計です。
●容量：35L～80L
●材質：SUS304 , SUS316L
●表面仕上げ：内外面バフ研磨
●密閉タイプガスケット：シリコンゴム
●オプションガスケット：NBR・EPDM・ CR・ FKM

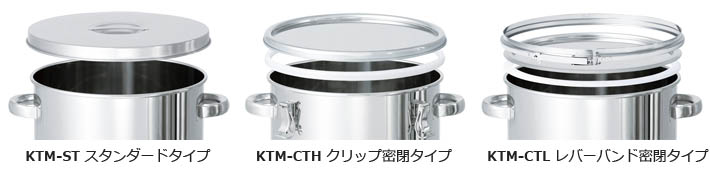

●蓋の仕様は、用途に合わせて3タイプから選択できます。
| 型式 | 容量 | ID | H1 | H2 | T | ヘルール | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | サイズ | SUS304 | SUS316L | （日） | |
| KTM-ST-36 | 35 | 360 | 380 | 780 | 1.2 | 1S | 424,000 | 452,000 | 30 |
| KTM-ST-39 | 45 | 387 | 410 | 810 | 1.2 | 1S | 433,000 | 461,000 | 30 |
| KTM-ST-43 | 60 | 430 | 470 | 870 | 1.2 | 1S | 448,000 | 478,000 | 30 |
| KTM-ST-47 | 80 | 470 | 490 | 890 | 1.5 | 1S | 489,000 | 522,000 | 30 |
| 型式 | 容量 | ID | H1 | H2 | T | ヘルール | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | サイズ | SUS304 | SUS316L | （日） | |
| KTM-CTH-36 | 35 | 360 | 380 | 780 | 1.2 | 1S | 444,000 | 474,000 | 30 |
| KTM-CTH-39 | 45 | 387 | 410 | 810 | 1.2 | 1S | 452,000 | 483,000 | 30 |
| KTM-CTH-43 | 60 | 430 | 470 | 870 | 1.2 | 1S | 468,000 | 500,000 | 30 |
| KTM-CTH-47 | 80 | 470 | 490 | 890 | 1.5 | 1S | 517,000 | 553,000 | 30 |
| 型式 | 容量 | ID | H1 | H2 | T | ヘルール | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | サイズ | SUS304 | SUS316L | （日） | |
| KTM-CTL-36 | 35 | 360 | 380 | 780 | 1.2 | 1S | 463,000 | 496,000 | 30 |
| KTM-CTL-39 | 45 | 387 | 410 | 810 | 1.2 | 1S | 472,000 | 506,000 | 30 |
| KTM-CTL-43 | 60 | 430 | 470 | 870 | 1.2 | 1S | 487,000 | 523,000 | 30 |
| KTM-CTL-47 | 80 | 470 | 490 | 890 | 1.5 | 1S | 535,000 | 574,000 | 30 |
・三広アステック：シリーズ企画・設計
・標準価格は、税抜き価格です。
・標準価格（@）は、都度お見積です。
・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。
・KTM 架台分離型容器は、受注生産品です。
・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。
導入事例 3-#79
DTM-CTH-30(S)
攪拌機取付ヘルール付架台分離型鏡板攪拌容器
導入事例 3-#04
HTLC-47H(S)
ホーク運搬架台付粉体用ホッパー容器
カスタマイズポイント：補強板付き蓋ヘルール加工で攪拌機設置や多点配管に対応。 角窓型メモリ付レベル計（サイトグラスタイプ）搭載で液面水位を可視化・管理。
導入事例 4-#23
DTFPJ-CTH-24(S)
ブラケット付耐圧ジャケット鏡板攪拌容器
カスタマイズポイント：攪拌機用ヘルール取付と開閉蓋の採用で作業性・メンテナンス性を向上。 自立用袴とブラケット装備により装置の固定と安定設置が可能。 架台分離型のDTM鏡板容器架台と組み合わせた分離型・自立可能設計。
導入事例 9-#19
PVFL-B-250-10(S)
架台分離型ヘルールオープン加圧容器
カスタマイズポイント：架台が分離可能な設計でメンテナンス性を大幅に向上し、搬送・据付作業を効率化。 電動モーター攪拌機KX、サニタリーバッフルBF、加圧圧送部品類を装備し、多用途プロセスに柔軟対応。 ヘルールの位置とサイズをカスタマイズ可能で、用途に合わせた最適な配管接続を実現。 内面は電解研磨仕上げにより高い清浄性と耐食性を確保。
導入事例 9-#17
PVSJ-5(S)
架台分離型小容量加圧容器
カスタマイズポイント：CTH型ジャケット仕様と分離型架台設計により、小容量で効率的な加圧容器を実現。 分割蓋から氷を投入可能な冷却機能を搭載し、加圧容器の温度管理を最適化。 汎用プロセス容器のジャケット部を採用し、多様な用途に対応可能な設計。
導入事例 9-#13
PVFPJ-36-35(S)
架台分離型ジャケット加圧容器
カスタマイズポイント：フッ素樹脂コーティングFCによる内面滑り性向上仕様。 高粘度用竪型攪拌機を装備し効率的な混合を実現。 PTFE製Oリング採用の架台分離型ジャケット加圧容器。 アイボルト付攪拌機で吊り上げ作業を安全かつ容易に。
導入事例 9-#04
PVF-200-5(S)・PVFLJ-250-15(S)
架台分離型加圧容器
分離型架台仕様により、複数の加圧容器を効率的に設置・運用可能なシステム構築を実現。 マグネオシールミキサーRC搭載および加圧圧送部品類を組み合わせ、攪拌と圧送の高度なプロセス制御に対応。
