Functional Process Containers

機能別プロセス容器

 3

DTF3 Functional Process Containers

鏡板容器(へルール接続型)機能別プロセス容器

DTF 鏡板容器 製品写真

DTF 鏡板容器(ヘルール接続型)|滑らか排出で効率投入

機能・特長ポイント:ヘルール接続対応/鏡板底形状/原料投入に最適

設備や大型容器と底部のヘルールで接続し、原料投入用として使用できるステンレス容器です。
容器底面は滑らかな鏡板形状で、液残りを抑えたスムーズな排出を実現します。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

製品概要

容量:4L~35L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

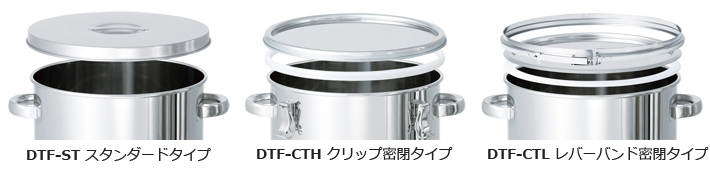

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

DTF 鏡板容器の選べる蓋タイプ(スタンダード、クリップ密閉、レバーバンド密閉)

製品仕様図

DTF 鏡板容器 製品仕様図(寸法・構造)

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

DTF-ST スタンダードタイプ

DTF-ST 鏡板容器 スタンダードタイプ製品写真
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
DTF-ST-18 4 180 220 1.2 1S 81,400 102,000 30
DTF-ST-21 7 210 270 1.2 1S 86,400 108,000 30
DTF-ST-24 10 240 290 1.2 1.5S 90,400 113,000 30
DTF-ST-27 15 270 335 1.2 1.5S 93,600 117,000 30
DTF-ST-30 20 300 355 1.2 2S 89,600 112,000 30
DTF-ST-33 25 330 370 1.2 2S 93,600 117,000 30
DTF-ST-36 35 360 420 1.2 2S 102,000 127,000 30

DTF-CTH クリップ密閉タイプ

DTF-CTH 鏡板容器 クリップ密閉タイプ製品写真
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
DTF-CTH-18 4 180 220 1.2 1S 90,000 113,000 30
DTF-CTH-21 7 210 270 1.2 1S 97,600 122,000 30
DTF-CTH-24 10 240 290 1.2 1.5S 104,000 130,000 30
DTF-CTH-27 15 270 335 1.2 1.5S 10,9000 136,000 30
DTF-CTH-30 20 300 355 1.2 2S 105,000 131,000 30
DTF-CTH-33 25 330 370 1.2 2S 109,000 136,000 30
DTF-CTH-36 35 360 420 1.2 2S 117,000 146,000 30

DTF-CTL レバーバンド密閉タイプ

DTF-CTL 鏡板容器 レバーバンド密閉タイプ製品写真
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
DTF-CTL-24 10 240 290 1.2 1.5S 108,000 135,000 30
DTF-CTL-27 15 270 335 1.2 1.5S 112,000 140,000 30
DTF-CTL-30 20 300 355 1.2 2S 108,000 135,000 30
DTF-CTL-33 25 330 370 1.2 2S 112,000 140,000 30
DTF-CTL-36 35 360 420 1.2 2S 120,000 150,000 30

製品シリーズについて

・三広アステック:シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・DTF鏡板容器(接続型)は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
