ジャケット容器
DT脚付鏡板容器をベースに、ジャケット部を耐圧仕様とした温調対応モデルです。
ジャケットに温水や冷却水を循環させることで、内容物の温度管理を安定的に行えます。
内容物は底部のノズルからスムーズに排出でき、製造・研究現場での保温・冷却用途に最適です。
●容量：4L～300L
●材質：SUS304 , SUS316L
●表面仕上げ：内外面バフ研磨
●ジャケットノズル：15Aヘルール（IN/OUT）
●密閉タイプガスケット：シリコンゴム
○オプションガスケット：NBR・EPDM・ CR・ FKM
●ジャケット使用圧力：0～0.1Mpa
●ジャケット使用温度：冷水～温水
●容器内槽は大気圧
・必ず使用圧力以内でご使用下さい。
・内圧がある時は、クランプ等を絶対にゆるめないで下さい。
・ご使用にあたっては、注意事項をお守りください。

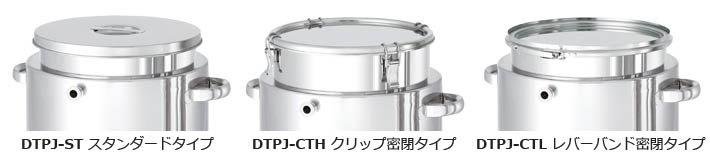

●蓋の仕様は、用途に合わせて3タイプから選択できます。
DTPJ-ST スタンダードタイプ
| 型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | 本体 | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | ヘルール | SUS304 | SUS316L | （日） | |
| DTPJ-ST-18 | 4 | 180 | 240 | 300 | 700 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-ST-21 | 7 | 210 | 270 | 320 | 720 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-ST-24 | 10 | 240 | 300 | 320 | 720 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-ST-27 | 15 | 270 | 330 | 360 | 760 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-ST-30 | 20 | 300 | 330 | 350 | 750 | 1.5 | 1.5 | 1S | 495,000 | 567,000 | 30 |
| DTPJ-ST-33 | 25 | 330 | 360 | 370 | 770 | 1.5 | 1.5 | 1S | 517,000 | 593,000 | 30 |
| DTPJ-ST-36 | 35 | 360 | 387 | 420 | 820 | 1.5 | 1.5 | 1S | 540,000 | 619,000 | 30 |
| DTPJ-ST-39 | 45 | 387 | 430 | 460 | 860 | 1.5 | 1.5 | 1S | 562,000 | 645,000 | 30 |
| DTPJ-ST-43 | 60 | 430 | 470 | 500 | 900 | 1.5 | 1.5 | 2S | 608,000 | 694,000 | 30 |
| DTPJ-ST-47 | 80 | 470 | 565 | 550 | 950 | 2.0 | 2.0 | 2S | 709,000 | 808,000 | 30 |
| DTPJ-ST-47H | 100 | 470 | 565 | 670 | 1070 | 2.0 | 2.0 | 2S | 753,000 | 860,000 | 30 |
| DTPJ-ST-565 | 150 | 565 | 635 | 700 | 1100 | 2.0 | 2.0 | 2S | 1,288,000 | 1,482,000 | 30 |
| DTPJ-ST-565H | 200 | 565 | 635 | 900 | 1300 | 2.0 | 2.0 | 2S | 1,383,000 | 1,592,000 | 30 |
| DTPJ-ST-635 | 300 | 635 | 700 | 1070 | 1470 | 2.0 | 2.0 | 2S | 1,582,000 | 1,822,000 | 30 |
DTPJ-CTH クリップ密閉タイプ
| 型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | 本体 | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | ヘルール | SUS304 | SUS316L | （日） | |
| DTPJ-CTH-18 | 4 | 180 | 240 | 300 | 700 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-CTH-21 | 7 | 210 | 270 | 320 | 720 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-CTH-24 | 10 | 240 | 300 | 320 | 720 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-CTH-27 | 15 | 270 | 330 | 360 | 760 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-CTH-30 | 20 | 300 | 330 | 350 | 750 | 1.5 | 1.5 | 1S | 512,000 | 586,000 | 30 |
| DTPJ-CTH-33 | 25 | 330 | 360 | 370 | 770 | 1.5 | 1.5 | 1S | 534,000 | 612,000 | 30 |
| DTPJ-CTH-36 | 35 | 360 | 387 | 420 | 820 | 1.5 | 1.5 | 1S | 556,000 | 638,000 | 30 |
| DTPJ-CTH-39 | 45 | 387 | 430 | 460 | 860 | 1.5 | 1.5 | 1S | 578,000 | 663,000 | 30 |
| DTPJ-CTH-43 | 60 | 430 | 470 | 500 | 900 | 1.5 | 1.5 | 2S | 624,000 | 713,000 | 30 |
| DTPJ-CTH-47 | 80 | 470 | 565 | 550 | 950 | 2.0 | 2.0 | 2S | 733,000 | 836,000 | 30 |
| DTPJ-CTH-47H | 100 | 470 | 565 | 670 | 1070 | 2.0 | 2.0 | 2S | 779,000 | 889,000 | 30 |
| DTPJ-CTH-565 | 150 | 565 | 635 | 700 | 1100 | 2.0 | 2.0 | 2S | 1,321,000 | 1,520,000 | 30 |
| DTPJ-CTH-565H | 200 | 565 | 635 | 900 | 1300 | 2.0 | 2.0 | 2S | 1,416,000 | 1,630,000 | 30 |
| DTPJ-CTH-635 | 300 | 635 | 700 | 1070 | 1470 | 2.0 | 2.0 | 2S | 1,635,000 | 1,883,000 | 30 |
DTPJ-CTL レバーバンド密閉タイプ
| 型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | 本体 | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | ヘルール | SUS304 | SUS316L | （日） | |
| DTPJ-CTL-24 | 10 | 240 | 300 | 320 | 720 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-CTL-27 | 15 | 270 | 330 | 360 | 760 | 1.2 | 1.2 | 1S | @ | @ | 30 |
| DTPJ-CTL-30 | 20 | 300 | 330 | 350 | 750 | 1.5 | 1.5 | 1S | 515,000 | 590,000 | 30 |
| DTPJ-CTL-33 | 25 | 330 | 360 | 370 | 770 | 1.5 | 1.5 | 1S | 537,000 | 616,000 | 30 |
| DTPJ-CTL-36 | 35 | 360 | 387 | 420 | 820 | 1.5 | 1.5 | 1S | 560,000 | 642,000 | 30 |
| DTPJ-CTL-39 | 45 | 387 | 430 | 460 | 860 | 1.5 | 1.5 | 1S | 582,000 | 668,000 | 30 |
| DTPJ-CTL-43 | 60 | 430 | 470 | 500 | 900 | 1.5 | 1.5 | 2S | 628,000 | 717,000 | 30 |
| DTPJ-CTL-47 | 80 | 470 | 565 | 550 | 950 | 2.0 | 2.0 | 2S | 735,000 | 839,000 | 30 |
| DTPJ-CTL-47H | 100 | 470 | 565 | 670 | 1070 | 2.0 | 2.0 | 2S | 783,000 | 894,000 | 30 |
| DTPJ-CTL-565 | 150 | 565 | 635 | 700 | 1100 | 2.0 | 2.0 | 2S | 1,331,000 | 1,532,000 | 30 |
| DTPJ-CTL-565H | 200 | 565 | 635 | 900 | 1300 | 2.0 | 2.0 | 2S | 1,425,000 | 1,641,000 | 30 |
| DTPJ-CTL-635 | 300 | 635 | 700 | 1070 | 1470 | 2.0 | 2.0 | 2S | 1,655,000 | 1,906,000 | 30 |
・三広アステック：シリーズ企画・設計
・標準価格は、税抜き価格です。
・標準価格（@）は、都度お見積です。
・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。
・DTPJ耐圧ジャケット脚付鏡板容器は、受注生産品です。
・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。
導入事例 4-#36
DTBPJ-ST-43(S)
パイプ取っ手付耐圧ジャケット脚付鏡板容器
導入事例 4-#32
DTBPJ-CTH-565H(S)
攪拌機接続ヘルール付耐圧ジャケット鏡板攪拌容器
カスタマイズポイント：ダイヤフラム式タンク底バルブSD搭載で液体の衛生的かつ完全な排出が可能。 攪拌機用補強板付き蓋ヘルールを装備し、機器接続性と耐圧性を強化した耐圧ジャケット鏡板攪拌容器。
導入事例 4-#29
DTBPJ-CTH-47(S)
蝶番式開閉蓋付耐圧ジャケット鏡板容器
カスタマイズポイント：耐圧ジャケット仕様にカスタマイズし、高圧プロセスや加圧工程に対応。 使いやすい蝶番式開閉半割蓋を採用し、メンテナンス性と安全性を向上。
導入事例 4-#20
MU-DTPJ-635(S)
攪拌機取付座付耐圧ジャケット鏡板攪拌容器
カスタマイズポイント：耐圧性能を高めるため、ジャケット補強リング（強め輪）を追加カスタマイズ。 攪拌機取付座と蝶番開閉式上蓋を採用し、メンテナンス性・安全性を向上。
導入事例 4-#16
DTPJ-ST-565H(S)
耐圧ジャケット脚付鏡板容器
カスタマイズポイント：耐圧ジャケット容器本体に補強リング（強め輪）を追加し、圧力強度と耐久性を向上。 補強板リングを兼ねた攪拌用邪魔板の設計で撹拌効率もアップ。
導入事例 4-#10
DTPJ-CTH-47H(S)
導電型耐圧ジャケット容器
カスタマイズポイント：静電気対策用アースラグ取付で安全性向上。 サニタリー仕様の耐圧ジャケット鏡板容器。 サニタリー取っ手とエッジ加工による衛生設計。
導入事例 4-#05
DTPJ-550(S)
ヒンジ式開閉蓋付耐圧ジャケット容器
カスタマイズポイント：使いやすさと固定機能を両立したオリジナル設計のヒンジ式開閉蓋。 耐食性と清浄性を強化するフッ素樹脂コーティング仕上げのジャケット鏡板容器。 調整可能なサポート用アジャスター付きで設置安定性を向上。
サイト内検索
カスタマイズポイント：タンク底バルブの取付で効率的な液排出が可能。 大型パイプ仕様の移動ハンドルを採用し搬送性を向上。 ハンドルは自在キャスター側に設置し、操作性を最適化。
