Functional Process Containers

機能別プロセス容器

 3

HTTF3 Functional Process Containers

ホッパー容器 120°(へルール接続型)機能別プロセス容器

HTTF ホッパー容器 120° ヘルール接続型の外観写真

HTTF ホッパー容器 120°(ヘルール接続型)| 低背設計・液体投入用ステンレス容器

機能・特長ポイント:120°円錐ホッパー/へルール接続対応/低背設計で省スペース

底面に120°の円錐ホッパー形状を採用し、へルール接続による液体原料投入に対応したステンレス容器です。
同容量の90°型(HTF)や60°型(HTFW)に比べて高さを抑えることができ、省スペースな設置が可能。
設備や大型タンクとの接続に適した、実用性の高いカスタム対応モデルです。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

製品概要

容量:4L~35L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

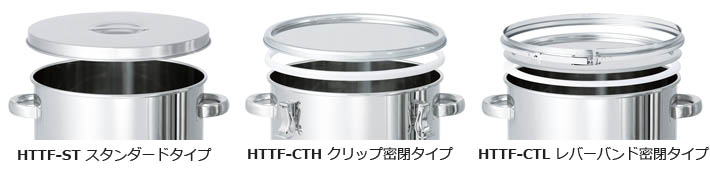

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

HTTF ホッパー容器 120° ヘルール接続型の外観写真

製品仕様図

HTTFホッパー容器 120°の製品仕様寸法図(図面)

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

HTTF-ST スタンダードタイプ

HTTFホッパー容器 120° スタンダードタイプの外観写真
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
HTTF-ST-18 4 180 230 0.8 1S 83,600 104,000 30
HTTF-ST-21 7 210 280 0.8 1S 91,000 114,000 30
HTTF-ST-24 10 240 300 0.8 1.5S 94,800 119,000 30
HTTF-ST-27 15 270 350 1.0 1.5S 98,400 123,000 30
HTTF-ST-30 20 300 380 1.0 2S 102,000 127,000 30
HTTF-ST-33 25 330 400 1.0 2S 106,000 133,000 30
HTTF-ST-36 35 360 450 1.2 2S 116,000 145,000 30

HTTF-CTH クリップ密閉タイプ

HTTFホッパー容器 120° クリップ密閉タイプの外観写真
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
HTTF-CTH-18 4 180 230 0.8 1S 93,600 117,000 30
HTTF-CTH-21 7 210 280 0.8 1S 104,000 129,000 30
HTTF-CTH-24 10 240 300 0.8 1.5S 111,000 139,000 30
HTTF-CTH-27 15 270 350 1.0 1.5S 116,000 145,000 30
HTTF-CTH-30 20 300 380 1.0 2S 119,000 149,000 30
HTTF-CTH-33 25 330 400 1.0 2S 124,000 155,000 30
HTTF-CTH-36 35 360 450 1.2 2S 133,000 166,000 30

HTTF-CTL レバーバンド密閉タイプ

HTTFホッパー容器 120° レバーバンド密閉タイプの外観写真
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
HTTF-CTL-24 10 240 300 0.8 1.5S 116,000 144,000 30
HTTF-CTL-27 15 270 350 1.0 1.5S 119,000 149,000 30
HTTF-CTL-30 20 300 380 1.0 2S 122,000 153,000 30
HTTF-CTL-33 25 330 400 1.0 2S 127,000 159,000 30
HTTF-CTL-36 35 360 450 1.2 2S 136,000 170,000 30

製品シリーズについて

・三広アステック:シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・HTTFホッパー容器(接続型)は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
