Purpose-built containers

目的別容器

 3

HTW3 Purpose-built containers

粉体用脚付ホッパー容器目的別容器

粉体用脚付ホッパー容器

粉粒体用の大口径ヘルールのホッパー容器

容器底面が60°の円錐ホッパー形状と大口径のヘルール仕様のステンレス容器です。

粉粒体用サニタリーバルブとの接続が可能です。

粉粒体の付着や閉塞を防止するノッカーの取り付けもできます。


●バタフライバルブ・エアノッカー取付例

粉体用脚付ホッパー容器にバタフライバルブとエアノッカー取付例
標準仕様をベースに高さの変更、ノズルの取付などご使用条件に応じたカスタマイズが可能です。
攪拌機、ポンプ、ヒーター、温度計等の機器と組み合わせる事により様々な工程でご使用いただけます。

容量:20L~500L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

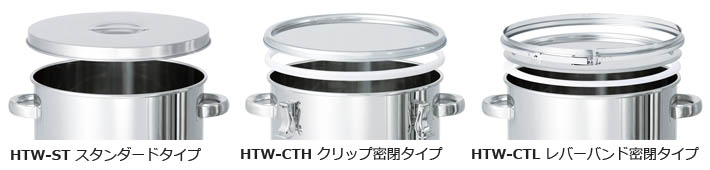

蓋タイプ 用途に合わせて3タイプから選択できます。

粉体用脚付ホッパー容器の蓋
粉体用脚付ホッパー容器の製品仕様図

ラインナップ(仕様・標準価格・納期)型式をクリックするとPDF図面が表示されます

HTW-ST スタンダードタイプ

粉体用脚付ホッパー容器スタンダードタイプ
型式 容量 ID H1 H2 T へルール 脚本数 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) サイズ (本) SUS304 SUS316L (日)
HTW-ST-30 20 300 420 820 1.2 4S 3 207,000 238,000 30
HTW-ST-33 25 330 450 850 1.2 4S 3 215,000 248,000 30
HTW-ST-36 35 360 520 920 1.2 4S 3 224,000 258,000 30
HTW-ST-39 45 387 580 980 1.2 4S 3 232,000 267,000 30
HTW-ST-43 60 430 630 1030 1.2 4.5S 3 264,000 303,000 30
HTW-ST-47 80 470 700 1100 1.5 4.5S 4 295,000 337,000 30
HTW-ST-47H 100 470 820 1220 1.5 4.5S 4 302,000 346,000 30
HTW-ST-565 150 565 870 1270 1.5 5S 4 428,000 489,000 30
HTW-ST-635 200 635 920 1320 1.5 6S 4 581,000 663,000 30
HTW-ST-77 300 770 980 1380 2.0 8S 4 676,000 772,000 30
HTW-ST-100 400 1000 1000 1400 2.0 8S 4 932,000 1,082,000 30
HTW-ST-100H 500 1000 1150 1550 2.0 8S 4 992,000 1,152,000 30

HTW-CTH クリップ密閉タイプ

粉体用脚付ホッパー容器クリップ密閉タイプ
型式 容量 ID H1 H2 T へルール 脚本数 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) サイズ (本) SUS304 SUS316L (日)
HTW-CTH-30 20 300 420 820 1.2 4S 3 219,000 253,000 30
HTW-CTH-33 25 330 450 850 1.2 4S 3 228,000 263,000 30
HTW-CTH-36 35 360 520 920 1.2 4S 3 236,000 272,000 30
HTW-CTH-39 45 387 580 980 1.2 4S 3 245,000 282,000 30
HTW-CTH-43 60 430 630 1030 1.2 4.5S 3 275,000 316,000 30
HTW-CTH-47 80 470 700 1100 1.5 4.5S 4 311,000 356,000 30
HTW-CTH-47H 100 470 820 1220 1.5 4.5S 4 321,000 367,000 30
HTW-CTH-565 150 565 870 1270 1.5 5S 4 448,000 512,000 30
HTW-CTH-635 200 635 920 1320 1.5 6S 4 617,000 702,000 30
HTW-CTH-77 300 770 980 1380 2.0 8S 4 720,000 822,000 30
HTW-CTH-100 400 1000 1000 1400 2.0 8S 4 978,000 1,134,000 30
HTW-CTH-100H 500 1000 1150 1550 2.0 8S 4 1,038,000 1,204,000 30

HTW-CTL レバーバンド密閉タイプ

粉体用脚付ホッパー容器レバーバンド密閉タイプ
型式 容量 ID H1 H2 T へルール 脚本数 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) サイズ (本) SUS304 SUS316L (日)
HTW-CTL-30 20 300 420 820 1.2 4S 3 222,000 256,000 30
HTW-CTL-33 25 330 450 850 1.2 4S 3 231,000 266,000 30
HTW-CTL-36 35 360 520 920 1.2 4S 3 239,000 275,000 30
HTW-CTL-39 45 387 580 980 1.2 4S 3 247,000 285,000 30
HTW-CTL-43 60 430 630 1030 1.2 4.5S 3 286,000 329,000 30
HTW-CTL-47 80 470 700 1100 1.5 4.5S 4 324,000 371,000 30
HTW-CTL-47H 100 470 820 1220 1.5 4.5S 4 332,000 380,000 30
HTW-CTL-565 150 565 870 1270 1.5 5S 4 463,000 529,000 30
HTW-CTL-635 200 635 920 1320 1.5 6S 4 623,000 711,000 30
HTW-CTL-77 300 770 980 1380 2.0 8S 4 720,000 824,000 30
HTW-CTL-100 400 1000 1000 1400 2.0 8S 4 980,000 1,136,000 30
HTW-CTL-100H 500 1000 1150 1550 2.0 8S 4 1,040,000 1,206,000 30

■価格について

・標準価格は、税抜き価格です。

■納期について

・HTW粉体用脚付ホッパー容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
