  4. HTB脚付ホッパー容器・タンク底バルブ

Purpose-built containers

目的別容器

 3

HTB3 Purpose-built containers

脚付ホッパー容器・タンク底バルブ目的別容器

脚付ホッパー容器タンク底バルブ

タンク底バルブ付の脚付ホッパー容器

ダイヤフラム式タンク底バルブ付の脚付円錐ホッパー容器です。

へルール付きと比べ、ノズル部分のパイプレス化により内容液の排出性が向上したステンレス容器です。

デッドスペースが少ないので撹拌機との組み合わせに適しています。

タンク底バルブは、フランジ型と直溶接型があります。

脚付ホッパー容器タンク底バルブのバルブ形状
カスタム容器
標準仕様をベースに高さの変更、ノズルの取付などご使用条件に応じたカスタマイズが可能です。
コンビネーション容器
攪拌機、ポンプ、ヒーター、温度計等の機器と組み合わせる事により様々な工程でご使用いただけます。
MU-HTB 撹拌容器ユニット
マウント型撹拌容器ユニット
MU-HTB-N 撹拌容器ユニット
クランプ型撹拌容器ユニット

●容量：20L～500L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

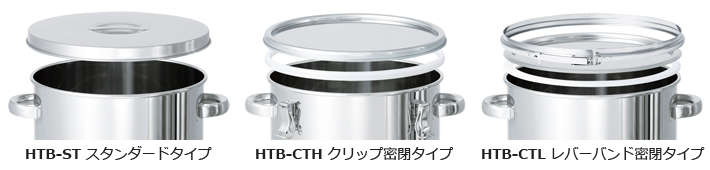

●蓋タイプ　用途に合わせて3タイプから選択できます。

脚付ホッパー容器タンク底バルブの蓋
脚付ホッパー容器タンク底バルブの製品仕様図

ラインナップ（仕様・標準価格・納期）型式をクリックするとPDF図面が表示されます

HTB-ST スタンダードタイプ

脚付ホッパー容器タンク底バルブスタンダードタイプ

【標準価格：フランジ型バルブ仕様】

型式 容量 ID H1 H2 T バルブ 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
HTB-ST-30 20 300 427 810 1.2 1S 723,000 764,000 30
HTB-ST-33 25 330 447 830 1.2 1S 734,000 777,000 30
HTB-ST-36 35 360 507 890 1.2 1S 744,000 789,000 30
HTB-ST-39 45 387 558 940 1.2 1S 755,000 802,000 30
HTB-ST-43 60 430 600 970 1.2 1S 788,000 840,000 30
HTB-ST-47 80 470 670 1040 1.5 1S 822,000 876,000 30
HTB-ST-47H 100 470 780 1150 1.5 1S 832,000 887,000 30
HTB-ST-565 150 565 850 1220 1.5 1S 976,000 1,050,000 30
HTB-ST-635 200 635 900 1270 1.5 1S 1,167,000 1,266,000 30
HTB-ST-77 300 770 970 1340 2.0 1S 1,366,000 1,493,000 30
HTB-ST-100 400 1000 930 1300 2.0 1S 1,593,000 1,750,000 30
HTB-ST-100H 500 1000 1070 1440 2.0 1S 1,670,000 1,838,000 30

HTB-CTH クリップ密閉タイプ

脚付ホッパー容器タンク底バルブクリップ密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式 容量 ID H1 H2 T バルブ 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
HTB-CTH-30 20 300 427 810 1.2 1S 739,000 783,000 30
HTB-CTH-33 25 330 447 830 1.2 1S 750,000 796,000 30
HTB-CTH-36 35 360 507 890 1.2 1S 760,000 808,000 30
HTB-CTH-39 45 387 558 940 1.2 1S 771,000 821,000 30
HTB-CTH-43 60 430 600 970 1.2 1S 802,000 856,000 30
HTB-CTH-47 80 470 670 1040 1.5 1S 843,000 900,000 30
HTB-CTH-47H 100 470 780 1150 1.5 1S 855,000 914,000 30
HTB-CTH-565 150 565 850 1220 1.5 1S 1,001,000 1,080,000 30
HTB-CTH-635 200 635 900 1270 1.5 1S 1,213,000 1,319,000 30
HTB-CTH-77 300 770 970 1340 2.0 1S 1,421,000 1,556,000 30
HTB-CTH-100 400 1000 930 1300 2.0 1S 1,653,000 1,816,000 30
HTB-CTH-100H 500 1000 1070 1440 2.0 1S 1,730,000 1,904,000 30

HTB-CTL レバーバンド密閉タイプ

脚付ホッパー容器タンク底バルブレバーバンド密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式 容量 ID H1 H2 T バルブ 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
HTB-CTL-30 20 300 427 810 1.2 1S 742,000 787,000 30
HTB-CTL-33 25 330 447 830 1.2 1S 753,000 800,000 30
HTB-CTL-36 35 360 507 890 1.2 1S 764,000 812,000 30
HTB-CTL-39 45 387 558 940 1.2 1S 775,000 825,000 30
HTB-CTL-43 60 430 600 970 1.2 1S 816,000 873,000 30
HTB-CTL-47 80 470 670 1040 1.5 1S 860,000 920,000 30
HTB-CTL-47H 100 470 780 1150 1.5 1S 870,000 931,000 30
HTB-CTL-565 150 565 850 1220 1.5 1S 1,020,000 1102,000 30
HTB-CTL-635 200 635 900 1270 1.5 1S 1,220,000 1327,000 30
HTB-CTL-77 300 770 970 1340 2.0 1S 1,422,000 1558,000 30
HTB-CTL-100 400 1000 930 1300 2.0 1S 1,656,000 1818,000 30
HTB-CTL-100H 500 1000 1070 1440 2.0 1S 1,733,000 1907,000 30

■製品シリーズについて

・三広アステック：シリーズ企画・設計

■価格について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

■納期について

・HTBタンク底バルブ型脚付ホッパー容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
