HTTBV 脚付ホッパー型ステンレス容器 120°｜タンク底ボールバルブ搭載でパイプレス排出・撹拌対応

機能・特長ポイント：タンク底ボールバルブ／パイプレス設計で液残り低減／120°ホッパー形状で高排出性・撹拌対応

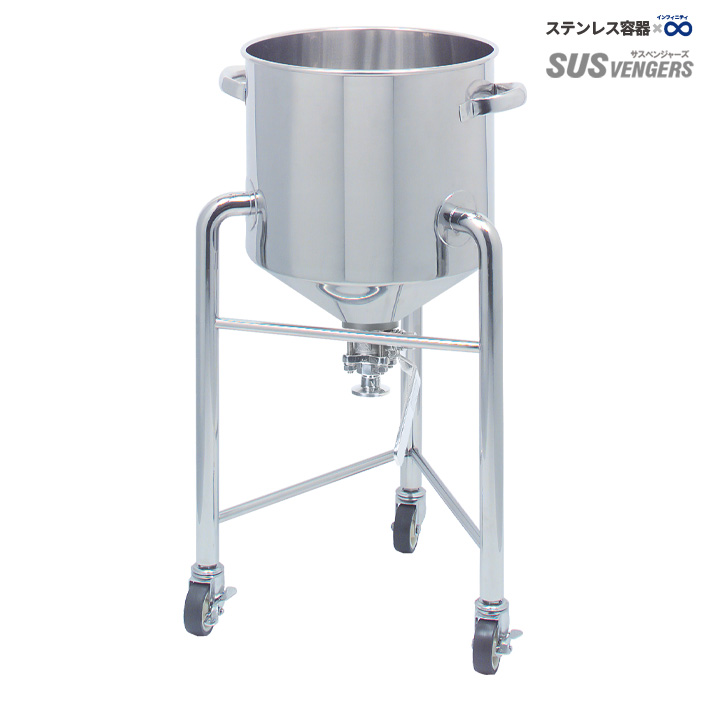

HTTBVは、120°の脚付ホッパー型ステンレス容器にダイヤフラム式タンク底ボールバルブを搭載したモデルです。
パイプレス構造により液残りを抑え、内容液をダイレクトに排出可能。従来のヘルール排出口よりも高い排出効率を発揮します。
ホッパー角度120°は撹拌時の流動性に優れ、内容物が容器底に滞留しにくいため、固液混合や粘性流体の処理にも適しています。
20〜500Lの容量レンジ、SUS304/316L、3種の蓋タイプ（スタンダード・クリップ密閉・レバーバンド密閉）を選択でき、食品・化学・製薬分野の衛生工程に幅広く対応します。

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-HTTBV 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-HTTBV-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～500L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●密閉タイプガスケット：シリコンゴム

●オプションガスケット：NBR・EPDM・ CR・ FKM

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

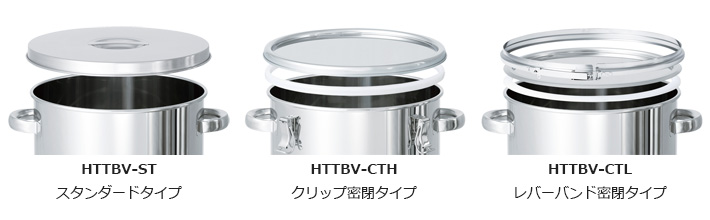

HTTBV 脚付ホッパー型ステンレス容器 120°・タンク底ボールバルブ｜蓋タイプ比較（スタンダード／CTHクリップ密閉／CTLレバーバンド）

製品仕様図

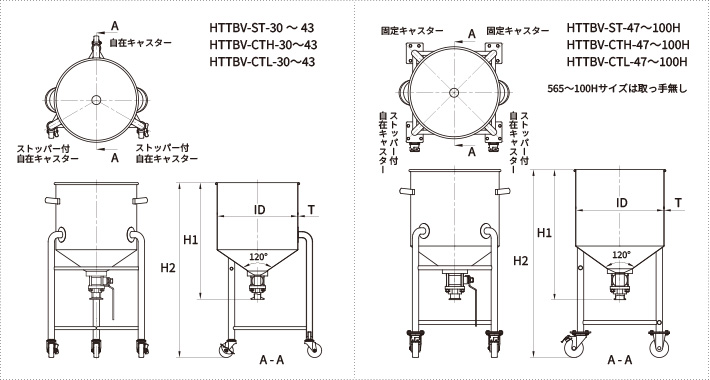

HTTBV 脚付ホッパー型ステンレス容器 120°・タンク底ボールバルブ｜寸法図

サイズ・仕様一覧（型式・仕様・標準価格・納期）

HTTBV-ST スタンダードタイプ

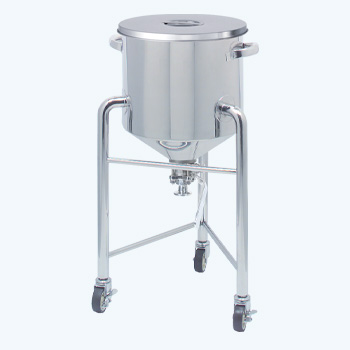

HTTBV-ST 脚付ホッパー型ステンレス容器 120°・タンク底ボールバルブ｜スタンダード蓋

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
HTTBV-ST-30	20	300	429	780	1.2	15A	484,000	527,000	30
HTTBV-ST-33	25	330	449	800	1.2	15A	496,000	540,000	30
HTTBV-ST-36	35	360	522	850	1.2	1S	519,000	565,000	30
HTTBV-ST-39	45	387	572	900	1.2	1S	530,000	577,000	30
HTTBV-ST-43	60	430	609	930	1.2	1S	563,000	615,000	30
HTTBV-ST-47	80	470	679	1000	1.5	1S	597,000	648,000	30
HTTBV-ST-47H	100	470	759	1080	1.5	1S	607,000	658,000	30
HTTBV-ST-565	150	565	865	1170	1.5	1.5S	776,000	848,000	30
HTTBV-ST-635	200	635	895	1200	1.5	1.5S	960,000	1058,000	30
HTTBV-ST-77	300	770	965	1250	2.0	2S	1,131,000	1,218,000	30
HTTBV-ST-100	400	1000	895	1180	2.0	2S	1,458,000	1,642,000	30
HTTBV-ST-100H	500	1000	1015	1300	2.0	2S	1,535,000	1,731,000	30

横にスクロールできます →

HTTBV-CTH クリップ密閉タイプ

HTTBV-CTH 脚付ホッパー型ステンレス容器 120°・タンク底ボールバルブ｜クリップ密閉蓋

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
HTTBV-CTH-30	20	300	429	780	1.2	15A	501,000	546,000	30
HTTBV-CTH-33	25	330	449	800	1.2	15A	512,000	559,000	30
HTTBV-CTH-36	35	360	522	850	1.2	1S	536,000	583,000	30
HTTBV-CTH-39	45	387	572	900	1.2	1S	547,000	596,000	30
HTTBV-CTH-43	60	430	609	930	1.2	1S	577,000	631,000	30
HTTBV-CTH-47	80	470	679	1000	1.5	1S	635,000	692,000	30
HTTBV-CTH-47H	100	470	759	1080	1.5	1S	645,000	703,000	30
HTTBV-CTH-565	150	565	865	1170	1.5	1.5S	826,000	906,000	30
HTTBV-CTH-635	200	635	895	1200	1.5	1.5S	1,006,000	1,111,000	30
HTTBV-CTH-77	300	770	965	1250	2.0	2S	1,186,000	1,282,000	30
HTTBV-CTH-100	400	1000	895	1180	2.0	2S	1,518,000	1,708,000	30
HTTBV-CTH-100H	500	1000	1015	1300	2.0	2S	1,595,000	1,797,000	30

横にスクロールできます →

HTTBV-CTL レバーバンド密閉タイプ

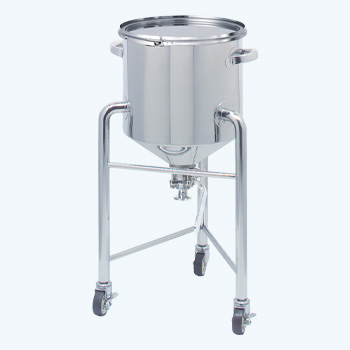

HTTBV-CTL 脚付ホッパー型ステンレス容器 120°・タンク底ボールバルブ｜レバーバンド密閉蓋

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
HTTBV-CTL-30	20	300	429	780	1.2	15A	505,000	550,000	30
HTTBV-CTL-33	25	330	449	800	1.2	15A	516,000	563,000	30
HTTBV-CTL-36	35	360	522	850	1.2	1S	539,000	588,000	30
HTTBV-CTL-39	45	387	572	900	1.2	1S	550,000	600,000	30
HTTBV-CTL-43	60	430	609	930	1.2	1S	592,000	648,000	30
HTTBV-CTL-47	80	470	679	1000	1.5	1S	653,000	712,000	30
HTTBV-CTL-47H	100	470	759	1080	1.5	1S	663,000	723,000	30
HTTBV-CTL-565	150	565	865	1170	1.5	1.5S	845,000	929,000	30
HTTBV-CTL-635	200	635	895	1200	1.5	1.5S	1,014,000	1,119,000	30
HTTBV-CTL-77	300	770	965	1250	2.0	2S	1,188,000	1,284,000	30
HTTBV-CTL-100	400	1000	895	1180	2.0	2S	1,520,000	1,711,000	30
HTTBV-CTL-100H	500	1000	1015	1300	2.0	2S	1,598,000	1,800,000	30
