Functional Process Containers

機能別プロセス容器

 3

HTM3 Functional Process Containers

架台分離型ホッパー容器機能別プロセス容器

HTM 架台分離型ホッパー容器 洗浄分離・円錐ステンレスホッパー 外観

HTM 架台分離型ホッパー容器|洗浄分離・円錐ステンレスホッパー

機能・特長ポイント:容器と架台の分離構造/円錐ホッパー型で排出性良好/簡単・確実な固定方式

円錐ホッパー型のステンレス容器と専用架台を分離できる構造です。
容器本体だけを取り外して洗浄できるため、衛生管理が求められる現場に最適です。
架台への設置は、容器側のブラケットでのせるだけの簡易構造。
固定はアイボルトナット止め、または差込型ピンに対応しています。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

製品概要

容量:35L~80L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

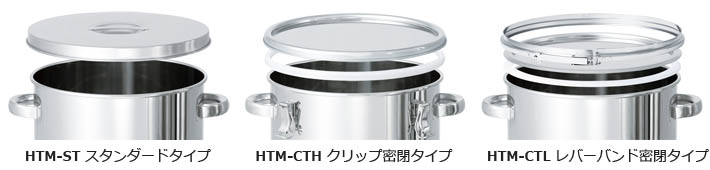

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

HTM 架台分離型ホッパー容器 3種類の蓋(スタンダード・クリップ密閉・レバーバンド密閉)

製品仕様図

HTM 架台分離型ホッパー容器 製品仕様図(寸法・形状詳細)

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

HTM-ST スタンダードタイプ

HTM-ST 架台分離型ホッパー容器 スタンダードタイプ 外観
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H1 H2 T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) サイズ SUS304 SUS316L (日)
HTM-ST-36 35 360 490 890 1.2 1S 440,000 470,000 30
HTM-ST-39 45 387 540 940 1.2 1S 456,000 487,000 30
HTM-ST-43 60 430 570 970 1.2 2S 494,000 530,000 30
HTM-ST-47 80 470 640 1040 1.5 2S 531,000 570,000 30

HTM-CTH クリップ密閉タイプ

HTM-CTH 架台分離型ホッパー容器 クリップ密閉タイプ 外観
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H1 H2 T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) サイズ SUS304 SUS316L (日)
HTM-CTH-36 35 360 490 890 1.2 1S 449,000 481,000 30
HTM-CTH-39 45 387 540 940 1.2 1S 466,000 499,000 30
HTM-CTH-43 60 430 570 970 1.2 2S 501,000 539,000 30
HTM-CTH-47 80 470 640 1040 1.5 2S 545,000 586,000 30

HTM-CTL レバーバンド密閉タイプ

HTM-CTL 架台分離型ホッパー容器 レバーバンド密閉タイプ 外観
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H1 H2 T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) サイズ SUS304 SUS316L (日)
HTM-CTL-36 35 360 490 890 1.2 1S 460,000 493,000 30
HTM-CTL-39 45 387 540 940 1.2 1S 476,000 510,000 30
HTM-CTL-43 60 430 570 970 1.2 2S 523,000 563,000 30
HTM-CTL-47 80 470 640 1040 1.5 2S 570,000 614,000 30

製品シリーズについて

・三広アステック:シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・HTM 架台分離型容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
