機能別プロセス容器
排出ノズル方向に傾斜を設けたスロープ構造により、残液を効率よく排出できるステンレス容器です。
排出口にはISOヘルールを標準装備し、サニタリーバルブなどの衛生配管との接続もスムーズ。
ノズル周辺は洗浄性に配慮した滑らかな仕上げです。
脚部にはベアリング入りウレタンキャスターを採用し、移動も軽快。液体の排出性と可搬性を兼ね備えた実用モデルです。
クリックで拡大画像が見られます
●容量：7L～1000L
●材質：SUS304 , SUS316L
●表面仕上げ：内外面バフ研磨
●密閉タイプガスケット：シリコンゴム
●オプションガスケット：NBR・EPDM・ CR・ FKM

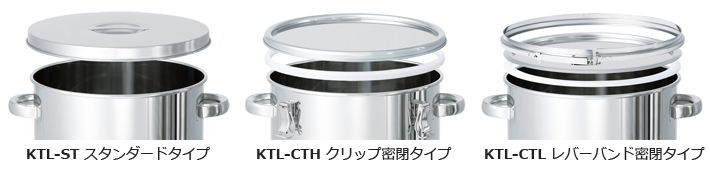

●蓋の仕様は、用途に合わせて3タイプから選択できます。
| 型式 | 容量 | ID | H1 | H2 | T | ヘルール | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | サイズ | 304 | 316L | （日） | |
| KTL-ST-21 | 7 | 210 | 250 | 650 | 1.2 | 15A | 279,000 | 326,000 | 30 |
| KTL-ST-24 | 10 | 240 | 270 | 670 | 1.2 | 15A | 284,000 | 332,000 | 30 |
| KTL-ST-27 | 15 | 270 | 310 | 710 | 1.2 | 15A | 287,000 | 336,000 | 30 |
| KTL-ST-30 | 20 | 300 | 320 | 720 | 1.2 | 1S | 253,000 | 301,000 | 30 |
| KTL-ST-33 | 25 | 330 | 350 | 750 | 1.2 | 1S | 253,000 | 301,,000 | 30 |
| KTL-ST-36 | 35 | 360 | 380 | 780 | 1.2 | 1S | 253,000 | 301,000 | 30 |
| KTL-ST-39 | 45 | 387 | 410 | 810 | 1.2 | 1S | 269,000 | 320,000 | 30 |
| KTL-ST-43 | 60 | 430 | 470 | 870 | 1.2 | 1S | 286,000 | 341,000 | 30 |
| KTL-ST-47 | 80 | 470 | 490 | 890 | 1.5 | 1S | 325,000 | 384,000 | 30 |
| KTL-ST-47H | 100 | 470 | 620 | 1020 | 1.5 | 1S | 335,000 | 395,000 | 30 |
| KTL-ST-565 | 150 | 565 | 630 | 1030 | 1.5 | 2S | 494,000 | 583,000 | 30 |
| KTL-ST-565H | 200 | 565 | 930 | 1330 | 1.5 | 2S | 517,000 | 611,000 | 30 |
| KTL-ST-635 | 300 | 635 | 1030 | 1430 | 1.5 | 2S | 674,000 | 794,000 | 30 |
| KTL-ST-77 | 400 | 770 | 930 | 1330 | 2.0 | 2S | 910,000 | 1,072,000 | 30 |
| KTL-ST-77H | 500 | 770 | 1130 | 1530 | 2.0 | 2S | 965,000 | 1,138,000 | 30 |
| KTL-ST-100 | 750 | 1000 | 1080 | 1480 | 2.0 | 2S | 1,239,000 | 1,474,000 | 30 |
| KTL-ST-100H | 1000 | 1000 | 1390 | 1790 | 2.0 | 2S | 1,320,000 | 1,580,000 | 30 |
| 型式 | 容量 | ID | H1 | H2 | T | ヘルール | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | サイズ | 304 | 316L | （日） | |
| KTL-CTH-21 | 7 | 210 | 250 | 650 | 1.2 | 15A | 300,000 | 353,000 | 30 |
| KTL-CTH-24 | 10 | 240 | 270 | 670 | 1.2 | 15A | 305,000 | 360,000 | 30 |
| KTL-CTH-27 | 15 | 270 | 310 | 710 | 1.2 | 15A | 308,000 | 364,000 | 30 |
| KTL-CTH-30 | 20 | 300 | 320 | 720 | 1.2 | 1S | 267,000 | 318,000 | 30 |
| KTL-CTH-33 | 25 | 330 | 350 | 750 | 1.2 | 1S | 267,000 | 318,000 | 30 |
| KTL-CTH-36 | 35 | 360 | 380 | 780 | 1.2 | 1S | 267,000 | 318,000 | 30 |
| KTL-CTH-39 | 45 | 387 | 410 | 810 | 1.2 | 1S | 283,000 | 337,000 | 30 |
| KTL-CTH-43 | 60 | 430 | 470 | 870 | 1.2 | 1S | 301,000 | 358,000 | 30 |
| KTL-CTH-47 | 80 | 470 | 490 | 890 | 1.5 | 1S | 346,000 | 408,000 | 30 |
| KTL-CTH-47H | 100 | 470 | 620 | 1020 | 1.5 | 1S | 358,000 | 424,000 | 30 |
| KTL-CTH-565 | 150 | 565 | 630 | 1030 | 1.5 | 2S | 520,000 | 615,000 | 30 |
| KTL-CTH-565H | 200 | 565 | 930 | 1330 | 1.5 | 2S | 543,000 | 642,000 | 30 |
| KTL-CTH-635 | 300 | 635 | 1030 | 1430 | 1.5 | 2S | 719,000 | 847,000 | 30 |
| KTL-CTH-77 | 400 | 770 | 930 | 1330 | 2.0 | 2S | 965,000 | 1,138,000 | 30 |
| KTL-CTH-77H | 500 | 770 | 1130 | 1530 | 2.0 | 2S | 1,020,000 | 1,204,000 | 30 |
| KTL-CTH-100 | 750 | 1000 | 1080 | 1480 | 2.0 | 2S | 1,299,000 | 1,553,000 | 30 |
| KTL-CTH-100H | 1000 | 1000 | 1390 | 1790 | 2.0 | 2S | 1,380,000 | 1,658,000 | 30 |
| 型式 | 容量 | ID | H1 | H2 | T | ヘルール | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | サイズ | 304 | 316L | （日） | |
| KTL-CTL-24 | 10 | 240 | 270 | 670 | 1.2 | 15A | 310,000 | 365,000 | 30 |
| KTL-CTL-27 | 15 | 270 | 310 | 710 | 1.2 | 15A | 313,000 | 369,000 | 30 |
| KTL-CTL-30 | 20 | 300 | 320 | 720 | 1.2 | 1S | 281,000 | 335,000 | 30 |
| KTL-CTL-33 | 25 | 330 | 350 | 750 | 1.2 | 1S | 281,000 | 335,000 | 30 |
| KTL-CTL-36 | 35 | 360 | 380 | 780 | 1.2 | 1S | 281,000 | 335,000 | 30 |
| KTL-CTL-39 | 45 | 387 | 410 | 810 | 1.2 | 1S | 289,000 | 345,000 | 30 |
| KTL-CTL-43 | 60 | 430 | 470 | 870 | 1.2 | 1S | 315,000 | 376,000 | 30 |
| KTL-CTL-47 | 80 | 470 | 490 | 890 | 1.5 | 1S | 363,000 | 429,000 | 30 |
| KTL-CTL-47H | 100 | 470 | 620 | 1020 | 1.5 | 1S | 373,000 | 441,000 | 30 |
| KTL-CTL-565 | 150 | 565 | 630 | 1030 | 1.5 | 2S | 544,000 | 644,000 | 30 |
| KTL-CTL-565H | 200 | 565 | 930 | 1330 | 1.5 | 2S | 567,000 | 671,000 | 30 |
| KTL-CTL-635 | 300 | 635 | 1030 | 1430 | 1.5 | 2S | 742,000 | 875,000 | 30 |
| KTL-CTL-77 | 400 | 770 | 930 | 1330 | 2.0 | 2S | 967,000 | 1,141000 | 30 |
| KTL-CTL-77H | 500 | 770 | 1130 | 1530 | 2.0 | 2S | 1,022,000 | 1,207,000 | 30 |
| KTL-CTL-100 | 750 | 1000 | 1080 | 1480 | 2.0 | 2S | 1,301,000 | 1,555,000 | 30 |
| KTL-CTL-100H | 1000 | 1000 | 1390 | 1790 | 2.0 | 2S | 1,382,000 | 1,661,000 | 30 |
・三広アステック：シリーズ企画・設計
・標準価格は、税抜き価格です。
・標準価格（@）は、都度お見積です。
・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。
・KTL脚付スロープ容器は、受注生産品です。
・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。
導入事例 3-#61
KTL-CTH-635(S)
幅広脚付スロープ容器
導入事例 3-#55
KTL-CTH-77(S)
攪拌機取付座付脚付スロープ攪拌容器
カスタマイズポイント：可搬型攪拌機取付座付きで脚長さをカスタマイズ可能なスロープ攪拌容器。 開閉型上蓋と攪拌軸用切欠きカバーを装備。 排出用バタフライバルブ採用、内外面はバフ研磨仕上げ。
導入事例 3-#18
KTL-CTH-43(S)
サニタリーポンプ設置台座付脚付スロープ容器
カスタマイズポイント：開閉型上蓋とバーリング加工による蓋ヘルール取付で洗浄性・装置接続性を向上。 ポンプ設置用ステンレス台座を一体化し、現場でのポンプ据付・メンテナンスが容易。 幅広脚設計でホッパー型スロープ容器としての安定性と耐荷重性を強化。
導入事例 3-#12
KTL-ST-77H(S)
ねじ込みノズル付脚付スロープ容器
カスタマイズポイント：ねじ込みノズル（管継手）仕様に変更し、各種配管・ヒーター設置に対応。 ヒーター用ソケットを側面に新規追加し、温調・加熱工程に最適化。 キャスター無し・継胴構造で大型容器の安定性と耐久性を向上。
導入事例 3-#06
KTL-CTH-100(S)
マンホール・パイプ取っ手付脚付スロープ容器
カスタマイズポイント：ホッパー蓋側面に高精度バーリング加工のヘルール取付で外部装置との接続性を向上。 粉体投入や計測機器の設置が容易なヘルール付き蓋をカスタム設計。
サイト内検索
カスタマイズポイント：脚の長さ調整や幅広脚へのカスタマイズで安定性を高めたスロープ容器。 サニタリー取っ手・サニタリーエッジ（SMA仕様）にも対応可能。
