  4. DTJジャケット型脚付鏡板容器

Jacket containers

ジャケット容器

 4

DTJ4 Jacket containers

ジャケット型脚付鏡板容器ジャケット容器

DTJジャケット型脚付鏡板容器

DT脚付鏡板容器をベースに保温・冷却用のジャケットがついたモデルです。

ジャケットに温水や冷却水を入れて内容物の保温や冷却用として使用します。

容器内の内容物は、底部のノズルから排出できます。

※ジャケット内は加圧できません。

カスタム容器
標準仕様をベースに高さの変更、ノズルの取付などご使用条件に応じたカスタマイズが可能です。
コンビネーション容器
攪拌機、ポンプ、ヒーター、温度計等の機器と組み合わせる事により様々な工程でご使用いただけます。
MU-DTJ 撹拌容器ユニット
マウント型撹拌容器ユニット
MU-DTJ-N 撹拌容器ユニット
クランプ型撹拌容器ユニット

●容量：20L～500L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aへルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

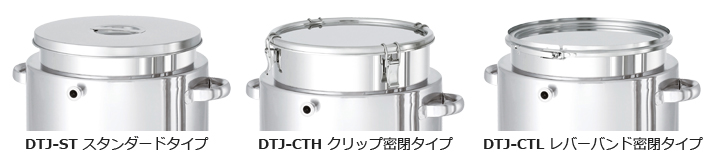

●蓋タイプ　用途に合わせて3タイプから選択できます。

HTBJジャケット型脚付ホッパー容器・タンクボトムバルブ 蓋タイプ
HTBJジャケット型脚付ホッパー容器・タンクボトムバルブ 製品仕様図

ラインナップ（仕様・標準価格・納期）型式をクリックするとPDF図面が表示されます

DTJ-ST スタンダードタイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 本体 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） へルール SUS304 SUS316L （日）
DTJ-ST-18 4 180 240 230※ 630※ 1.2 1.2 1S @ @ 30
DTJ-ST-21 7 210 270 285※ 685※ 1.2 1.2 1S @ @ 30
DTJ-ST-24 10 240 300 300※ 700※ 1.2 1.2 1S @ @ 30
DTJ-ST-27 15 270 330 365※ 765※ 1.2 1.2 1S @ @ 30
DTJ-ST-30 20 300 360 350 750 1.2 1.2 1S 448,000 514,000 30
DTJ-ST-33 25 330 387 370 770 1.2 1.2 1S 471,000 540,000 30
DTJ-ST-36 35 360 430 420 820 1.2 1.2 1S 494,000 567,000 30
DTJ-ST-39 45 387 430 460 860 1.2 1.2 1S 516,000 591,000 30
DTJ-ST-43 60 430 470 500 900 1.2 1.5 2S 561,000 641,000 30
DTJ-ST-47 80 470 565 550 950 1.5 1.5 2S 657,000 749,000 30
DTJ-ST-47H 100 470 565 670 1070 1.5 1.5 2S 702,000 801,000 30
DTJ-ST-565 150 565 635 700 1100 1.5 1.5 2S 850,000 966,000 30
DTJ-ST-565H 200 565 635 900 1300 1.5 1.5 2S 936,000 1,063,000 30
DTJ-ST-635 300 635 700 1070 1470 1.5 2.0 2S 1,144,000 1,317,000 30
DTJ-ST-77 400 770 850 970 1370 2.0 2.0 2S 1,533,000 1,766,000 30
DTJ-ST-77H 500 770 850 1200 1600 2.0 2.0 2S 1,693,000 1,966,000 30

DTJ-CTH クリップ密閉タイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 本体 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） へルール SUS304 SUS316L （日）
DTJ-CTH-18 4 180 240 230※ 630※ 1.2 1.2 1S @ @ 30
DTJ-CTH-21 7 210 270 285※ 685※ 1.2 1.2 1S @ @ 30
DTJ-CTH-24 10 240 300 300※ 700※ 1.2 1.2 1S @ @ 30
DTJ-CTH-27 15 270 330 365※ 765※ 1.2 1.2 1S @ @ 30
DTJ-CTH-30 20 300 360 350 750 1.2 1.2 1S 465,000 533,000 30
DTJ-CTH-33 25 330 387 370 770 1.2 1.2 1S 488,000 559,000 30
DTJ-CTH-36 35 360 430 420 820 1.2 1.2 1S 510,000 585000 30
DTJ-CTH-39 45 387 430 460 860 1.2 1.2 1S 531,000 609,000 30
DTJ-CTH-43 60 430 470 500 900 1.2 1.5 2S 578,000 660,000 30
DTJ-CTH-47 80 470 565 550 950 1.5 1.5 2S 681,000 777,000 30
DTJ-CTH-47H 100 470 565 670 1070 1.5 1.5 2S 728,000 830,000 30
DTJ-CTH-565 150 565 635 700 1100 1.5 1.5 2S 880,000 1,001,000 30
DTJ-CTH-565H 200 565 635 900 1300 1.5 1.5 2S 966,000 1,098,000 30
DTJ-CTH-635 300 635 700 1070 1470 1.5 2.0 2S 1,194,000 1,375,000 30
DTJ-CTH-77 400 770 850 970 1370 2.0 2.0 2S 1,588,000 1,829,000 30
DTJ-CTH-77H 500 770 850 1200 1600 2.0 2.0 2S 1,748,000 2,029,000 30

DTJ-CTL レバーバンド密閉タイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 本体 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） へルール SUS304 SUS316L （日）
DTJ-CTL-24 10 240 300 300※ 700※ 1.2 1.2 1S @ @ 30
DTJ-CTL-27 15 270 330 365※ 765※ 1.2 1.2 1S @ @ 30
DTJ-CTL-30 20 300 360 350 750 1.2 1.2 1S 469,000 537,000 30
DTJ-CTL-33 25 330 387 370 770 1.2 1.2 1S 491,000 56,3000 30
DTJ-CTL-36 35 360 430 420 820 1.2 1.2 1S 513,000 588,000 30
DTJ-CTL-39 45 387 430 460 860 1.2 1.2 1S 536,000 615,000 30
DTJ-CTL-43 60 430 470 500 900 1.2 1.5 2S 581,000 664,000 30
DTJ-CTL-47 80 470 565 550 950 1.5 1.5 2S 684,000 780,000 30
DTJ-CTL-47H 100 470 565 670 1070 1.5 1.5 2S 732,000 835,000 30
DTJ-CTL-565 150 565 635 700 1100 1.5 1.5 2S 889,000 1,011,000 30
DTJ-CTL-565H 200 565 635 900 1300 1.5 1.5 2S 974,000 1,108,000 30
DTJ-CTL-635 300 635 700 1070 1470 1.5 2.0 2S 1,213,000 1,379,000 30
DTJ-CTL-77 400 770 850 970 1370 2.0 2.0 2S 1,590,000 1,833,000 30
DTJ-CTL-77H 500 770 850 1200 1600 2.0 2.0 2S 1,750,000 2,033,000 30

■製品シリーズについて

・三広アステック：シリーズ企画・設計

■納期について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

■価格について

・DTJ脚付鏡板ジャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
