Functional Process Containers

機能別プロセス容器

 3

FTF3 Functional Process Containers

フラット容器(へルール接続型)機能別プロセス容器

フラット容器

シンプルな排出設計、ヘルール接続対応のフラット底ステンレス容器

機能・特長ポイント:ヘルール接続対応/排出ノズルの位置・サイズ変更可/衛生的なフラット底構造

容器底面にISOヘルール接続口を備えた、フラット型ステンレス容器です。
底部には排出ノズル(ドレン)を設置しており、サイズや位置はご希望に応じてカスタマイズ可能。
サニタリーバルブなどの各種サニタリー部品と接続できるため、食品・医薬・化学など多様な分野での液体排出・回収工程に適しています。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

製品概要

容量:4L~20L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

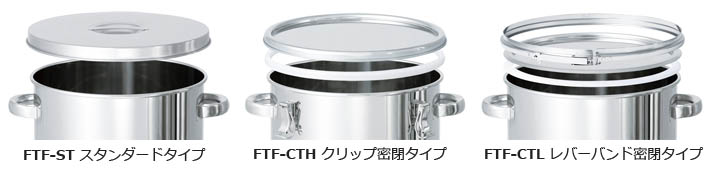

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

フラット容器の蓋

製品仕様図

フラット容器の製品仕様図

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

FTF-ST スタンダードタイプ

フラット容器スタンダードタイプ
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
FTF-ST-18 4 180 207 0.8 1S 46,000 57,400 30
FTF-ST-21 7 210 237 0.8 1S 47,800 59,600 30
FTF-ST-24 10 240 267 0.8 1.5S 49,600 61,800 30
FTF-ST-27 15 270 297 1.0 1.5S 53,400 66,600 30
FTF-ST-30 20 300 327 1.0 2S 55,800 69,600 30

FTF-CTH クリップ密閉タイプ

フラット容器クリップ密閉タイプ
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
FTF-CTH-18 4 180 207 0.8 1S 51,400 64,200 30
FTF-CTH-21 7 210 237 0.8 1S 53,600 67,000 30
FTF-CTH-24 10 240 267 0.8 1.5S 56,400 70,600 30
FTF-CTH-27 15 270 297 1.0 1.5S 60,000 75,000 30
FTF-CTH-30 20 300 327 1.0 2S 62,200 77,800 30

FTF-CTL レバーバンド密閉タイプ

フラット容器レバーバンド密閉タイプ
・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID H T へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) サイズ 304 316L (日)
FTF-CTL-24 10 240 267 0.8 1.5S 63,600 79,600 30
FTF-CTL-27 15 270 297 1.0 1.5S 67,000 83,800 30
FTF-CTL-30 20 300 327 1.0 2S 69,200 86,200 30

製品シリーズについて

・三広アステック:シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・FTFフラット容器(ヘルール接続型)は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
