HTBV 脚付ホッパー型ステンレス容器｜タンク底ボールバルブでダイレクト排出・衛生的な洗浄性

機能・特長ポイント：タンク底ボールバルブ／配管レスで液残り抑制／洗浄・衛生管理が容易

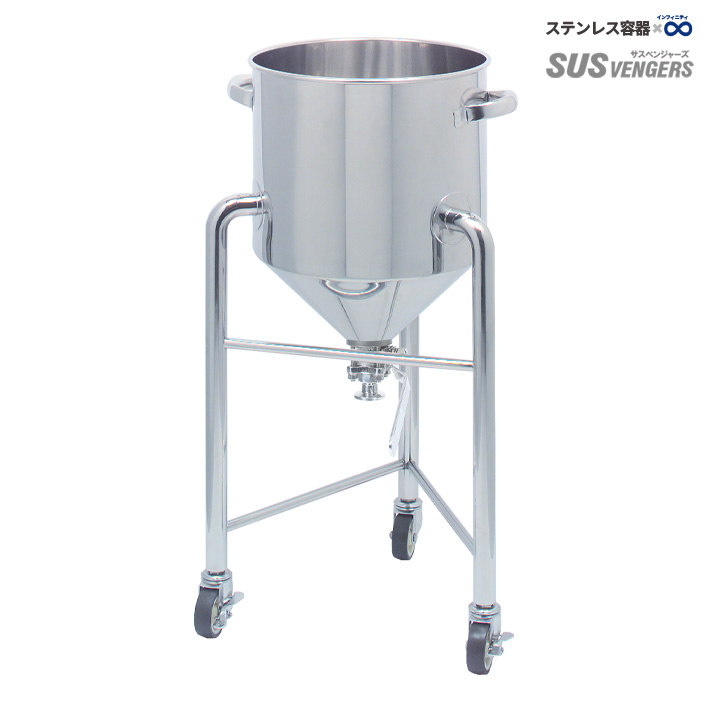

HTBVは、容器底部にタンク底ボールバルブを一体搭載した脚付ホッパー型ステンレス容器です。
配管レス（パイプレス）構造により内容液をダイレクトに排出でき、残液やデッドスペースを抑制。CIP/SIPを含む洗浄・滅菌工程での作業性と衛生性を高めます。
20〜500Lの容量レンジ、SUS304/316Lの材質選択、表面バフ仕上げ、用途に合わせた蓋3タイプ（スタンダード／クリップ密閉／レバーバンド密閉）をラインアップ。食品・化学・医薬品などの衛生管理が求められる充填・小分け・ろ過・移送前後の工程に適しています。

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-HTBV 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-HTBV-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～500L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●密閉タイプガスケット：シリコンゴム

●オプションガスケット：NBR・EPDM・ CR・ FKM

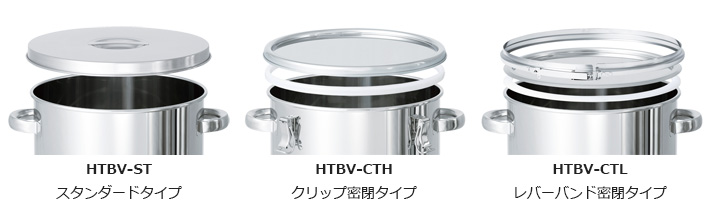

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

HTBV｜蓋タイプ比較（スタンダード／CTHクリップ密閉／CTLレバーバンド密閉）

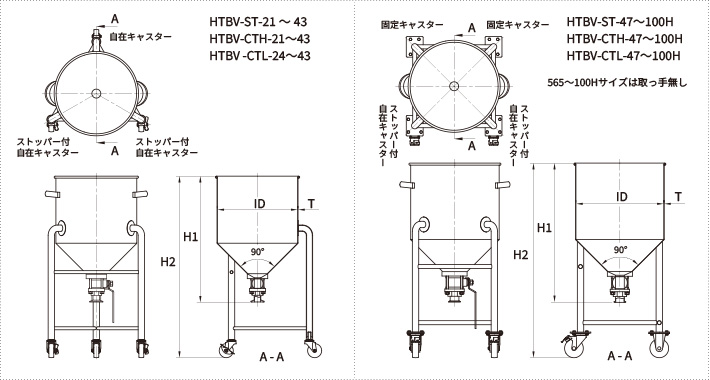

製品仕様図

サイズ・仕様一覧（型式・仕様・標準価格・納期）

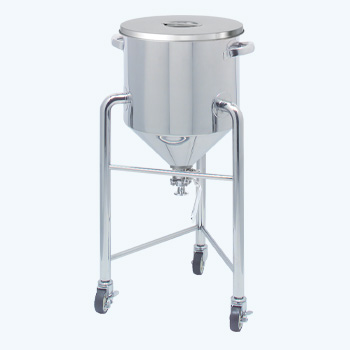

HTBV-ST スタンダードタイプ

HTBV-ST｜スタンダード蓋の脚付ホッパー型ステンレス容器（タンク底ボールバルブ）

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
HTBV-ST-30	20	300	470	810	1.2	15A	484,000	527,000	30
HTBV-ST-33	25	330	490	830	1.2	15A	496,000	540,000	30
HTBV-ST-36	35	360	550	890	1.2	1S	519,000	565,000	30
HTBV-ST-39	45	387	600	940	1.2	1S	530,000	577,000	30
HTBV-ST-43	60	430	667	970	1.2	1S	563,000	615,000	30
HTBV-ST-47	80	470	737	1040	1.5	1S	597,000	648,000	30
HTBV-ST-47H	100	470	847	1150	1.5	1S	607,000	658,000	30
HTBV-ST-565	150	565	917	1220	1.5	1.5S	776,000	848,000	30
HTBV-ST-635	200	635	967	1270	1.5	1.5S	960,000	1058,000	30
HTBV-ST-77	300	770	1037	1340	2.0	2S	1,131,000	1,218,000	30
HTBV-ST-100	400	1000	997	1300	2.0	2S	1,458,000	1,642,000	30
HTBV-ST-100H	500	1000	1137	1440	2.0	2S	1,535,000	1,731,000	30

横にスクロールできます →

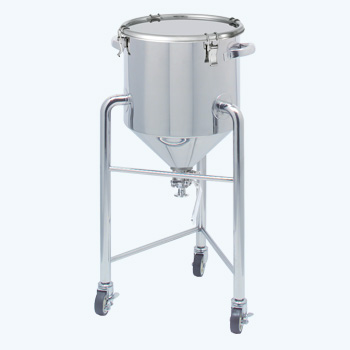

HTBV-CTH クリップ密閉タイプ

HTBV-CTH｜クリップ密閉（CTH）蓋の脚付ホッパー型ステンレス容器（タンク底ボールバルブ）

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
HTBV-CTH-30	20	300	470	810	1.2	15A	501,000	546,000	30
HTBV-CTH-33	25	330	490	830	1.2	15A	512,000	559,000	30
HTBV-CTH-36	35	360	550	890	1.2	1S	536,000	583,000	30
HTBV-CTH-39	45	387	600	940	1.2	1S	547,000	596,000	30
HTBV-CTH-43	60	430	667	970	1.2	1S	577,000	631,000	30
HTBV-CTH-47	80	470	737	1040	1.5	1S	635,000	692,000	30
HTBV-CTH-47H	100	470	847	1150	1.5	1S	645,000	703,000	30
HTBV-CTH-565	150	565	917	1220	1.5	1.5S	826,000	906,000	30
HTBV-CTH-635	200	635	967	1270	1.5	1.5S	1,006,000	1,111,000	30
HTBV-CTH-77	300	770	1037	1340	2.0	2S	1,186,000	1,282,000	30
HTBV-CTH-100	400	1000	997	1300	2.0	2S	1,518,000	1,708,000	30
HTBV-CTH-100H	500	1000	1137	1440	2.0	2S	1,595,000	1,797,000	30

横にスクロールできます →

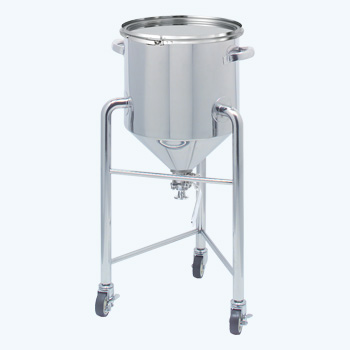

HTBV-CTL レバーバンド密閉タイプ

HTBV-CTL｜レバーバンド密閉（CTL）蓋の脚付ホッパー型ステンレス容器（タンク底ボールバルブ）

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
HTBV-CTL-30	20	300	470	810	1.2	15A	505,000	550,000	30
HTBV-CTL-33	25	330	490	830	1.2	15A	516,000	563,000	30
HTBV-CTL-36	35	360	550	890	1.2	1S	539,000	588,000	30
HTBV-CTL-39	45	387	600	940	1.2	1S	550,000	600,000	30
HTBV-CTL-43	60	430	667	970	1.2	1S	592,000	648,000	30
HTBV-CTL-47	80	470	737	1040	1.5	1S	653,000	712,000	30
HTBV-CTL-47H	100	470	847	1150	1.5	1S	663,000	723,000	30
HTBV-CTL-565	150	565	917	1220	1.5	1.5S	845,000	929,000	30
HTBV-CTL-635	200	635	967	1270	1.5	1.5S	1,014,000	1,119,000	30
HTBV-CTL-77	300	770	1037	1340	2.0	2S	1,188,000	1,284,000	30
HTBV-CTL-100	400	1000	997	1300	2.0	2S	1,520,000	1,711,000	30
HTBV-CTL-100H	500	1000	1137	1440	2.0	2S	1,598,000	1,800,000	30
