Jacketed Containers

温調ジャケット容器

 4

DTFJ4 Jacketed Containers

ジャケット鏡板容器(へルール接続型)ジャケット容器

DTFJ ジャケット付き鏡板型ステンレス容器 外観写真

DTFJ ジャケット付き鏡板型ステンレス容器|温調・保温・冷却に対応

機能・特長ポイント:温調ジャケットによる内容物の保温・冷却が可能/ヘルール接続で設備連携が容易/ノズル排出でスムーズな作業対応

DTF鏡板容器(ヘルール接続型)をベースに、保温・冷却用のジャケットを備えたステンレス容器です。
ジャケット内に温水や冷却水を流すことで、内容物の温度管理が可能です。
底部には排出ノズルを設けており、作業の効率化にも貢献します。

ジャケット内は、加圧・減圧に対応していません。

DTFPJ 耐圧ジャケット鏡板容器(へルール接続型)はこちら>>

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

製品概要

容量:4L~20L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ジャケットノズル:15Aへルール(IN/OUT)

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

ジャケットご使用時の注意

ジャケット内は加圧・減圧できません。

ジャケット内に加圧・減圧を行うと容器の変形の原因となります。

ご使用にあたっては、注意事項をお守りください。

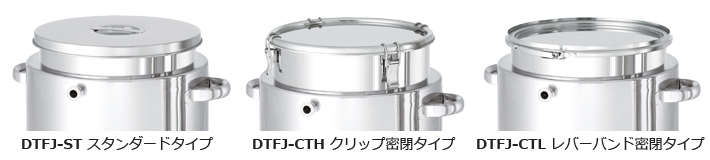

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

DTFJジャケット鏡板容器 各種蓋タイプ比較写真

製品仕様図

DTFJ ジャケット付き鏡板型容器 寸法図・仕様図

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

DTFJ-ST スタンダードタイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H T 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
DTFJ-ST-18 4 180 240 250 1.2 1S 206,000 237,000 30
DTFJ-ST-21 7 210 270 300 1.2 1S 210,000 242,000 30
DTFJ-ST-24 10 240 300 320 1.2 1.5S 216,000 248,000 30
DTFJ-ST-27 15 270 330 365 1.2 1.5S 230,000 265,000 30
DTFJ-ST-30 20 300 360 385 1.2 2S 234,000 269,000 30

DTFJ-CTH クリップ密閉タイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H T 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
DTFJ-CTH-18 4 180 240 250 1.2 1S 210,000 241,000 30
DTFJ-CTH-21 7 210 270 300 1.2 1S 217,000 249,000 30
DTFJ-CTH-24 10 240 300 320 1.2 1.5S 224,000 258,000 30
DTFJ-CTH-27 15 270 330 365 1.2 1.5S 238,000 273,000 30
DTFJ-CTH-30 20 300 360 385 1.2 2S 242,000 278,000 30

DTFJ-CTL レバーバンド密閉タイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格を-クリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H T 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
DTFJ-CTL-24 10 240 300 320 1.2 1.5S 235,000 270,000 30
DTFJ-CTL-27 15 270 330 365 1.2 1.5S 252,000 289,000 30
DTFJ-CTL-30 20 300 360 385 1.2 2S 261,000 300,000 30

製品シリーズについて

・三広アステック:シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・DTFJ鏡板ジャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
