Jacketed Containers
温調ジャケット容器
DTFPJ4 Jacketed Containers
耐圧ジャケット鏡板容器（へルール接続型）ジャケット容器
加圧温調ラインに対応、耐圧ジャケット付き鏡板容器
■機能・特長ポイント：耐圧ジャケットで加圧循環対応／鏡板底で洗浄性に優れる／ヘルール接続で設備との一体運用が可能
DTF鏡板容器（ヘルール接続型）をベースに、ジャケット部を耐圧仕様とした温調対応モデルです。
ジャケット内に温水や冷却水を加圧循環させることで、内容物を効率的に保温・冷却できます。
装置との接続がしやすく、製薬・化学・食品など衛生管理が求められる温調ラインに最適です。
●容量：4L～20L
●材質：SUS304 , SUS316L
●表面仕上げ：内外面バフ研磨
●ジャケットノズル：15Aへルール（IN/OUT）
●密閉タイプガスケット：シリコンゴム
○オプションガスケット：NBR・EPDM・ CR・ FKM
■使用条件：ジャケット内 最高使用圧力 0.18Mpa
※容器内槽は大気圧
■必ず使用圧力以内でご使用下さい。
■内圧がある時は、クランプ等を絶対にゆるめないで下さい。
■ご使用にあたっては、注意事項をお守りください。

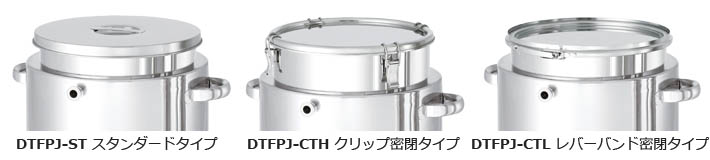

●蓋タイプ 用途に合わせて3タイプから選択できます。
ラインアップ（仕様・標準価格・納期）型式をクリックするとPDF図面が表示されます
DTFPJ-ST スタンダードタイプ
| 型式 | 容量 | ID1 | ID2 | H | T1 | T2 | 本体 | 標準価格（円） | 納期 | |
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | へルール | SUS304 | SUS316L | （日） | |
| DTFPJ-ST-18 | 4 | 180 | 210 | 250 | 1.2 | 1.2 | 1S | 260,000 | 298,000 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|
| DTFPJ-ST-21 | 7 | 210 | 240 | 295 | 1.2 | 1.2 | 1S | 267,000 | 308,000 | 30 |
| DTFPJ-ST-24 | 10 | 240 | 270 | 315 | 1.2 | 1.2 | 1.5S | 275,000 | 319,000 | 30 |
| DTFPJ-ST-27 | 15 | 270 | 300 | 360 | 1.2 | 1.2 | 1.5S | 285,000 | 329,000 | 30 |
| DTFPJ-ST-30 | 20 | 300 | 330 | 395 | 1.5 | 1.2 | 2S | 296,000 | 339,000 | 30 |
DTFPJ-CTH クリップ密閉タイプ
| 型式 | 容量 | ID1 | ID2 | H | T1 | T2 | 本体 | 標準価格（円） | 納期 | |
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | へルール | SUS304 | SUS316L | （日） | |
| DTFPJ-CTH-18 | 4 | 180 | 210 | 250 | 1.2 | 1.2 | 1S | 298,000 | 308,000 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|
| DTFPJ-CTH-21 | 7 | 210 | 240 | 295 | 1.2 | 1.2 | 1S | 308,000 | 319,000 | 30 |
| DTFPJ-CTH-24 | 10 | 240 | 270 | 315 | 1.2 | 1.2 | 1.5S | 319,000 | 329,000 | 30 |
| DTFPJ-CTH-27 | 15 | 270 | 300 | 360 | 1.2 | 1.2 | 1.5S | 329,000 | 339,000 | 30 |
| DTFPJ-CTH-30 | 20 | 300 | 330 | 395 | 1.5 | 1.2 | 2S | 339,000 | 355,000 | 30 |
DTFPJ-CTL レバーバンド密閉タイプ
| 型式 | 容量 | ID1 | ID2 | H | T1 | T2 | 本体 | 標準価格（円） | 納期 | |
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | へルール | SUS304 | SUS316L | （日） | |
| DTFPJ-CTL-24 | 10 | 240 | 270 | 315 | 1.2 | 1.2 | 1.5S | 303,000 | 347,000 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|
| DTFPJ-CTL-27 | 15 | 270 | 300 | 360 | 1.2 | 1.2 | 1.5S | 316,000 | 362,000 | 30 |
| DTFPJ-CTL-30 | 20 | 300 | 330 | 395 | 1.5 | 1.2 | 2S | 332,000 | 380,000 | 30 |
■製品シリーズについて
・三広アステック：シリーズ企画・設計
■価格について
・標準価格は、税抜き価格です。
・標準価格（@）は、都度お見積です。
■納期について
・DTFPJ耐圧ジャケット鏡板容器（へルール接続型）は、受注生産品です。
・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。
■販売価格と納期につきまして、詳しくはお問合せください。
