Accessories for containers

容器用アクセサリー

12

渦巻きブレーカー CBD(鏡板容器) / CBH((ホッパー容器用)12 Accessories for containers

容器用アクセサリー

渦巻きブレーカーCBD鏡板容器用とCBHホッパー容器用の使用例

底部のノズルから液体を排出する際の渦巻きを防止(ボルテックスブレーカー)

容器の底に置くだけの洗浄性を考慮した設計

容器底部のノズルから内容液を排出する際、排出方向に渦巻きが発生します。

その際、接続したポンプ内にエアーも巻き込み、ポンプの作動不良の原因になります。

渦巻きブレーカーはエアーの巻き込みの原因である渦の発生を強力に防止します。

洗浄性を考慮し容器の底に置くだけで溶接による取付はありません。

容器底面の形状にあわせ、鏡板容器用とホッパー容器用があります。

材質:SUS304 , SUS316L

表面仕上げ:バフ研磨

■ CBD 鏡板容器用(標準型)

鏡板容器用渦巻きブレーカーCBD

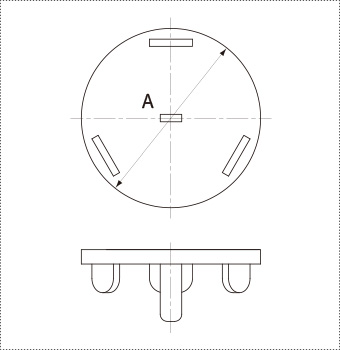

■ CBD-W 鏡板容器用(攪拌用重量型)

鏡板容器用渦巻きブレーカーCBD
鏡板容器用渦巻きブレーカーCBDの製品仕様図

※写真は、標準型。攪拌機と併用する場合は、重量型をご使用ください。

■標準型 ラインナップ(仕様・価格・納期)

型式をクリックするとPDF図面が表示されます

型 式 A
(mm)
標準価格(円) 納期
(日)
SUS304 SUS316L
CBD-1S 90 61,800 65,100 25
CBD-1.5S 125 63,400 66,700 25
CBD-2S 160 79,200 82,500 25

■攪拌用重量型 ラインナップ(仕様・価格・納期)

型式をクリックするとPDF図面が表示されます

型 式 B
(mm)
標準価格(円) 納期
(日)
SUS304 SUS316L
CBD-W-1S 100 70,400 70,400 25
CBD-W-1.5S 120 70,400 72,600 25
CBD-W-2S 150 74,800 77,000 25

■ CBH ホッパー容器用

ホッパー容器用渦巻きブレーカーCBH
ホッパー容器用渦巻きブレーカーCBHの製品仕様図

ラインナップ(仕様・価格・納期)

型式をクリックするとPDF図面が表示されます

型 式 B
(mm)
標準価格(円) 納期
(日)
SUS304 SUS316L
CBH-1S 100 123,000 126,000 25
CBH-1.5S 120 130,000 135,000 25
CBH-2S 150 165,000 173,000 25

■価格について

・標準価格は、税抜き価格です。

■納期について

・標準価格(@)は、都度お見積です。

・渦巻きブレーカー CBD(鏡板容器用/標準型) /CBD-W(鏡板容器用/攪拌用重量型)/ CBH(ホッパー容器用)は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
