Jacketed Containers

温調ジャケット容器

 4

HTBJ4 Jacketed Containers

ジャケット脚付ホッパー容器・タンク底バルブジャケット容器

温調ジャケット脚付ホッパー型ステンレス容器HTBJ・タンク底バルブ仕様の外観写真

HTBJ 温調ジャケット脚付ホッパー容器・タンク底バルブ|温度管理&残液レス排出に最適なステンレス容器

機能・特長ポイント:温調用ジャケットで内容物の温度管理が可能/タンク底バルブで残液なくダイレクト排出/脚付き構造で設置・排出作業も安定

TB脚付ホッパー容器(タンク底バルブ仕様)をベースに、保温・冷却用のジャケットを搭載したモデルです。
ジャケットに温水や冷却水を循環させることで、内容物の温度を安定的に管理できます。
排出は容器底部のダイヤフラム式タンク底バルブからスムーズに行えます。

ジャケット内は、加圧・減圧に対応していません。

カスタマイズにより、耐圧ジャケット仕様の製作も可能です。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。
マウント型攪拌ユニット容器
クランプ型攪拌ユニット容器

製品概要

容量:20L~300L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ジャケットノズル:15Aへルール(IN/OUT)

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

ジャケットご使用時の注意

ジャケット内は加圧・減圧できません。

ジャケット内に加圧・減圧を行うと容器の変形の原因となります。

ご使用にあたっては、注意事項をお守りください。

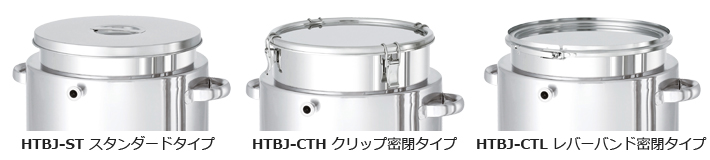

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

HTBJジャケット脚付ホッパー容器の3種類の蓋タイプ(スタンダード・クリップ密閉・レバーバンド密閉)の比較写真

製品仕様図

HTBJジャケット脚付ホッパー容器・タンク底バルブの寸法・仕様図(容量・サイズ・バルブ構造)

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

HTBJ-ST スタンダードタイプ

【標準価格:フランジ型バルブ仕様】

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H1 H2 T1 T2 バルブ 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) (mm) サイズ SUS304 SUS316L (日)
HTBJ-ST-30 20 300 360 427 810 1.2 1.2 1S 918,000 989,000 30
HTBJ-ST-33 25 330 387 447 830 1.2 1.2 1S 940,000 1,015,000 30
HTBJ-ST-36 35 360 430 507 890 1.2 1.2 1S 963,000 1,041,000 30
HTBJ-ST-39 45 387 430 558 940 1.2 1.2 1S 985,000 1,067,000 30
HTBJ-ST-43 60 430 470 600 970 1.2 1.5 1S 1,031,000 1,116,000 30
HTBJ-ST-47 80 470 565 670 1040 1.5 1.5 1S 1,127,000 1,224,000 30
HTBJ-ST-47H 100 470 565 780 1150 1.5 1.5 1S 1,171,000 1,276,000 30
HTBJ-ST-565 150 565 635 850 1220 1.5 1.5 1S 1,320,000 1,441,000 30
HTBJ-ST-635 200 635 700 900 1270 1.5 1.5 1S 1,559,000 1,730,000 30
HTBJ-ST-77 300 770 850 970 1340 2.0 2.0 1S 2,002,000 2,241,000 30

HTBJ-CTH クリップ密閉タイプ

【標準価格:フランジ型バルブ仕様】

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H1 H2 T1 T2 バルブ 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) (mm) サイズ SUS304 SUS316L (日)
HTBJ-CTH-30 20 300 360 427 810 1.2 1.2 1S 935,000 1,008,000 30
HTBJ-CTH-33 25 330 387 447 830 1.2 1.2 1S 957,000 1,034,000 30
HTBJ-CTH-36 35 360 430 507 890 1.2 1.2 1S 979,000 1,060,000 30
HTBJ-CTH-39 45 387 430 558 940 1.2 1.2 1S 1,002,000 1,086,000 30
HTBJ-CTH-43 60 430 470 600 970 1.2 1.5 1S 1,047,000 1,135,000 30
HTBJ-CTH-47 80 470 565 670 1040 1.5 1.5 1S 1,150,000 1,252,000 30
HTBJ-CTH-47H 100 470 565 780 1150 1.5 1.5 1S 1,197,000 1,306,000 30
HTBJ-CTH-565 150 565 635 850 1220 1.5 1.5 1S 1,350,000 1,476,000 30
HTBJ-CTH-635 200 635 700 900 1270 1.5 1.5 1S 1,609,000 1,788,000 30
HTBJ-CTH-77 300 770 850 970 1340 2.0 2.0 1S 2,057,000 2,304,000 30

HTBJ-CTL レバーバンド密閉タイプ

【標準価格:フランジ型バルブ仕様】

・型式をクリックするとPDF図面が表示されます。
・標準価格を-クリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H1 H2 T1 T2 バルブ 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) (mm) サイズ SUS304 SUS316L (日)
HTBJ-CTL-30 20 300 360 427 810 1.2 1.2 1S 938,000 1,012,000 30
HTBJ-CTL-33 25 330 387 447 830 1.2 1.2 1S 960,000 1,038,000 30
HTBJ-CTL-36 35 360 430 507 890 1.2 1.2 1S 983,000 1,065,000 30
HTBJ-CTL-39 45 387 430 558 940 1.2 1.2 1S 1,005,000 1,090,000 30
HTBJ-CTL-43 60 430 470 600 970 1.2 1.5 1S 1,051,000 1,139,000 30
HTBJ-CTL-47 80 470 565 670 1040 1.5 1.5 1S 1,153,000 1,255,000 30
HTBJ-CTL-47H 100 470 565 780 1150 1.5 1.5 1S 1,201,000 1,310,000 30
HTBJ-CTL-565 150 565 635 850 1220 1.5 1.5 1S 1,358,000 1,486,000 30
HTBJ-CTL-635 200 635 700 900 1270 1.5 1.5 1S 1,611,000 1,792,000 30
HTBJ-CTL-77 300 770 850 970 1340 2.0 2.0 1S 2,059,000 2,308,000 30

価格について

製品シリーズについて

・三広アステック:シリーズ企画・設計

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・HTBJタンク底バルブ型脚付ホッパージャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
