Jacketed Containers

温調ジャケット容器

 4

FTJ4 Jacketed Containers

ジャケットフラット容器ジャケット容器

ステンレス容器【FTJジャケットフラット容器】

温調対応、保温・冷却が可能なジャケット付きスタンダード容器

■機能・特長ポイント：温水・冷却水で内容物の温度調整が可能／スタンダード容器をベースとした安定構造／衛生性と耐久性に優れたオールステンレス仕様

STスタンダード容器をベースに、保温・冷却用のジャケットを装備したステンレス容器です。
ジャケット部に温水や冷却水を循環させることで、内容物の温度管理が可能です。

※ジャケット内は加圧・減圧できません。

カスタム容器
標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
コンビネーション容器
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

●容量：20L～200L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aへルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

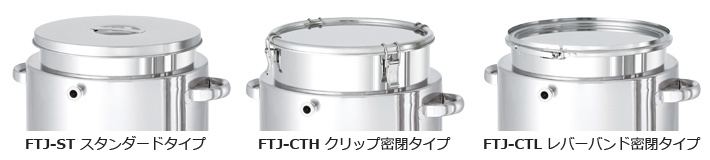

●蓋タイプ　用途に合わせて3タイプから選択できます。

蓋タイプ
仕様図

ラインアップ（仕様・標準価格・納期）型式をクリックするとPDF図面が表示されます

FTJ-ST スタンダードタイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） SUS304 SUS316L （日）
FTJ-ST-18 4 180 240 180 210 1.2 1.2 @ @ 30
FTJ-ST-21 7 210 270 210 240 1.2 1.2 @ @ 30
FTJ-ST-24 10 240 300 240 270 1.2 1.2 @ @ 30
FTJ-ST-27 15 270 330 270 300 1.2 1.2 @ @ 30
FTJ-ST-30 20 300 360 300 330 1.2 1.2 212,000 244,000 30
FTJ-ST-33 25 330 387 330 360 1.2 1.2 221,000 254,000 30
FTJ-ST-36 35 360 430 360 390 1.2 1.2 230,000 265,000 30
FTJ-ST-39 45 387 430 390 420 1.2 1.2 239,000 275,000 30
FTJ-ST-43 60 430 470 450 480 1.2 1.5 263,000 302,000 30
FTJ-ST-47 80 470 565 470 510 1.5 1.5 360,000 414,000 30
FTJ-ST-47H 100 470 565 600 640 1.5 1.5 388,000 446,000 30
FTJ-ST-565 150 565 635 600 640 1.5 1.5 479,000 551,000 30
FTJ-ST-565H 200 565 635 900 940 1.5 1.5 536,000 617,000 30

FTJ-CTH クリップ密閉タイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） SUS304 SUS316L （日）
FTJ-CTH-18 4 180 240 180 210 1.2 1.2 @ @ 30
FTJ-CTH-21 7 210 270 210 240 1.2 1.2 @ @ 30
FTJ-CTH-24 10 240 300 240 270 1.2 1.2 @ @ 30
FTJ-CTH-27 15 270 330 270 300 1.2 1.2 @ @ 30
FTJ-CTH-30 20 300 360 300 330 1.2 1.2 229,000 264,000 30
FTJ-CTH-33 25 330 387 330 360 1.2 1.2 238,000 274,000 30
FTJ-CTH-36 35 360 430 360 390 1.2 1.2 247,000 284,000 30
FTJ-CTH-39 45 387 430 390 420 1.2 1.2 256,000 295,000 30
FTJ-CTH-43 60 430 470 450 480 1.2 1.5 280,000 322,000 30
FTJ-CTH-47 80 470 565 470 510 1.5 1.5 383,000 441,000 30
FTJ-CTH-47H 100 470 565 600 640 1.5 1.5 413,000 475,000 30
FTJ-CTH-565 150 565 635 600 640 1.5 1.5 511,000 587,000 30
FTJ-CTH-565H 200 565 635 900 940 1.5 1.5 566,000 651,000 30

FTJ-CTL レバーバンド密閉タイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） SUS304 SUS316L （日）
FTJ-CTL-24 10 240 300 240 270 1.2 1.2 @ @ 30
FTJ-CTL-27 15 270 330 270 300 1.2 1.2 @ @ 30
FTJ-CTL-30 20 300 360 300 330 1.2 1.2 233,000 267,000 30
FTJ-CTL-33 25 330 387 330 360 1.2 1.2 242,000 278,000 30
FTJ-CTL-36 35 360 430 360 390 1.2 1.2 251,000 288,000 30
FTJ-CTL-39 45 387 430 390 420 1.2 1.2 260,000 299,000 30
FTJ-CTL-43 60 430 470 450 480 1.2 1.5 284,000 326,000 30
FTJ-CTL-47 80 470 565 470 510 1.5 1.5 386,000 444,000 30
FTJ-CTL-47H 100 470 565 600 640 1.5 1.5 417,000 480,000 30
FTJ-CTL-565 150 565 635 600 640 1.5 1.5 519,000 597,000 30
FTJ-CTL-565H 200 565 635 900 940 1.5 1.5 575,000 662,000 30

■製品シリーズについて

・三広アステック：シリーズ企画・設計

■価格について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

■納期について

・FTJフラットジャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。

■関連製品：

・温調ジャケット容器 > DTSJジャケット鏡板容器

■PLUS+ カスタマイズ導入事例：

・4.温調ジャケット容器
