ジャケット容器
DTB脚付鏡板容器に保温・冷却用のジャケットを追加したモデルです。
ジャケット内に温水や冷却水を循環させることで、内容物の温度管理が可能です。
排出はタンク底バルブからダイレクトに行えるため、残液を最小限に抑えた効率的な排出が実現します。
耐圧仕様をご希望の場合は、耐圧シリーズ（DTPJ／DTPJ-B／DTPJ-BV）をご検討ください。
●容量：20L～500L
●材質：SUS304 , SUS316L
●表面仕上げ：内外面バフ研磨
●ジャケットノズル：15Aヘルール（IN/OUT）
●密閉タイプガスケット：シリコンゴム
○オプションガスケット：NBR・EPDM・ CR・ FKM
・ジャケット内は加圧・減圧できません。
・ジャケット内に加圧・減圧を行うと容器の変形の原因となります。
・ご使用にあたっては、注意事項をお守りください。

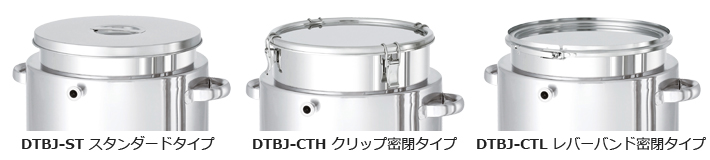

●蓋の仕様は、用途に合わせて3タイプから選択できます。
DTBJ-ST スタンダードタイプ
【標準価格：フランジ型バルブ仕様】

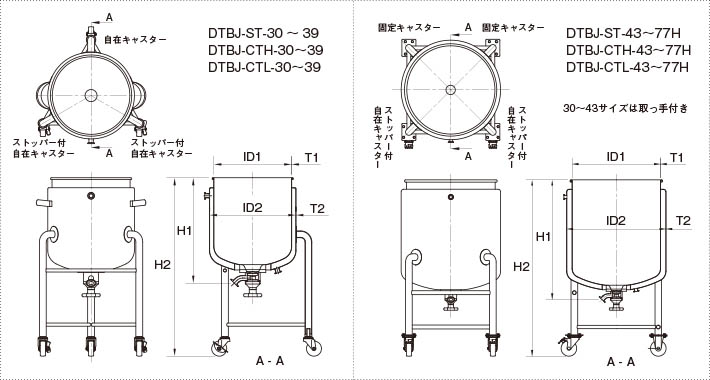

| 型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | バルブ | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | サイズ | SUS304 | SUS316L | （日） | |
| DTBJ-ST-30 | 20 | 300 | 360 | 414 | 750 | 1.2 | 1.2 | 1S | 918,000 | 989,000 | 30 |
| DTBJ-ST-33 | 25 | 330 | 387 | 434 | 770 | 1.2 | 1.2 | 1S | 940,000 | 1,015,000 | 30 |
| DTBJ-ST-36 | 35 | 360 | 430 | 485 | 820 | 1.2 | 1.2 | 1S | 963,000 | 1,041,000 | 30 |
| DTBJ-ST-39 | 45 | 387 | 430 | 525 | 860 | 1.2 | 1.2 | 1S | 985,000 | 1,067,000 | 30 |
| DTBJ-ST-43 | 60 | 430 | 470 | 565 | 900 | 1.2 | 1.5 | 1S | 1,031,000 | 1,116,000 | 30 |
| DTBJ-ST-47 | 80 | 470 | 565 | 616 | 950 | 1.5 | 1.5 | 1S | 1,127,000 | 1,224,000 | 30 |
| DTBJ-ST-47H | 100 | 470 | 565 | 736 | 1070 | 1.5 | 1.5 | 1S | 1,171,000 | 1,276,000 | 30 |
| DTBJ-ST-565 | 150 | 565 | 635 | 766 | 1100 | 1.5 | 1.5 | 1S | 1,720,000 | 1,441,000 | 30 |
| DTBJ-ST-565H | 200 | 565 | 635 | 966 | 1300 | 1.5 | 1.5 | 1S | 1,375,000 | 1,504,000 | 30 |
| DTBJ-ST-635 | 300 | 635 | 700 | 1137 | 1470 | 1.5 | 2.0 | 1S | 1,614,000 | 1,792,000 | 30 |
| DTBJ-ST-77 | 400 | 770 | 850 | 1037 | 1370 | 2.0 | 2.0 | 2S | 2,002,000 | 2,241,000 | 30 |
| DTBJ-ST-77H | 500 | 770 | 850 | 1267 | 1600 | 2.0 | 2.0 | 2S | 2,122,000 | 2,401,000 | 30 |
DTBJ-CTH クリップ密閉タイプ
【標準価格：フランジ型バルブ仕様】
| 型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | バルブ | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | サイズ | SUS304 | SUS316L | （日） | |
| DTBJ-CTH-30 | 20 | 300 | 360 | 414 | 750 | 1.2 | 1.2 | 1S | 935,000 | 1,008,000 | 30 |
| DTBJ-CTH-33 | 25 | 330 | 387 | 434 | 770 | 1.2 | 1.2 | 1S | 957,000 | 1,034,000 | 30 |
| DTBJ-CTH-36 | 35 | 360 | 430 | 485 | 820 | 1.2 | 1.2 | 1S | 979,000 | 1,060,000 | 30 |
| DTBJ-CTH-39 | 45 | 387 | 430 | 525 | 860 | 1.2 | 1.2 | 1S | 1,002,000 | 1,086,000 | 30 |
| DTBJ-CTH-43 | 60 | 430 | 470 | 565 | 900 | 1.2 | 1.5 | 1S | 1,047,000 | 1,135,000 | 30 |
| DTBJ-CTH-47 | 80 | 470 | 565 | 616 | 950 | 1.5 | 1.5 | 1S | 1,150,000 | 1,252,000 | 30 |
| DTBJ-CTH-47H | 100 | 470 | 565 | 736 | 1070 | 1.5 | 1.5 | 1S | 1,197,000 | 1,306,000 | 30 |
| DTBJ-CTH-565 | 150 | 565 | 635 | 766 | 1100 | 1.5 | 1.5 | 1S | 1,350,000 | 1,476,000 | 30 |
| DTBJ-CTH-565H | 200 | 565 | 635 | 966 | 1300 | 1.5 | 1.5 | 1S | 1,405,000 | 1,539,000 | 30 |
| DTBJ-CTH-635 | 300 | 635 | 700 | 1137 | 1470 | 1.5 | 2.0 | 1S | 1,664,000 | 1,849,000 | 30 |
| DTBJ-CTH-77 | 400 | 770 | 850 | 1037 | 1370 | 2.0 | 2.0 | 2S | 2,057,000 | 2,304,000 | 30 |
| DTBJ-CTH-77H | 500 | 770 | 850 | 1267 | 1600 | 2.0 | 2.0 | 2S | 2,177,000 | 2,464,000 | 30 |
DTBJ-CTL レバーバンド密閉タイプ
【標準価格：フランジ型バルブ仕様】
| 型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | バルブ | 標準価格（円） | 納期 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （L） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | サイズ | SUS304 | SUS316L | （日） | |
| DTBJ-CTL-30 | 20 | 300 | 360 | 414 | 750 | 1.2 | 1.2 | 1S | 938,000 | 1,012,000 | 30 |
| DTBJ-CTL-33 | 25 | 330 | 387 | 434 | 770 | 1.2 | 1.2 | 1S | 960,000 | 1,038,000 | 30 |
| DTBJ-CTL-36 | 35 | 360 | 430 | 485 | 820 | 1.2 | 1.2 | 1S | 983,000 | 1,065,000 | 30 |
| DTBJ-CTL-39 | 45 | 387 | 430 | 525 | 860 | 1.2 | 1.2 | 1S | 1,005,000 | 1,090,000 | 30 |
| DTBJ-CTL-43 | 60 | 430 | 470 | 565 | 900 | 1.2 | 1.5 | 1S | 1,051,000 | 1,139,000 | 30 |
| DTBJ-CTL-47 | 80 | 470 | 565 | 616 | 950 | 1.5 | 1.5 | 1S | 1,153,000 | 1,255,000 | 30 |
| DTBJ-CTL-47H | 100 | 470 | 565 | 736 | 1070 | 1.5 | 1.5 | 1S | 1,201,000 | 1,310,000 | 30 |
| DTBJ-CTL-565 | 150 | 565 | 635 | 766 | 1100 | 1.5 | 1.5 | 1S | 1,358,000 | 1,486,000 | 30 |
| DTBJ-CTL-565H | 200 | 565 | 635 | 966 | 1300 | 1.5 | 1.5 | 1S | 1,413,000 | 1,549,000 | 30 |
| DTBJ-CTL-635 | 300 | 635 | 700 | 1137 | 1470 | 1.5 | 2.0 | 1S | 1,682,000 | 1,853,000 | 30 |
| DTBJ-CTL-77 | 400 | 770 | 850 | 1037 | 1370 | 2.0 | 2.0 | 2S | 2,059,000 | 2,308,000 | 30 |
| DTBJ-CTL-77H | 500 | 770 | 850 | 1267 | 1600 | 2.0 | 2.0 | 2S | 2,179,000 | 2,468,000 | 30 |
・三広アステック：シリーズ企画・設計
・標準価格は、税抜き価格です。
・標準価格（@）は、都度お見積です。
・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。
・DTBJタンク底バルブ型脚付鏡板ジャケット容器は、受注生産品です。
・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。
導入事例 4-#36
DTBPJ-ST-43(S)
パイプ取っ手付耐圧ジャケット脚付鏡板容器
導入事例 4-#32
DTBPJ-CTH-565H(S)
攪拌機接続ヘルール付耐圧ジャケット鏡板攪拌容器
カスタマイズポイント：ダイヤフラム式タンク底バルブSD搭載で液体の衛生的かつ完全な排出が可能。 攪拌機用補強板付き蓋ヘルールを装備し、機器接続性と耐圧性を強化した耐圧ジャケット鏡板攪拌容器。
導入事例 4-#29
DTBPJ-CTH-47(S)
蝶番式開閉蓋付耐圧ジャケット鏡板容器
カスタマイズポイント：耐圧ジャケット仕様にカスタマイズし、高圧プロセスや加圧工程に対応。 使いやすい蝶番式開閉半割蓋を採用し、メンテナンス性と安全性を向上。
導入事例 4-#17
DTBJ-CTH-47(S)
攪拌機取付座付ジャケット鏡板攪拌容器
カスタマイズポイント：レベル計LVS（サイトグラスタイプ）取付で液面水位の可視化と管理性を向上。 設置環境に合わせた脚長さカスタマイズで使いやすさを向上。
