DTBVJジャケット脚付鏡板容器・タンク底ボールバルブ

ジャケット容器

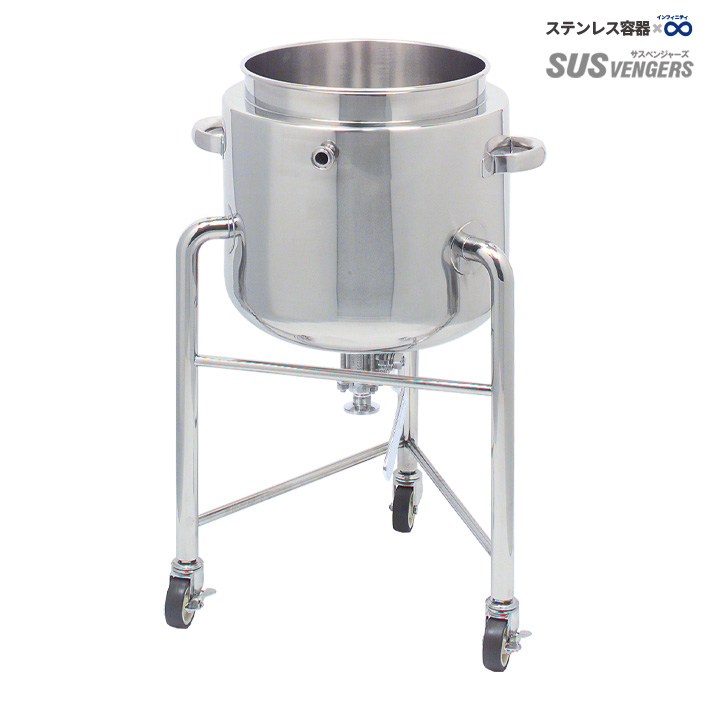

DTBVJ 温調ジャケット脚付鏡板ステンレス容器（タンク底ボールバルブ搭載）：残液レス排出と温度制御に対応した産業用ステンレス容器の外観

DTBVJ 温調ジャケット脚付鏡板容器・タンク底ボールバルブ｜温度安定化と残液低減を両立

機能・特長ポイント：温調ジャケットで保温・冷却に対応／脚付鏡板底形状で安定設置・衛生性を確保／タンク底ボールバルブで残液低減／サニタリー仕様・内外面バフ研磨

DTBVJは、鏡板底の脚付ステンレス容器に温調用ジャケットとタンク底ボールバルブを組み合わせたモデルです。
ジャケットに温水・冷却水を循環させて内容物の温度を一定に保ち、鏡板形状で内容物が底部へ集まりやすく、ボールバルブによるダイレクト排出で残液を抑制します。
SUS304／SUS316L、20〜500Lを標準ラインアップ。ノズル追加・計装ポート・脚高さ・表面仕上げなどのカスタマイズに対応し、製薬・化学・食品など幅広い工程での温度管理と衛生的排出を支援します。

ジャケット部は非耐圧（加圧・減圧不可）です。

耐圧仕様をご希望の場合は、耐圧シリーズ（DTPJ／DTPJ-B／DTPJ-BV）をご検討ください。

DTPJ-BV 耐圧ジャケット脚付鏡板容器・タンク底ボールバルブはこちら

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-DTBJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-DTBJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～500L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

ジャケットご使用時の注意

・ジャケット内は加圧・減圧できません。

・ジャケット内に加圧・減圧を行うと容器の変形の原因となります。

・ご使用にあたっては、注意事項をお守りください。

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

製品仕様図

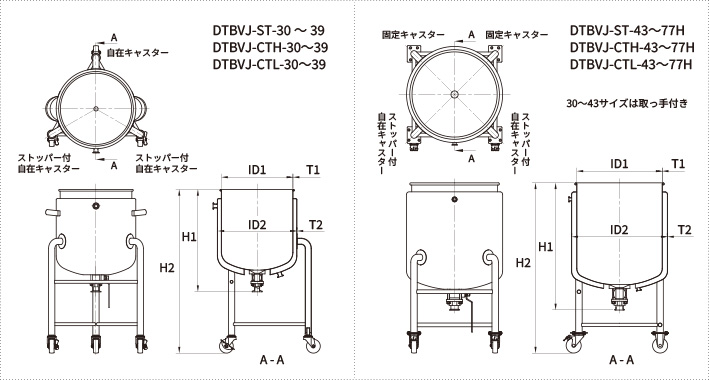

DTBVJ 寸法図：主要サイズ（ID/H/T）とタンク底ボールバルブ構造、温調ジャケットノズル位置を示す図面

サイズ・仕様一覧（型式・仕様・標準価格・納期）

DTBVJ-ST スタンダードタイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
DTBVJ-ST-30	20	300	360	409	750	1.2	1.2	15A	@	@	30
DTBVJ-ST-33	25	330	387	429	770	1.2	1.2	15A	@	@	30
DTBVJ-ST-36	35	360	430	506	820	1.2	1.2	1S	@	@	30
DTBVJ-ST-39	45	387	430	546	860	1.2	1.2	1S	@	@	30
DTBVJ-ST-43	60	430	470	586	900	1.2	1.5	1S	@	@	30
DTBVJ-ST-47	80	470	565	636	950	1.5	1.5	1S	@	@	30
DTBVJ-ST-47H	100	470	565	756	1070	1.5	1.5	1S	@	@	30
DTBVJ-ST-565	150	565	635	809	1100	1.5	1.5	1.5S	@	@	30
DTBVJ-ST-565H	200	565	635	1009	1300	1.5	1.5	1.5S	@	@	30
DTBVJ-ST-635	300	635	700	1180	1470	1.5	2.0	1.5S	@	@	30
DTBVJ-ST-77	400	770	850	1104	1370	2.0	2.0	2S	@	@	30
DTBVJ-ST-77H	500	770	850	1334	1600	2.0	2.0	2S	@	@	30

横にスクロールできます →

DTBVJ-CTH クリップ密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
DTBVJ-CTH-30	20	300	360	409	750	1.2	1.2	15A	@	@	30
DTBVJ-CTH-33	25	330	387	429	770	1.2	1.2	15A	@	@	30
DTBVJ-CTH-36	35	360	430	506	820	1.2	1.2	1S	@	@	30
DTBVJ-CTH-39	45	387	430	546	860	1.2	1.2	1S	@	@	30
DTBVJ-CTH-43	60	430	470	586	900	1.2	1.5	1S	@	@	30
DTBVJ-CTH-47	80	470	565	636	950	1.5	1.5	1S	@	@	30
DTBVJ-CTH-47H	100	470	565	756	1070	1.5	1.5	1S	@	@	30
DTBVJ-CTH-565	150	565	635	809	1100	1.5	1.5	1.5S	@	@	30
DTBVJ-CTH-565H	200	565	635	1009	1300	1.5	1.5	1.5S	@	@	30
DTBVJ-CTH-635	300	635	700	1180	1470	1.5	2.0	1.5S	@	@	30
DTBVJ-CTH-77	400	770	850	1104	1370	2.0	2.0	2S	@	@	30
DTBVJ-CTH-77H	500	770	850	1334	1600	2.0	2.0	2S	@	@	30

横にスクロールできます →

DTBVJ-CTL レバーバンド密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
DTBVJ-CTL-30	20	300	360	409	750	1.2	1.2	15A	@	@	30
DTBVJ-CTL-33	25	330	387	429	770	1.2	1.2	15A	@	@	30
DTBVJ-CTL-36	35	360	430	506	820	1.2	1.2	1S	@	@	30
DTBVJ-CTL-39	45	387	430	546	860	1.2	1.2	1S	@	@	30
DTBVJ-CTL-43	60	430	470	586	900	1.2	1.5	1S	@	@	30
DTBVJ-CTL-47	80	470	565	636	950	1.5	1.5	1S	@	@	30
DTBVJ-CTL-47H	100	470	565	756	1070	1.5	1.5	1S	@	@	30
DTBVJ-CTL-565	150	565	635	809	1100	1.5	1.5	1.5S	@	@	30
DTBVJ-CTL-565H	200	565	635	1009	1300	1.5	1.5	1.5S	@	@	30
DTBVJ-CTL-635	300	635	700	1180	1470	1.5	2.0	1.5S	@	@	30
DTBVJ-CTL-77	400	770	850	1104	1370	2.0	2.0	2S	@	@	30
DTBVJ-CTL-77H	500	770	850	1334	1600	2.0	2.0	2S	@	@	30
