Jacketed Containers

温調ジャケット容器

 4

HTFPJ4 Jacketed Containers

耐圧ジャケットホッパー容器(へルール接続型)ジャケット容器

HTFPJ耐圧ジャケットホッパー型ステンレス容器 へルール接続型の外観写真

HTFPJ 耐圧ジャケットホッパー型ステンレス容器|温調・加圧・冷却に最適

機能・特長ポイント:耐圧ジャケットで加圧循環に対応/ホッパー底でスムーズ排出/ヘルール接続で装置との接続が容易

HTFホッパー容器(ヘルール接続型)をベースに、ジャケット部を耐圧仕様とした温調対応モデルです。
ジャケット内に温水や冷却水を加圧循環させることで、内容物の温度調整が可能。
容器内は圧送非対応ですが、温調ラインでの圧送運用に適した構造です。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

製品概要

容量:4L~20L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ジャケットノズル:15Aへルール(IN/OUT)

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

耐圧ジャケットの仕様

ジャケット使用圧力:0~0.18Mpa

ジャケット使用温度:冷水~温水

容器内槽は大気圧

耐圧ジャケットご使用時の注意

必ず使用圧力以内でご使用下さい。

内圧がある時は、クランプ等を絶対にゆるめないで下さい。

ご使用にあたっては、注意事項をお守りください。

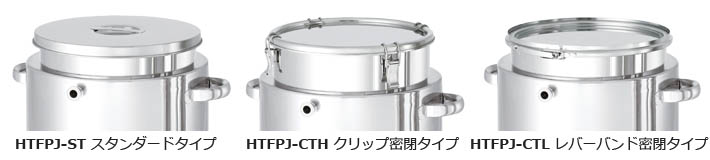

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

HTFPJ耐圧ジャケットホッパー型ステンレス容器の蓋タイプ(スタンダード・クリップ密閉・レバーバンド密閉)比較画像

製品仕様図

HTFPJ耐圧ジャケットホッパー型ステンレス容器 へルール接続型 製品仕様図

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

HTFPJ-ST スタンダードタイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H T1 T2 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
HTFPJ-ST-18 4 180 210 265 1.2 1.2 1S 265,000 306,000 30
HTFPJ-ST-21 7 210 240 325 1.2 1.2 1S 272,000 316,000 30
HTFPJ-ST-24 10 240 270 345 1.2 1.2 1.5S 283,000 326,000 30
HTFPJ-ST-27 15 270 300 395 1.2 1.2 1.5S 293,000 337,000 30
HTFPJ-ST-30 20 300 330 430 1.5 1.2 2S 303,000 347,000 30

HTFPJ-CTH クリップ密閉タイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H T1 T2 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
HTFPJ-CTH-18 4 180 210 265 1.2 1.2 1S 272,000 316,000 30
HTFPJ-CTH-21 7 210 240 325 1.2 1.2 1S 280,000 326,000 30
HTFPJ-CTH-24 10 240 270 345 1.2 1.2 1.5S 293,000 337,000 30
HTFPJ-CTH-27 15 270 300 395 1.2 1.2 1.5S 303,000 347,000 30
HTFPJ-CTH-30 20 300 330 430 1.5 1.2 2S 316,000 362,000 30

HTFPJ-CTL レバーバンド密閉タイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格を-クリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H T1 T2 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
HTFPJ-CTL-24 10 240 270 345 1.2 1.2 1.5S 303,000 347,000 30
HTFPJ-CTL-27 15 270 300 395 1.2 1.2 1.5S 316,000 362,000 30
HTFPJ-CTL-30 20 300 330 430 1.5 1.2 2S 332,000 380,000 30

製品シリーズについて

・三広アステック:シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・HTFPJ耐圧ジャケットホッパー容器(へルール接続型)は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
