KTPJ耐圧ジャケットスロープ容器

ジャケット容器

KTPJ 耐圧ジャケットスロープ容器｜つぶれない耐圧ジャケットで温調安心・傾斜排出で残液低減

機能・特長ポイント：つぶれない耐圧ジャケットで温調工程も安心／傾斜底で残液を低減・衛生的排出／サニタリー仕様で食品・化学・医薬に対応

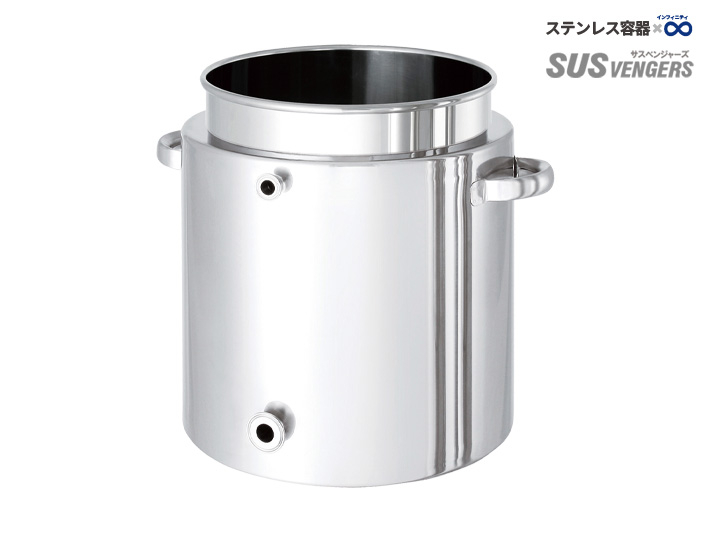

KTPJ耐圧ジャケットスロープ容器は、KTスロープ容器をベースにつぶれない耐圧ジャケットを装備したステンレス容器です。
加温・冷却時のジャケット圧力にも耐える安心設計で、温調が必要な工程に最適。従来の非耐圧ジャケットで課題だった「つぶれ」や「破損」の不安を解消します。
さらに、傾斜底（スロープ形状）により残液を抑えてスムーズに排出でき、衛生性・洗浄性を向上。サニタリー仕様のSUS304/316L、内外面バフ研磨で清潔さを保持します。
20〜200Lの容量展開で、食品・化学・医薬など衛生工程での加温・冷却・保持・移送に安心して導入できます。

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-KTPJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-KTPJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～200L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

耐圧ジャケットの仕様

●ジャケット使用圧力：0～0.1Mpa

●ジャケット使用温度：冷水～温水

●容器内槽は大気圧

耐圧ジャケットご使用時の注意

・必ず使用圧力以内でご使用下さい。

・内圧がある時は、クランプ等を絶対にゆるめないで下さい。

・ご使用にあたっては、注意事項をお守りください。

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

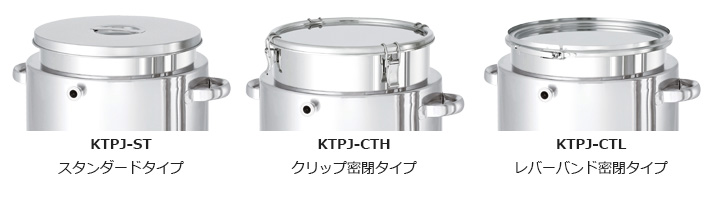

KTPJ耐圧ジャケットスロープ容器蓋タイプ比較（スタンダード蓋・クリップ密閉蓋・レバーバンド密閉蓋の写真）

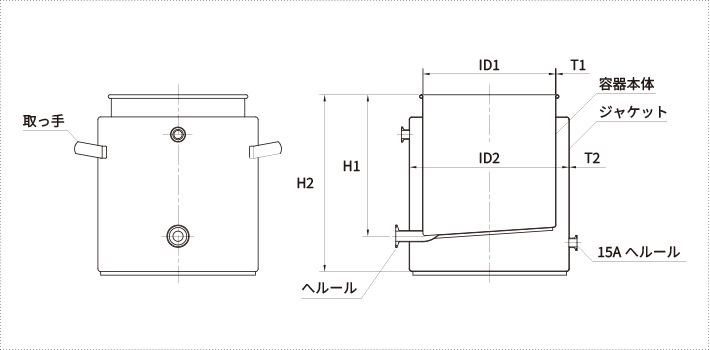

製品仕様図

サイズ・仕様一覧（型式・仕様・標準価格・納期）

KTPJ-ST スタンダードタイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTPJ-ST-30	20	300	360	320	400	1.2	1.2	1S	@	@	30
KTPJ-ST-33	25	330	387	350	430	1.2	1.2	1S	@	@	30
KTPJ-ST-36	35	360	430	380	460	1.2	1.2	1S	@	@	30
KTPJ-ST-39	45	387	430	410	490	1.2	1.2	1S	@	@	30
KTPJ-ST-43	60	430	470	470	550	1.2	1.5	1S	@	@	30
KTPJ-ST-47	80	470	565	490	570	1.5	1.5	1S	@	@	30
KTPJ-ST-47H	100	470	565	620	700	1.5	1.5	1S	@	@	30
KTPJ-ST-565	150	565	635	630	710	1.5	1.5	2S	@	@	30
KTPJ-ST-565H	200	565	635	930	1010	1.5	1.5	2S	@	@	30

横にスクロールできます →

KTPJ-CTH クリップ密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTPJ-CTH-30	20	300	360	320	400	1.2	1.2	1S	@	@	30
KTPJ-CTH-33	25	330	387	350	430	1.2	1.2	1S	@	@	30
KTPJ-CTH-36	35	360	430	380	460	1.2	1.2	1S	@	@	30
KTPJ-CTH-39	45	387	430	410	490	1.2	1.2	1S	@	@	30
KTPJ-CTH-43	60	430	470	470	550	1.2	1.5	1S	@	@	30
KTPJ-CTH-47	80	470	565	490	570	1.5	1.5	1S	@	@	30
KTPJ-CTH-47H	100	470	565	620	700	1.5	1.5	1S	@	@	30
KTPJ-CTH-565	150	565	635	630	710	1.5	1.5	2S	@	@	30
KTPJ-CTH-565H	200	565	635	930	1010	1.5	1.5	2S	@	@	30

横にスクロールできます →

KTPJ-CTL レバーバンド密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTPJ-CTL-30	20	300	360	320	400	1.2	1.2	1S	@	@	30
KTPJ-CTL-33	25	330	387	350	430	1.2	1.2	1S	@	@	30
KTPJ-CTL-36	35	360	430	380	460	1.2	1.2	1S	@	@	30
KTPJ-CTL-39	45	387	430	410	490	1.2	1.2	1S	@	@	30
KTPJ-CTL-43	60	430	470	470	550	1.2	1.5	1S	@	@	30
KTPJ-CTL-47	80	470	565	490	570	1.5	1.5	1S	@	@	30
KTPJ-CTL-47H	100	470	565	620	700	1.5	1.5	1S	@	@	30
KTPJ-CTL-565	150	565	635	630	710	1.5	1.5	2S	@	@	30
KTPJ-CTL-565H	200	565	635	930	1010	1.5	1.5	2S	@	@	30
