KTLJ ジャケット脚付スロープ容器｜温調ジャケット仕様・ステンレス脚付きスロープ型容器

機能・特長ポイント：温調対応のジャケット構造／傾斜底で液体をスムーズに排出／脚部付きで安定性・作業性に優れる

KTL脚付スロープ容器をベースに、保温・冷却用のジャケットを装備したステンレス容器です。
ジャケットに温水または冷却水を循環させることで、内容物の温度調整が可能です。
底部ノズルからのスムーズな排出にも対応し、液体の管理や工程処理を効率化します。

ジャケット内は、加圧・減圧に対応していません。

耐圧仕様をご希望の場合は、耐圧シリーズ（KTPJ／KTLPJ）をご検討ください。

KTPJ 耐圧ジャケットスロープ容器はこちら

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-KTLJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-KTLJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：4L～200L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

ジャケットご使用時の注意

・ジャケット内は加圧・減圧できません。

・ジャケット内に加圧・減圧を行うと容器の変形の原因となります。

・ご使用にあたっては、注意事項をお守りください。

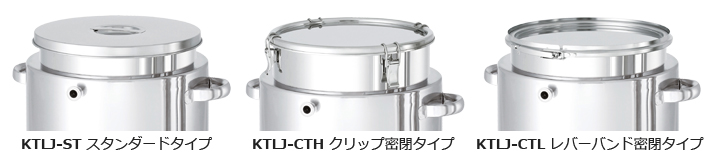

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

KTLJジャケット脚付スロープ容器の選べる3種類の蓋タイプ（スタンダード、クリップ密閉、レバーバンド密閉）

製品仕様図

サイズ・仕様一覧（型式・仕様・標準価格・納期）

KTLJ-ST スタンダードタイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTLJ-ST-18	4	180	240	200	600	1.2	1.2	15A	@	@	30
KTLJ-ST-21	7	210	270	250	650	1.2	1.2	15A	@	@	30
KTLJ-ST-24	10	240	300	270	670	1.2	1.2	15A	@	@	30
KTLJ-ST-27	15	270	330	310	710	1.2	1.2	15A	@	@	30
KTLJ-ST-30	20	300	360	320	720	1.2	1.2	1S	421,000	482,000	30
KTLJ-ST-33	25	330	387	350	750	1.2	1.2	1S	443,000	507,000	30
KTLJ-ST-36	35	360	430	380	780	1.2	1.2	1S	465,000	533,000	30
KTLJ-ST-39	45	387	430	410	810	1.2	1.2	1S	487,000	558,000	30
KTLJ-ST-43	60	430	470	470	870	1.2	1.5	1S	532,000	607,000	30
KTLJ-ST-47	80	470	565	490	890	1.5	1.5	1S	626,000	713,000	30
KTLJ-ST-47H	100	470	565	620	1020	1.5	1.5	1S	670,000	764,000	30
KTLJ-ST-565	150	565	635	630	1030	1.5	1.5	2S	816,000	926,000	30
KTLJ-ST-565H	200	565	635	930	1330	1.5	1.5	2S	912,000	1,030,000	30

横にスクロールできます →

KTLJ-CTH クリップ密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTLJ-CTH-18	4	180	240	200	600	1.2	1.2	15A	@	@	30
KTLJ-CTH-21	7	210	270	250	650	1.2	1.2	15A	@	@	30
KTLJ-CTH-24	10	240	300	270	670	1.2	1.2	15A	@	@	30
KTLJ-CTH-27	15	270	330	310	710	1.2	1.2	15A	@	@	30
KTLJ-CTH-30	20	300	360	320	720	1.2	1.2	1S	437,000	501,000	30
KTLJ-CTH-33	25	330	387	350	750	1.2	1.2	1S	459,000	526,000	30
KTLJ-CTH-36	35	360	430	380	780	1.2	1.2	1S	481,000	552,000	30
KTLJ-CTH-39	45	387	430	410	810	1.2	1.2	1S	503,000	577,000	30
KTLJ-CTH-43	60	430	470	470	870	1.2	1.5	1S	548,000	625,000	30
KTLJ-CTH-47	80	470	565	490	890	1.5	1.5	1S	650,000	740,000	30
KTLJ-CTH-47H	100	470	565	620	1020	1.5	1.5	1S	695,000	793,000	30
KTLJ-CTH-565	150	565	635	630	1030	1.5	1.5	2S	845,000	960,000	30
KTLJ-CTH-565H	200	565	635	930	1330	1.5	1.5	2S	941,000	1,065,000	30

横にスクロールできます →

KTLJ-CTL レバーバンド密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTLJ-CTL-24	10	240	300	270	670	1.2	1.2	15A	@	@	30
KTLJ-CTL-27	15	270	330	310	710	1.2	1.2	15A	@	@	30
KTLJ-CTL-30	20	300	360	320	720	1.2	1.2	1S	441,000	505,000	30
KTLJ-CTL-33	25	330	387	350	750	1.2	1.2	1S	462,000	530,000	30
KTLJ-CTL-36	35	360	430	380	780	1.2	1.2	1S	484,000	555,000	30
KTLJ-CTL-39	45	387	430	410	810	1.2	1.2	1S	506,000	580,000	30
KTLJ-CTL-43	60	430	470	470	870	1.2	1.5	1S	551,000	629,000	30
KTLJ-CTL-47	80	470	565	490	890	1.5	1.5	1S	652,000	743,000	30
KTLJ-CTL-47H	100	470	565	620	1020	1.5	1.5	1S	699,000	797,000	30
KTLJ-CTL-565	150	565	635	630	1030	1.5	1.5	2S	854,000	970,000	30
KTLJ-CTL-565H	200	565	635	930	1330	1.5	1.5	2S	950,000	1,075,000	30

横にスクロールできます →

製品シリーズについて

・三広アステック：シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・KTLJ脚付スロープジャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。

PLUS+ カスタマイズ導入事例：

4.温調ジャケット容器

導入事例 4-#35

KTLJ-CTH-43(S)
攪拌機接続ヘルール付ジャケット脚付スロープ攪拌容器

カスタマイズポイント：攪拌機用蓋ヘルールの取付で各種攪拌機に対応。開閉蓋の採用でメンテナンス性と作業効率を向上。ジャケット底部にヒーター接続用ヘルールを装備し加温対応が可能。高さ（容量）変更および脚幅拡大により攪拌時の安定性を強化。

導入事例 4-#19

KTLPJ-CTH-565(S)
耐圧ジャケットスロープ攪拌容器

カスタマイズポイント：耐圧性を高めるため胴側部および底部にジャケット補強を追加カスタマイズ。攪拌機やセンサーの取付に対応した蓋ヘルール（補強板仕様）を設計。

導入事例 4-#06

KTLJ-CTH-565(S)
