HTBVJジャケット脚付ホッパー容器・タンク底ボールバルブ

ジャケット容器

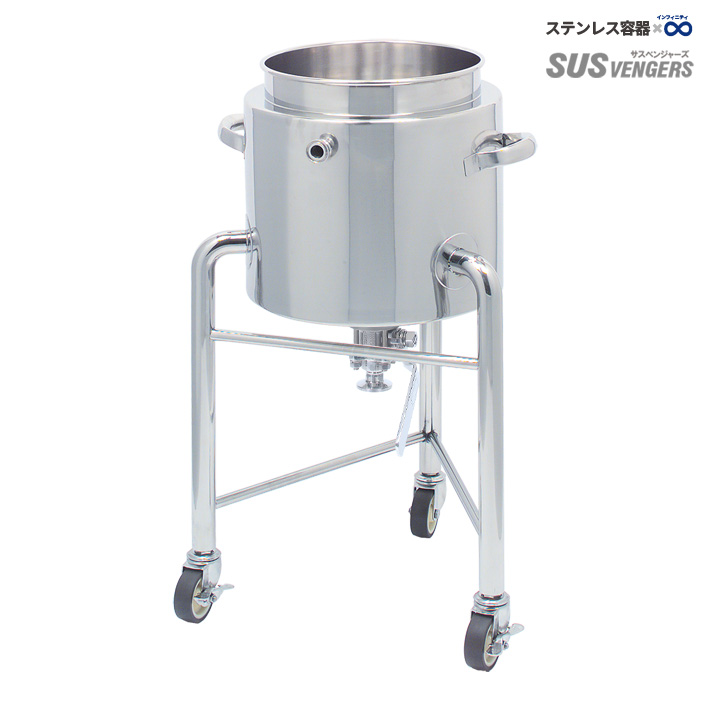

HTBVJ 温調ジャケット脚付ホッパー容器（タンク底ボールバルブ搭載）：残液レス排出と温度管理に適したステンレス容器の外観

HTBVJ 温調ジャケット脚付ホッパー容器・タンク底ボールバルブ｜温度安定化と残液低減を両立

機能・特長ポイント：温調ジャケットで保温・冷却に対応／脚付ホッパー形状でスムーズ排出・安定設置／タンク底ボールバルブで残液低減／サニタリー仕様・内外面バフ研磨

HTBVJは、脚付ホッパー形状のステンレス容器に温調用ジャケットとタンク底ボールバルブを組み合わせたモデルです。
ジャケットに温水・冷却水を循環させて内容物の温度を安定制御し、ホッパー形状と底部ボールバルブによりダイレクトかつ衛生的に排出、残液を最小化します。
SUS304／SUS316L、20〜300Lを標準ラインアップ。ノズル位置・脚高さ・表面仕上げ・計装ポート追加などのカスタマイズにも対応し、食品・製薬・化学など温度管理と衛生的排出が求められる工程に最適です。

ジャケット部は非耐圧（加圧・減圧不可）です。

耐圧仕様をご希望の場合は、耐圧シリーズ（HTPJ／HTPJ-B／HTPJ-BV）をご検討ください。

HTPJ-BV 耐圧ジャケット脚付ホッパー容器・タンク底ボールバルブはこちら

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-HTBJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-HTBJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～300L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

ジャケットご使用時の注意

・ジャケット内は加圧・減圧できません。

・ジャケット内に加圧・減圧を行うと容器の変形の原因となります。

・ご使用にあたっては、注意事項をお守りください。

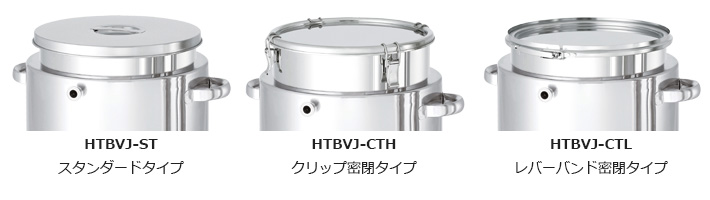

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

製品仕様図

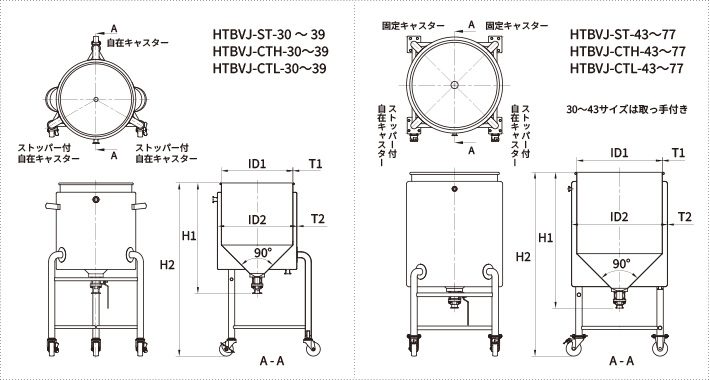

HTBVJ 寸法図：容量・主要サイズ（ID/H/T）・タンク底ボールバルブ位置とジャケットノズル構成

サイズ・仕様一覧（型式・仕様・標準価格・納期）

HTBVJ-ST スタンダードタイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTBVJ-ST-30	20	300	360	470	810	1.2	1.2	15A	@	@	30
HTBVJ-ST-33	25	330	387	490	830	1.2	1.2	15A	@	@	30
HTBVJ-ST-36	35	360	430	550	890	1.2	1.2	1S	@	@	30
HTBVJ-ST-39	45	387	430	600	940	1.2	1.2	1S	@	@	30
HTBVJ-ST-43	60	430	470	667	970	1.2	1.5	1S	@	@	30
HTBVJ-ST-47	80	470	565	737	1040	1.5	1.5	1S	@	@	30
HTBVJ-ST-47H	100	470	565	847	1150	1.5	1.5	1S	@	@	30
HTBVJ-ST-565	150	565	635	917	1220	1.5	1.5	1.5S	@	@	30
HTBVJ-ST-635	200	635	700	967	1270	1.5	1.5	1.5S	@	@	30
HTBVJ-ST-77	300	770	850	1037	1340	2.0	2.0	2S	@	@	30

横にスクロールできます →

HTBVJ-CTH クリップ密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTBVJ-CTH-30	20	300	360	470	810	1.2	1.2	15A	@	@	30
HTBVJ-CTH-33	25	330	387	490	830	1.2	1.2	15A	@	@	30
HTBVJ-CTH-36	35	360	430	550	890	1.2	1.2	1S	@	@	30
HTBVJ-CTH-39	45	387	430	600	940	1.2	1.2	1S	@	@	30
HTBVJ-CTH-43	60	430	470	667	970	1.2	1.5	1S	@	@	30
HTBVJ-CTH-47	80	470	565	737	1040	1.5	1.5	1S	@	@	30
HTBVJ-CTH-47H	100	470	565	847	1150	1.5	1.5	1S	@	@	30
HTBVJ-CTH-565	150	565	635	917	1220	1.5	1.5	1.5S	@	@	30
HTBVJ-CTH-635	200	635	700	967	1270	1.5	1.5	1.5S	@	@	30
HTBVJ-CTH-77	300	770	850	1037	1340	2.0	2.0	2S	@	@	30

横にスクロールできます →

HTBVJ-CTL レバーバンド密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTBVJ-CTL-30	20	300	360	470	810	1.2	1.2	15A	@	@	30
HTBVJ-CTL-33	25	330	387	490	830	1.2	1.2	15A	@	@	30
HTBVJ-CTL-36	35	360	430	550	890	1.2	1.2	1S	@	@	30
HTBVJ-CTL-39	45	387	430	600	940	1.2	1.2	1S	@	@	30
HTBVJ-CTL-43	60	430	470	667	970	1.2	1.5	1S	@	@	30
HTBVJ-CTL-47	80	470	565	737	1040	1.5	1.5	1S	@	@	30
HTBVJ-CTL-47H	100	470	565	847	1150	1.5	1.5	1S	@	@	30
HTBJ-CTL-565	150	565	635	917	1220	1.5	1.5	1.5S	@	@	30
HTBJ-CTL-635	200	635	700	967	1270	1.5	1.5	1.5S	@	@	30
HTBJ-CTL-77	300	770	850	1037	1340	2.0	2.0	2S	@	@	30
