KTLPJ耐圧ジャケット脚付スロープ容器

ジャケット容器

KTLPJ 耐圧ジャケット脚付スロープ容器｜つぶれない耐圧ジャケットで温調安心・傾斜排出で残液低減・脚付で安定作業

機能・特長ポイント：つぶれない耐圧ジャケットで加温・冷却も安心／傾斜底で残液低減・衛生的排出／脚付きで安定・作業性向上／サニタリー仕様・蓋タイプ選択可／20～200Lラインナップ

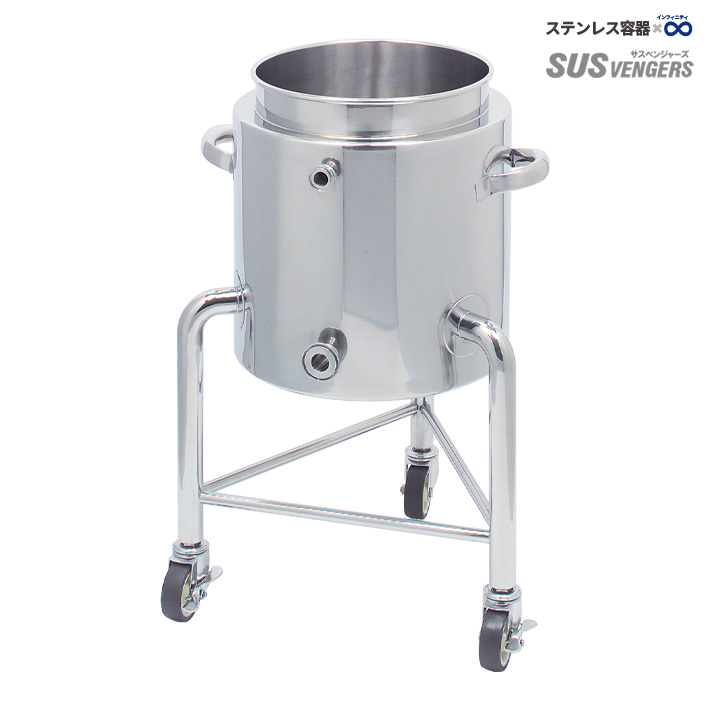

KTLPJ耐圧ジャケット脚付スロープ容器は、スロープ容器につぶれない耐圧ジャケットを装備した脚付モデルです。ジャケットに温水・冷水を循環させても変形しにくい安心設計で、加温・冷却が必要な工程でのリスクを低減。
傾斜底（スロープ形状）と底部ノズルにより残液を抑え、排出・洗浄の時間と手間を削減します。脚付きにより作業面の安定性が高く、移設や周辺機器との接続もスムーズ。
材質はSUS304/316L、内外面バフ研磨のサニタリー仕様。スタンダード／クリップ密閉／レバーバンド密閉の各蓋タイプを選択でき、食品・化学・医薬など衛生工程の温調・保持・移送に最適です。

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-KTLJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-KTLJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～200L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

耐圧ジャケットの仕様

●ジャケット使用圧力：0～0.1Mpa

●ジャケット使用温度：冷水～温水

●容器内槽は大気圧

耐圧ジャケットご使用時の注意

・必ず使用圧力以内でご使用下さい。

・内圧がある時は、クランプ等を絶対にゆるめないで下さい。

・ご使用にあたっては、注意事項をお守りください。

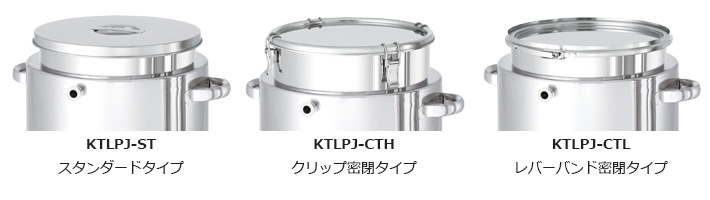

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

KTLPJ 脚付スロープ容器蓋タイプ選択可（スタンダード・クリップ密閉・レバーバンド密閉）

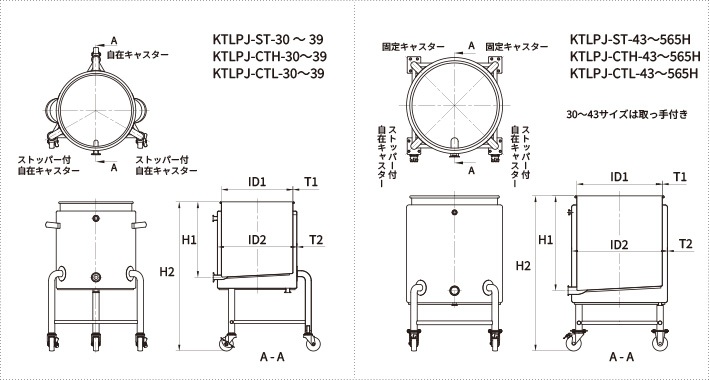

製品仕様図

サイズ・仕様一覧（型式・仕様・標準価格・納期）

KTLJ-ST スタンダードタイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTLPJ-ST-30	20	300	360	320	720	1.2	1.2	1S	@	@	30
KTLPJ-ST-33	25	330	387	350	750	1.2	1.2	1S	@	@	30
KTLPJ-ST-36	35	360	430	380	780	1.2	1.2	1S	@	@	30
KTLPJ-ST-39	45	387	430	410	810	1.2	1.2	1S	@	@	30
KTLPJ-ST-43	60	430	470	470	870	1.2	1.5	1S	@	@	30
KTLPJ-ST-47	80	470	565	490	890	1.5	1.5	1S	@	@	30
KTLPJ-ST-47H	100	470	565	620	1020	1.5	1.5	1S	@	@	30
KTLPJ-ST-565	150	565	635	630	1030	1.5	1.5	2S	@	@	30
KTLPJ-ST-565H	200	565	635	930	1330	1.5	1.5	2S	@	@	30

横にスクロールできます →

KTLJ-CTH クリップ密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTLPJ-CTH-30	20	300	360	320	720	1.2	1.2	1S	@	@	30
KTLPJ-CTH-33	25	330	387	350	750	1.2	1.2	1S	@	@	30
KTLPJ-CTH-36	35	360	430	380	780	1.2	1.2	1S	@	@	30
KTLPJ-CTH-39	45	387	430	410	810	1.2	1.2	1S	@	@	30
KTLPJ-CTH-43	60	430	470	470	870	1.2	1.5	1S	@	@	30
KTLPJ-CTH-47	80	470	565	490	890	1.5	1.5	1S	@	@	30
KTLPJ-CTH-47H	100	470	565	620	1020	1.5	1.5	1S	@	@	30
KTLPJ-CTH-565	150	565	635	630	1030	1.5	1.5	2S	@	@	30
KTLPJ-CTH-565H	200	565	635	930	1330	1.5	1.5	2S	@	@	30

横にスクロールできます →

KTLJ-CTL レバーバンド密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	本体	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	ヘルール	SUS304	SUS316L	（日）
KTLPJ-CTL-30	20	300	360	320	720	1.2	1.2	1S	@	@	30
KTLPJ-CTL-33	25	330	387	350	750	1.2	1.2	1S	@	@	30
KTLPJ-CTL-36	35	360	430	380	780	1.2	1.2	1S	@	@	30
KTLPJ-CTL-39	45	387	430	410	810	1.2	1.2	1S	@	@	30
KTLPJ-CTL-43	60	430	470	470	870	1.2	1.5	1S	@	@	30
KTLPJ-CTL-47	80	470	565	490	890	1.5	1.5	1S	@	@	30
KTLPJ-CTL-47H	100	470	565	620	1020	1.5	1.5	1S	@	@	30
KTLPJ-CTL-565	150	565	635	630	1030	1.5	1.5	2S	@	@	30
KTLPJ-CTL-565H	200	565	635	930	1330	1.5	1.5	2S	@	@	30
