DTPJ-B耐圧ジャケット脚付鏡板容器・タンク底バルブ

ジャケット容器

DTPJ-B 耐圧ジャケット脚付鏡板容器・タンク底バルブ｜温調・加圧・衛生排出対応

機能・特長ポイント：耐圧ジャケットで加圧温調対応／鏡板形状＋タンク底バルブで残液を抑制／脚付構造で安定設置／サニタリー仕様で洗浄容易

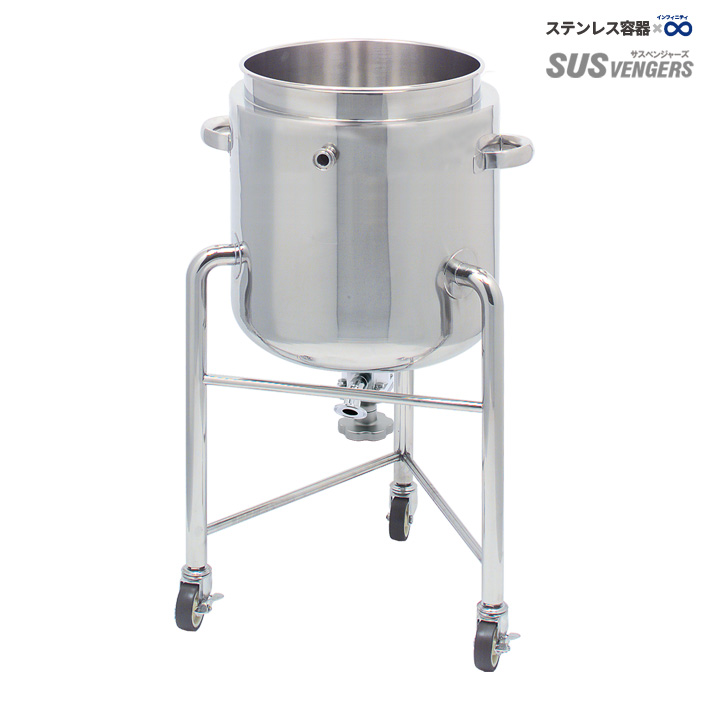

DTPJ-Bは、鏡板形状の脚付ステンレス容器に耐圧仕様の温調ジャケットとタンク底バルブを組み合わせたモデルです。
温水・冷却水の循環によって内容物を効率的に加温・冷却し、安定した温度管理を実現。
鏡板底構造により残液が少なく、タンク底バルブでスムーズに排出できます。
サニタリー仕様・内外面バフ研磨仕上げにより衛生的で、食品・化学・医薬品など温調・排出工程に最適です。

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-DTPJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-DTPJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～300L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

耐圧ジャケットの仕様

●ジャケット使用圧力：0～0.1Mpa

●ジャケット使用温度：冷水～温水

●容器内槽は大気圧

耐圧ジャケットご使用時の注意

・必ず使用圧力以内でご使用下さい。

・内圧がある時は、クランプ等を絶対にゆるめないで下さい。

・ご使用にあたっては、注意事項をお守りください。

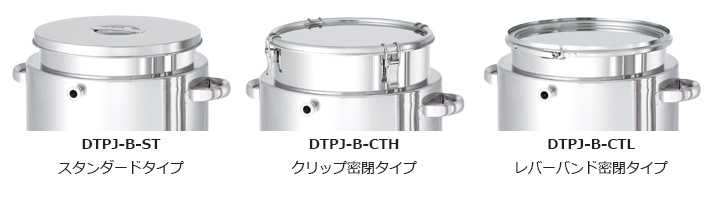

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

DTPJ-B耐圧ジャケット脚付鏡板容器・タンク底バルブ 3種の選べる蓋タイプ（スタンダード・クリップ密閉・レバーバンド密閉）

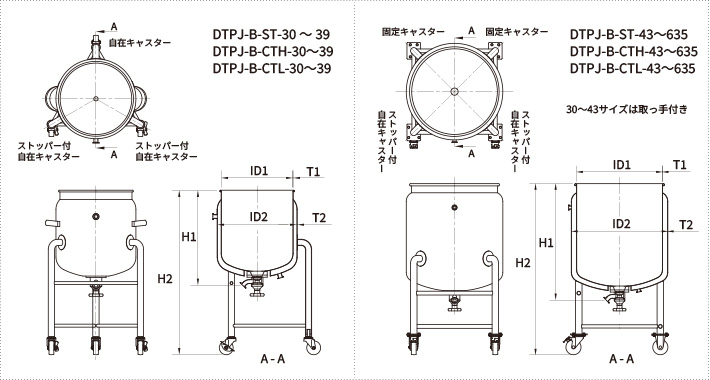

製品仕様図

DTPJ-B耐圧ジャケット脚付鏡板容器・タンク底バルブの寸法図（サイズ・ノズル位置・接続部）

サイズ・仕様一覧（型式・仕様・標準価格・納期）

DTPJ-B-ST スタンダードタイプ

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
DTPJ-B-ST-30	20	300	330	414	750	1.5	1.5	1S	@	@	30
DTPJ-B-ST-33	25	330	360	434	770	1.5	1.5	1S	@	@	30
DTPJ-B-ST-36	35	360	387	485	820	1.5	1.5	1S	@	@	30
DTPJ-B-ST-39	45	387	430	525	860	1.5	1.5	1S	@	@	30
DTPJ-B-ST-43	60	430	470	565	900	1.5	1.5	1S	@	@	30
DTPJ-B-ST-47	80	470	565	616	950	2.0	2.0	1S	@	@	30
DTPJ-B-ST-47H	100	470	565	736	1070	2.0	2.0	1S	@	@	30
DTPJ-B-ST-565	150	565	635	766	1100	2.0	2.0	1S	@	@	30
DTPJ-B-ST-565H	200	565	635	766	1300	2.0	2.0	1S	@	@	30
DTPJ-B-ST-635	300	635	700	1137	1470	2.0	2.0	1S	@	@	30

横にスクロールできます →

DTPJ-B-CTH クリップ密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
DTPJ-B-CTH-30	20	300	330	414	750	1.5	1.5	1S	@	@	30
DTPJ-B-CTH-33	25	330	360	434	770	1.5	1.5	1S	@	@	30
DTPJ-B-CTH-36	35	360	387	485	820	1.5	1.5	1S	@	@	30
DTPJ-B-CTH-39	45	387	430	525	860	1.5	1.5	1S	@	@	30
DTPJ-B-CTH-43	60	430	470	565	900	1.5	1.5	1S	@	@	30
DTPJ-B-CTH-47	80	470	565	616	950	2.0	2.0	1S	@	@	30
DTPJ-B-CTH-47H	100	470	565	736	1070	2.0	2.0	1S	@	@	30
DTPJ-B-CTH-565	150	565	635	766	1100	2.0	2.0	1S	@	@	30
DTPJ-B-CTH-565H	200	565	635	766	1300	2.0	2.0	1S	@	@	30
DTPJ-B-CTH-635	300	635	700	1137	1470	2.0	2.0	1S	@	@	30

横にスクロールできます →

DTPJ-B-CTL レバーバンド密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
DTPJ-B-CTL-30	20	300	330	414	750	1.5	1.5	1S	@	@	30
DTPJ-B-CTL-33	25	330	360	434	770	1.5	1.5	1S	@	@	30
DTPJ-B-CTL-36	35	360	387	485	820	1.5	1.5	1S	@	@	30
DTPJ-B-CTL-39	45	387	430	525	860	1.5	1.5	1S	@	@	30
DTPJ-B-CTL-43	60	430	470	565	900	1.5	1.5	1S	@	@	30
DTPJ-B-CTL-47	80	470	565	616	950	2.0	2.0	1S	@	@	30
DTPJ-B-CTL-47H	100	470	565	736	1070	2.0	2.0	1S	@	@	30
DTPJ-B-CTL-565	150	565	635	766	1100	2.0	2.0	1S	@	@	30
DTPJ-B-CTL-565H	200	565	635	766	1300	2.0	2.0	1S	@	@	30
DTPJ-B-CTL-635	300	635	700	1137	1470	2.0	2.0	1S	@	@	30
