HTPJ-BV 耐圧ジャケット脚付ホッパー容器・タンク底ボールバルブ｜加圧温調と衛生的排出に対応

機能・特長ポイント：耐圧ジャケットで加圧温調ラインに対応／ホッパー形状＋タンク底ボールバルブでスムーズかつ衛生的に排出／脚付構造で安定設置／サニタリー仕様・ヘルール接続対応

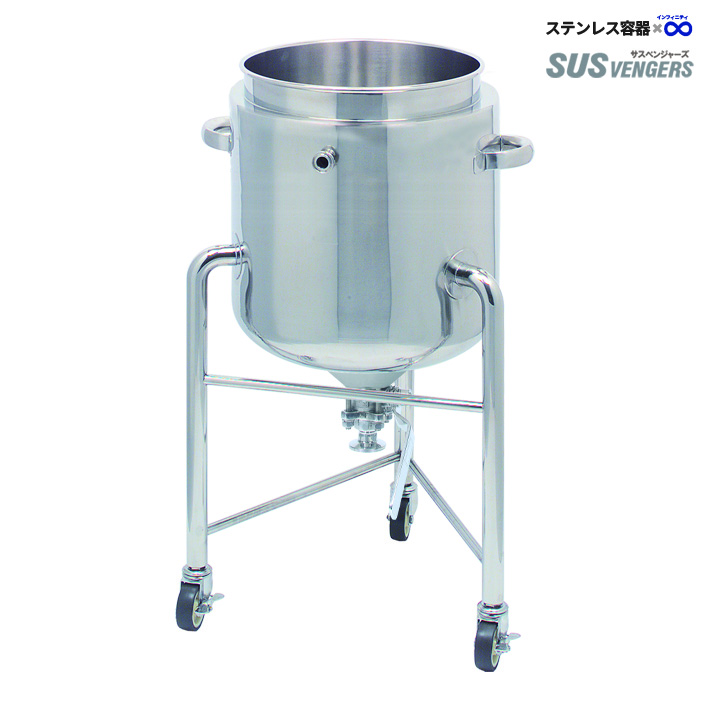

HTPJ-BVは、耐圧仕様の温調ジャケットとタンク底ボールバルブを組み合わせた脚付ホッパー型ステンレス容器です。
加圧温調ラインに対応し、温水・冷却水の循環で内容物の加温・冷却を効率的に制御。
ボールバルブによるダイレクト排出で残液レス化を実現し、サニタリー設計で分解洗浄が容易です。
食品・化学・医薬品など、衛生性と温調制御が求められる工程に最適。計装ポートや攪拌機とのコンビネーション構成にも対応します。

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-HTPJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-HTPJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～300L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

耐圧ジャケットの仕様

●ジャケット使用圧力：0～0.1Mpa

●ジャケット使用温度：冷水～温水

●容器内槽は大気圧

耐圧ジャケットご使用時の注意

・必ず使用圧力以内でご使用下さい。

・内圧がある時は、クランプ等を絶対にゆるめないで下さい。

・ご使用にあたっては、注意事項をお守りください。

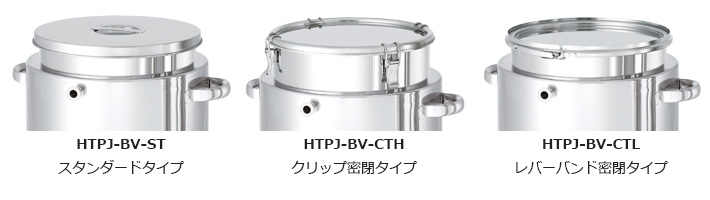

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

HTPJ-BV耐圧ジャケット脚付ホッパー容器・タンク底ボールバルブ蓋タイプ（スタンダード・クリップ密閉・レバーバンド密閉）比較画像

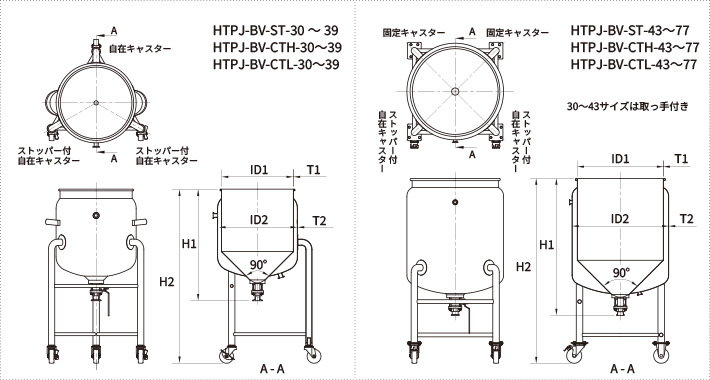

製品仕様図

サイズ・仕様一覧（型式・仕様・標準価格・納期）

HTPJ-BV-ST スタンダードタイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTPJ-BV-ST-30	20	300	330	450	810	1.5	1.5	15A	@	@	30
HTPJ-BV-ST-33	25	330	360	470	830	1.5	1.5	15A	@	@	30
HTPJ-BV-ST-36	35	360	387	550	890	1.5	1.5	1S	@	@	30
HTPJ-BV-ST-39	45	387	430	600	940	1.5	1.5	1S	@	@	30
HTPJ-BV-ST-43	60	430	470	642	970	1.5	1.5	1S	@	@	30
HTPJ-BV-ST-47	80	470	565	712	1040	2.0	2.0	1S	@	@	30
HTPJ-BV-ST-47H	100	470	565	822	1150	2.0	2.0	1S	@	@	30
HTPJ-BV-ST-565	150	565	635	902	1220	2.0	2.0	1.5S	@	@	30
HTPJ-BV-ST-635	200	635	700	952	1270	2.0	2.0	1.5S	@	@	30
HTPJ-BV-ST-77	300	770	850	1037	1340	2.0	2.0	2S	@	@	30

横にスクロールできます →

HTPJ-BV-CTH クリップ密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTPJ-BV-CTH-30	20	300	330	450	810	1.5	1.5	15A	@	@	30
HTPJ-BV-CTH-33	25	330	360	470	830	1.5	1.5	15A	@	@	30
HTPJ-BV-CTH-36	35	360	387	550	890	1.5	1.5	1S	@	@	30
HTPJ-BV-CTH-39	45	387	430	600	940	1.5	1.5	1S	@	@	30
HTPJ-BV-CTH-43	60	430	470	642	970	1.5	1.5	1S	@	@	30
HTPJ-BV-CTH-47	80	470	565	712	1040	2.0	2.0	1S	@	@	30
HTPJ-BV-CTH-47H	100	470	565	822	1150	2.0	2.0	1S	@	@	30
HTPJ-BV-CTH-565	150	565	635	902	1220	2.0	2.0	1.5S	@	@	30
HTPJ-BV-CTH-635	200	635	700	952	1270	2.0	2.0	1.5S	@	@	30
HTPJ-BV-BV-CTH-77	300	770	850	1037	1340	2.0	2.0	2S	@	@	30

横にスクロールできます →

HTPJ-BV-CTL レバーバンド密閉タイプ

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTPJ-BV-CTL-30	20	300	330	450	810	1.5	1.5	15A	@	@	30
HTPJ-BV-CTL-33	25	330	360	470	830	1.5	1.5	15A	@	@	30
HTPJ-BV-CTL-36	35	360	387	550	890	1.5	1.5	1S	@	@	30
HTPJ-BV-CTL-39	45	387	430	600	940	1.5	1.5	1S	@	@	30
HTPJ-BV-CTL-43	60	430	470	642	970	1.5	1.5	1S	@	@	30
HTPJ-BV-CTL-47	80	470	565	712	1040	2.0	2.0	1S	@	@	30
HTPJ-BV-CTL-47H	100	470	565	822	1150	2.0	2.0	1S	@	@	30
HTPJ-BV-CTL-565	150	565	635	902	1220	2.0	2.0	1.5S	@	@	30
HTPJ-BV-CTL-635	200	635	700	952	1270	2.0	2.0	1.5S	@	@	30
HTPJ-BV-CTL-77	300	770	850	1037	1340	2.0	2.0	2S	@	@	30
