HTPJ-B耐圧ジャケット脚付ホッパー容器・タンク底バルブ

ジャケット容器

HTPJ-B 耐圧ジャケット脚付ホッパー容器・タンク底バルブ｜加圧温調とスムーズ排出を両立

機能・特長ポイント：耐圧ジャケットで温調・加圧対応／脚付ホッパーで安定設置と排出性向上／タンク底バルブで残液を抑制／サニタリー仕様で分解洗浄が容易

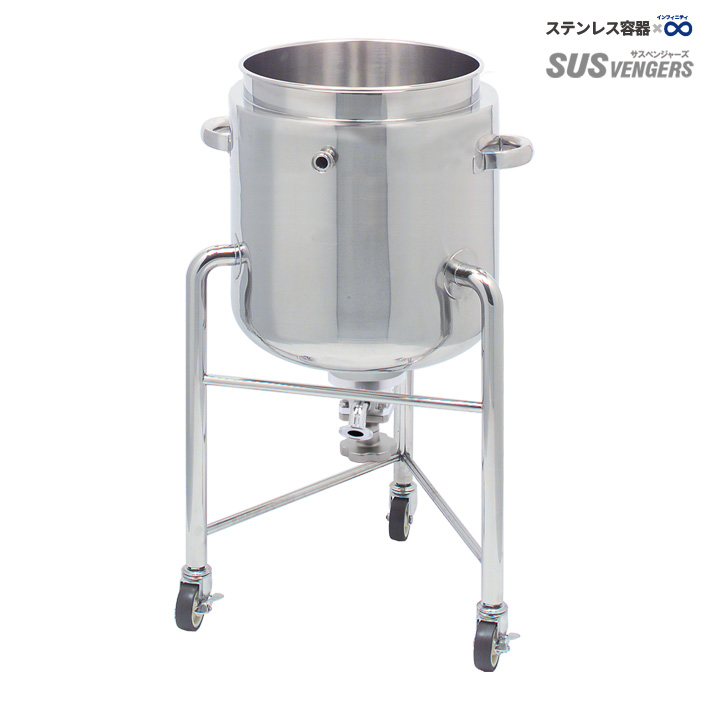

HTPJ-Bは、耐圧仕様の温調ジャケットを備えた脚付ホッパー型ステンレス容器です。
温水・冷却水を循環させることで内容物を効率的に加温・冷却し、安定した温度管理を実現します。
ホッパー形状とタンク底バルブにより排出性が高く、残液を最小化。脚付構造で設置安定性と作業性にも優れています。
サニタリー仕様・内外面バフ研磨仕上げにより衛生的で、食品・化学・医薬品などの温調・充填・排出工程に最適です。

カスタム容器

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

コンビネーション容器

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

MU-HTPJ 攪拌ユニット容器

マウント型攪拌ユニット容器

MU-HTPJ-N 攪拌ユニット容器

クランプ型攪拌ユニット容器

製品概要

●容量：20L～300L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aヘルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

耐圧ジャケットの仕様

●ジャケット使用圧力：0～0.1Mpa

●ジャケット使用温度：冷水～温水

●容器内槽は大気圧

耐圧ジャケットご使用時の注意

・必ず使用圧力以内でご使用下さい。

・内圧がある時は、クランプ等を絶対にゆるめないで下さい。

・ご使用にあたっては、注意事項をお守りください。

選べる蓋タイプ（スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋）

●蓋の仕様は、用途に合わせて3タイプから選択できます。

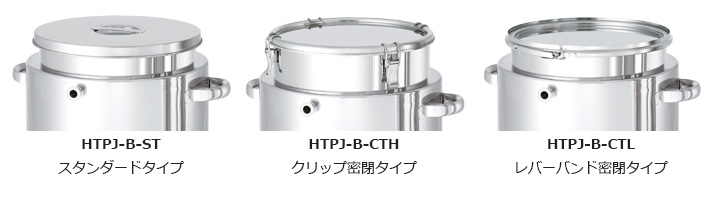

HTPJ-B 蓋タイプ比較：スタンダード蓋／クリップ密閉蓋／レバーバンド密閉蓋の構造違い

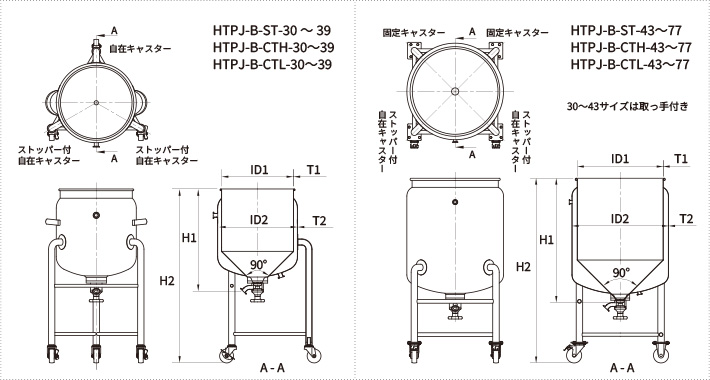

製品仕様図

サイズ・仕様一覧（型式・仕様・標準価格・納期）

HTPJ-ST スタンダードタイプ

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTPJ-B-ST-30	20	300	330	427	810	1.5	1.5	1S	@	@	30
HTPJ-B-ST-33	25	330	360	447	830	1.5	1.5	1S	@	@	30
HTPJ-B-ST-36	35	360	387	507	890	1.5	1.5	1S	@	@	30
HTPJ-B-ST-39	45	387	430	557	940	1.5	1.5	1S	@	@	30
HTPJ-B-ST-43	60	430	470	600	970	1.5	1.5	1S	@	@	30
HTPJ-B-ST-47	80	470	565	670	1040	2.0	2.0	1S	@	@	30
HTPJ-B-ST-47H	100	470	565	780	1150	2.0	2.0	1S	@	@	30
HTPJ-B-ST-565	150	565	635	850	1220	2.0	2.0	1S	@	@	30
HTPJ-B-ST-635	200	635	700	900	1270	2.0	2.0	1S	@	@	30
HTPJ-B-ST-77	300	770	850	970	1340	2.0	2.0	1S	@	@	30

横にスクロールできます →

HTPJ-CTH クリップ密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTPJ-B-CTH-30	20	300	330	427	810	1.5	1.5	1S	@	@	30
HTPJ-B-CTH-33	25	330	360	447	830	1.5	1.5	1S	@	@	30
HTPJ-B-CTH-36	35	360	387	507	890	1.5	1.5	1S	@	@	30
HTPJ-B-CTH-39	45	387	430	557	940	1.5	1.5	1S	@	@	30
HTPJ-B-CTH-43	60	430	470	600	970	1.5	1.5	1S	@	@	30
HTPJ-B-CTH-47	80	470	565	670	1040	2.0	2.0	1S	@	@	30
HTPJ-B-CTH-47H	100	470	565	780	1150	2.0	2.0	1S	@	@	30
HTPJ-B-CTH-565	150	565	635	850	1220	2.0	2.0	1S	@	@	30
HTPJ-B-CTH-635	200	635	700	900	1270	2.0	2.0	1S	@	@	30
HTPJ-B-CTH-77	300	770	850	970	1340	2.0	2.0	1S	@	@	30

横にスクロールできます →

HTPJ-CTL レバーバンド密閉タイプ

【標準価格：フランジ型バルブ仕様】

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID1	ID2	H1	H2	T1	T2	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	サイズ	SUS304	SUS316L	（日）
HTPJ-B-CTL-30	20	300	330	427	810	1.5	1.5	1S	@	@	30
HTPJ-B-CTL-33	25	330	360	447	830	1.5	1.5	1S	@	@	30
HTPJ-B-CTL-36	35	360	387	507	890	1.5	1.5	1S	@	@	30
HTPJ-B-CTL-39	45	387	430	557	940	1.5	1.5	1S	@	@	30
HTPJ-B-CTL-43	60	430	470	600	970	1.5	1.5	1S	@	@	30
HTPJ-B-CTL-47	80	470	565	670	1040	2.0	2.0	1S	@	@	30
HTPJ-B-CTL-47H	100	470	565	780	1150	2.0	2.0	1S	@	@	30
HTPJ-B-CTL-565	150	565	635	850	1220	2.0	2.0	1S	@	@	30
HTPJ-B-CTL-635	200	635	700	900	1270	2.0	2.0	1S	@	@	30
HTPJ-B-CTL-77	300	770	850	970	1340	2.0	2.0	1S	@	@	30
