Jacketed Containers

温調ジャケット容器

 4

DTSJ4 Jacketed Containers

ジャケット鏡板容器ジャケット容器

DTSJジャケット鏡板容器(温調ジャケット付き・排出性・洗浄性に優れたステンレス容器)の外観写真

DTSJ ジャケット鏡板容器|排出性・洗浄性に優れた温調ジャケット付きステンレス容器

機能・特長ポイント:温水・冷却水で温度管理が可能/鏡板容器ベースで排出性・洗浄性に優れる/オールステンレス製で衛生的かつ耐久性

DTS鏡板容器をベースに、温度管理が可能なジャケットを装備したモデルです。
ジャケット部に温水または冷却水を循環させることで、内容物の保温や冷却が可能です。

ジャケット内は、加圧・減圧に対応していません。

カスタマイズにより、耐圧ジャケット仕様の製作も可能です。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

製品概要

容量:20L~200L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ジャケットノズル:15Aへルール(IN/OUT)

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

ジャケットご使用時の注意

ジャケット内は加圧・減圧できません。

ジャケット内に加圧・減圧を行うと容器の変形の原因となります。

ご使用にあたっては、注意事項をお守りください。

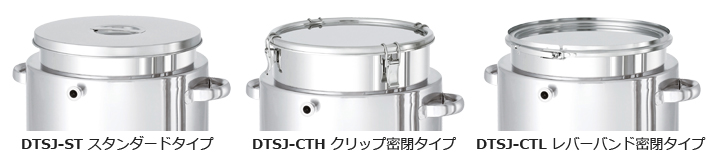

選べる蓋タイプ(スタンダード蓋、クリップ密閉蓋、レバーバンド密閉蓋)

蓋の仕様は、用途に合わせて3タイプから選択できます。

DTSJジャケット鏡板容器 蓋タイプ(スタンダード蓋・クリップ密閉蓋・レバーバンド密閉蓋の比較写真)

製品仕様図

DTSJジャケット鏡板容器 製品仕様図(寸法・容量・主要サイズ表記)

蓋タイプ別 サイズ・仕様一覧 (型式・仕様・標準価格・納期)

DTSJ-ST スタンダードタイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H1 H2 T1 T2 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) (mm) SUS304 SUS316L (日)
DTSJ-ST-18 4 180 240 200 230 1.2 1.2 @ @ 30
DTSJ-ST-21 7 210 270 250 280 1.2 1.2 @ @ 30
DTSJ-ST-24 10 240 300 270 300 1.2 1.2 @ @ 30
DTSJ-ST-27 15 270 330 310 340 1.2 1.2 @ @ 30
DTSJ-ST-30 20 300 360 330 360 1.2 1.2 242,000 278,000 30
DTSJ-ST-33 25 330 387 350 380 1.2 1.2 257,000 296,000 30
DTSJ-ST-36 35 360 430 400 430 1.2 1.2 268,000 308,000 30
DTSJ-ST-39 45 387 430 440 470 1.2 1.2 284,000 326,000 30
DTSJ-ST-43 60 430 470 480 510 1.2 1.5 308,000 354,000 30
DTSJ-ST-47 80 470 565 530 570 1.5 1.5 417,000 480,000 30
DTSJ-ST-47H 100 470 565 650 690 1.5 1.5 450,000 517,000 30
DTSJ-ST-565 150 565 635 680 720 1.5 1.5 608,000 700,000 30
DTSJ-ST-565H 200 565 635 880 920 1.5 1.5 665,000 764,000 30

DTSJ-CTH クリップ密閉タイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H1 H2 T1 T2 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) (mm) SUS304 SUS316L (日)
DTSJ-CTH-18 4 180 240 200 230 1.2 1.2 @ @ 30
DTSJ-CTH-21 7 210 270 250 280 1.2 1.2 @ @ 30
DTSJ-CTH-24 10 240 300 270 300 1.2 1.2 @ @ 30
DTSJ-CTH-27 15 270 330 310 340 1.2 1.2 @ @ 30
DTSJ-CTH-30 20 300 360 330 360 1.2 1.2 258,000 297,000 30
DTSJ-CTH-33 25 330 387 350 380 1.2 1.2 274,000 315,000 30
DTSJ-CTH-36 35 360 430 400 430 1.2 1.2 284,000 327,000 30
DTSJ-CTH-39 45 387 430 440 470 1.2 1.2 300,000 345,000 30
DTSJ-CTH-43 60 430 470 480 510 1.2 1.5 325,000 373,000 30
DTSJ-CTH-47 80 470 565 530 570 1.5 1.5 437,000 502,000 30
DTSJ-CTH-47H 100 470 565 650 690 1.5 1.5 470,000 540,000 30
DTSJ-CTH-565 150 565 635 680 720 1.5 1.5 658,000 757,000 30
DTSJ-CTH-565H 200 565 635 880 920 1.5 1.5 714,000 821,000 30

DTSJ-CTL レバーバンド密閉タイプ

・型式をクリックするとPDF図面が表示されます。
・標準価格を-クリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 H1 H2 T1 T2 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) (mm) SUS304 SUS316L (日)
DTSJ-CTL-24 10 240 300 270 300 1.2 1.2 @ @ 30
DTSJ-CTL-27 15 270 330 310 340 1.2 1.2 @ @ 30
DTSJ-CTL-30 20 300 360 330 360 1.2 1.2 267,000 307,000 30
DTSJ-CTL-33 25 330 387 350 380 1.2 1.2 278,000 319,000 30
DTSJ-CTL-36 35 360 430 400 430 1.2 1.2 288,000 331,000 30
DTSJ-CTL-39 45 387 430 440 470 1.2 1.2 303,000 349,000 30
DTSJ-CTL-43 60 430 470 480 510 1.2 1.5 328,000 377,000 30
DTSJ-CTL-47 80 470 565 530 570 1.5 1.5 454,000 522,000 30
DTSJ-CTL-47H 100 470 565 650 690 1.5 1.5 487,000 560,000 30
DTSJ-CTL-565 150 565 635 680 720 1.5 1.5 682,000 784,000 30
DTSJ-CTL-565H 200 565 635 880 920 1.5 1.5 738,000 849,000 30

製品シリーズについて

・三広アステック:シリーズ企画・設計

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・DTSJ鏡板ジャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
