Jacket containers

ジャケット容器

 4

HTFJ4 Jacket containers

ジャケット型ホッパー容器(へルール接続型)ジャケット容器

ステンレス容器【HTFJジャケット型ホッパー容器(へルール接続型)】

HTFホッパー容器(へルール接続型)をベースに保温・冷却用のジャケットがついたステンレス容器です。

ジャケットに温水や冷却水を入れて内容物の保温や冷却用として使用します。

容器内の内容物は、底部のノズルから排出できます。

※ジャケット内は還流式で内圧はかけられません。

標準仕様をベースに高さの変更、ノズルの取付などご使用条件に応じたカスタマイズが可能です。
攪拌機ポンプ、ヒーター、温度計等の機器と組み合わせる事により様々な工程でご使用いただけます。

容量:4L~20L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ジャケットノズル:15Aへルール(IN/OUT)

密閉タイプガスケット:シリコンゴム

オプションガスケット:NBR・EPDM・ CR・ FKM

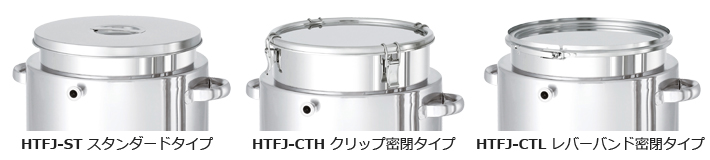

蓋タイプ 用途に合わせて3タイプから選択できます。

蓋タイプ
仕様図

ラインナップ(仕様・標準価格・納期)各型式をクリックするとPDF図面(A3)が表示されます。

HTFJ-ST スタンダードタイプ

型式 容量 ID1 ID2 H T 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
HTFJ-ST-18 4 180 240 250 1.2 1S 154,000 177,000 30
HTFJ-ST-21 7 210 270 300 1.2 1S 159,000 182,000 30
HTFJ-ST-24 10 240 300 330 1.2 1.5S 163,000 188,000 30
HTFJ-ST-27 15 270 330 380 1.2 1.5S 174,000 200,000 30
HTFJ-ST-30 20 300 360 410 1.2 2S 182,000 209,000 30

HTFJ-CTH クリップ密閉タイプ

型式 容量 ID1 ID2 H T 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
HTFJ-CTH-18 4 180 240 250 1.2 1S 158,000 181,000 30
HTFJ-CTH-21 7 210 270 300 1.2 1S 165,000 189,000 30
HTFJ-CTH-24 10 240 300 330 1.2 1.5S 171,000 196,000 30
HTFJ-CTH-27 15 270 330 380 1.2 1.5S 181,000 208,000 30
HTFJ-CTH-30 20 300 360 410 1.2 2S 189,000 218,000 30

HTFJ-CTL レバーバンド密閉タイプ

型式 容量 ID1 ID2 H T 本体 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) へルール SUS304 SUS316L (日)
HTFJ-CTL-24 10 240 300 330 1.2 1.5S 179,000 206,000 30
HTFJ-CTL-27 15 270 330 380 1.2 1.5S 191,000 216,000 30
HTFJ-CTL-30 20 300 360 410 1.2 2S 204,000 234,000 30

■価格について

・標準価格は、税抜き価格です。

■納期について

・HTFJホッパージャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。

Vol7.ステンレス容器カタログ
PDF版のダウンロードもできます
