Jacket containers
ジャケット容器
KTJ4 Jacket containers
ジャケット型スロープ容器ジャケット容器
KTスロープ容器をベースに保温・冷却用のジャケットがついたモデルです。
ジャケットに温水や冷却水を入れて内容物の保温や冷却用として使用します。
容器内の内容物は、底部のノズルから排出できます。
※ジャケット内は加圧できません。
●容量:20L~200L
●材質:SUS304 , SUS316L
●表面仕上げ:内外面バフ研磨
●ジャケットノズル:15Aへルール(IN/OUT)
●密閉タイプガスケット:シリコンゴム
○オプションガスケット:NBR・EPDM・ CR・ FKM

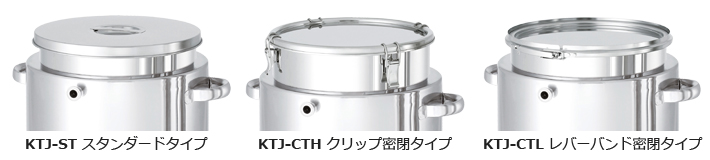

●蓋タイプ 用途に合わせて3タイプから選択できます。
ラインナップ(仕様・標準価格・納期)型式をクリックするとPDF図面が表示されます
KTJ-ST スタンダードタイプ
型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | 本体 | 標準価格(円) | 納期 | |
(L) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | へルール | SUS304 | SUS316L | (日) | |
KTJ-ST-30 | 20 | 300 | 360 | 320 | 400 | 1.2 | 1.2 | 1S | 220,000 | 253,000 | 30 |
---|---|---|---|---|---|---|---|---|---|---|---|
KTJ-ST-33 | 25 | 330 | 387 | 350 | 430 | 1.2 | 1.2 | 1S | 229,000 | 263,000 | 30 |
KTJ-ST-36 | 35 | 360 | 430 | 380 | 460 | 1.2 | 1.2 | 1S | 238,000 | 274,000 | 30 |
KTJ-ST-39 | 45 | 387 | 430 | 410 | 490 | 1.2 | 1.2 | 1S | 248,000 | 285,000 | 30 |
KTJ-ST-43 | 60 | 430 | 470 | 470 | 550 | 1.2 | 1.5 | 1S | 271,000 | 312,000 | 30 |
KTJ-ST-47 | 80 | 470 | 565 | 490 | 570 | 1.5 | 1.5 | 1S | 318,000 | 366,000 | 30 |
KTJ-ST-47H | 100 | 470 | 565 | 620 | 700 | 1.5 | 1.5 | 1S | 341,000 | 392,000 | 30 |
KTJ-ST-565 | 150 | 565 | 635 | 630 | 710 | 1.5 | 1.5 | 2S | 430,000 | 494,000 | 30 |
KTJ-ST-565H | 200 | 565 | 635 | 930 | 1010 | 1.5 | 1.5 | 2S | 477,000 | 548,000 | 30 |
KTJ-CTH クリップ密閉タイプ
型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | 本体 | 標準価格(円) | 納期 | |
(L) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | へルール | SUS304 | SUS316L | (日) | |
KTJ-CTH-30 | 20 | 300 | 360 | 320 | 400 | 1.2 | 1.2 | 1S | 234,000 | 269,000 | 30 |
---|---|---|---|---|---|---|---|---|---|---|---|
KTJ-CTH-33 | 25 | 330 | 387 | 350 | 430 | 1.2 | 1.2 | 1S | 243,000 | 279,000 | 30 |
KTJ-CTH-36 | 35 | 360 | 430 | 380 | 460 | 1.2 | 1.2 | 1S | 252,000 | 290,000 | 30 |
KTJ-CTH-39 | 45 | 387 | 430 | 410 | 490 | 1.2 | 1.2 | 1S | 262,000 | 301,000 | 30 |
KTJ-CTH-43 | 60 | 430 | 470 | 470 | 550 | 1.2 | 1.5 | 1S | 285,000 | 328,000 | 30 |
KTJ-CTH-47 | 80 | 470 | 565 | 490 | 570 | 1.5 | 1.5 | 1S | 338,000 | 388,000 | 30 |
KTJ-CTH-47H | 100 | 470 | 565 | 620 | 700 | 1.5 | 1.5 | 1S | 363,000 | 417,000 | 30 |
KTJ-CTH-565 | 150 | 565 | 635 | 630 | 710 | 1.5 | 1.5 | 2S | 455,000 | 523,000 | 30 |
KTJ-CTH-565H | 200 | 565 | 635 | 930 | 1010 | 1.5 | 1.5 | 2S | 502,000 | 577,000 | 30 |
KTJ-CTL レバーバンド密閉タイプ
型式 | 容量 | ID1 | ID2 | H1 | H2 | T1 | T2 | 本体 | 標準価格(円) | 納期 | |
(L) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | へルール | SUS304 | SUS316L | (日) | |
KTJ-CTL-30 | 20 | 300 | 360 | 320 | 400 | 1.2 | 1.2 | 1S | 240,000 | 276,000 | 30 |
---|---|---|---|---|---|---|---|---|---|---|---|
KTJ-CTL-33 | 25 | 330 | 387 | 350 | 430 | 1.2 | 1.2 | 1S | 246,000 | 283,000 | 30 |
KTJ-CTL-36 | 35 | 360 | 430 | 380 | 460 | 1.2 | 1.2 | 1S | 255,000 | 293,000 | 30 |
KTJ-CTL-39 | 45 | 387 | 430 | 410 | 490 | 1.2 | 1.2 | 1S | 264,000 | 304,000 | 30 |
KTJ-CTL-43 | 60 | 430 | 470 | 470 | 550 | 1.2 | 1.5 | 1S | 288,000 | 331,000 | 30 |
KTJ-CTL-47 | 80 | 470 | 565 | 490 | 570 | 1.5 | 1.5 | 1S | 340,000 | 391,000 | 30 |
KTJ-CTL-47H | 100 | 470 | 565 | 620 | 700 | 1.5 | 1.5 | 1S | 366,000 | 421,000 | 30 |
KTJ-CTL-565 | 150 | 565 | 635 | 630 | 710 | 1.5 | 1.5 | 2S | 462,000 | 532,000 | 30 |
KTJ-CTL-565H | 200 | 565 | 635 | 930 | 1010 | 1.5 | 1.5 | 2S | 509,000 | 586,000 | 30 |
■製品シリーズについて
・三広アステック:シリーズ企画・設計
■価格について
・標準価格は、税抜き価格です。
■納期について
・KTJスロープジャケット容器は、受注生産品です。
・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。
■販売価格と納期につきまして、詳しくはお問合せください。
