Pressure & Vacuum Vessels

圧力容器 加圧・減圧・真空

 9

PVFLJ-B9 Pressure & Vacuum Vessels

ジャケット脚付へルールオープン加圧容器・タンク底バルブ圧力容器 加圧・減圧・真空

PVFLJ-Bジャケット脚付へルールオープン圧力容器 タンク底バルブ付 サニタリー仕様ジャケット付ステンレス圧力容器 標準製品

PVFLJ-B ジャケット脚付へルールオープン加圧容器・タンク底バルブシリーズ|サニタリー仕様 ジャケット付・タンク底バルブ ステンレス加圧容器

機能・特長ポイント:サニタリー仕様/洗浄性良好/ジャケット保温・冷却対応/タンク底バルブ付/デッドスペース最小化/密閉圧送対応/カスタマイズに柔軟対応

ダイヤフラム式タンク底バルブを備えたジャケット付きヘルールオープン式ステンレス加圧容器シリーズです。
サニタリー仕様で洗浄性に優れ、デッドスペースが少なく攪拌機との併用にも最適です。
ジャケットによる内容液の保温・冷却が可能で、密閉状態での加圧液送や加圧濾過など多様なプロセスに対応します。
お客様の用途やご使用条件に合わせて、カスタム加圧容器や他機能とのコンビネーション加圧容器など、カスタマイズにも柔軟に対応します。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

容量:15L~80L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ガスケット類:シリコンゴム他

ジャケットノズル(IN/OUT):15Aへルール

タンク底バルブ:1S、手動

使用条件

使用圧力 本体:0~0.18MPa

使用圧力 ジャケット:0~0.09MPa

使用温度 本体:常温

使用温度 ジャケット:冷水~温水

使用上のご注意

必ず最高使用圧力以内でご使用ください。

容器または配管にリリーフバルブ等の安全装置を取り付けてご使用ください。

内圧が残っている場合は、クランプ等を絶対にゆるめないでください。

スチーム、または加熱・化学反応によって蒸気の発生する容器としては絶対に使用しないで下さい。

第二種圧力容器・小型圧力容器について

弊社では第二種圧力容器・小型圧力容器の製作が可能です。

当モデルをベースにした第二種圧力容器・小型圧力容器の製作は別途設計いたします。

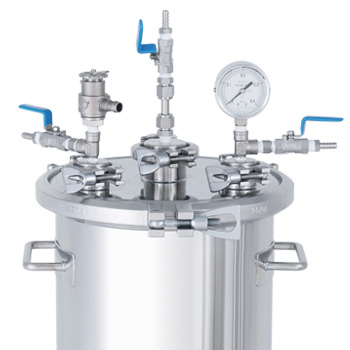

加圧液送ユニット・パーツ取付例

サニタリー仕様による高い洗浄性とクリーンな液送を実現する、加圧液送ユニットおよび各種パーツの取付例をご紹介します。
用途や運用条件に合わせて、さまざまなアクセサリーの取付カスタマイズにも柔軟に対応可能です。

・加圧容器用アクセサリー一覧はこちら >>

PVFLJ-Bジャケット脚付へルールオープン圧力容器 サニタリー仕様 加圧液送ユニット パーツ取付例

製品仕様図

PVFLJ-Bジャケット脚付へルールオープン圧力容器 タンク底バルブ付 製品仕様図 ジャケット付ステンレス圧力容器図面

サイズ・仕様一覧 (型式・仕様・標準価格・納期)

【標準価格:フランジ型バルブ仕様】

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 T H1 H2 標準へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) (本) サイズ×数 SUS304 SUS316L (日)
PVFLJ-B-250-15 15 259.4 309.5 2.0 434 834 3 1S×2
1.5S×2, 2S×1
1,308,000 1,452,000 30
PVFLJ-B-250-20 20 259.4 309.5 2.0 534 934 3 1,320,000 1,464,000 30
PVFLJ-B-300-30 30 309.5 345.6 2.0 535 934 3 1S×2
2S×3
1,404,000 1,572,000 30
PVFLJ-B-300-40 40 309.5 345.6 2.0 685 1084 3 1,416,000 1,584,000 30
PVFLJ-B-350-50 50 345.6 396.4 2.0 666 1064 3 1,548,000 1,728,000 30
PVFLJ-B-350-60 60 345.6 396.4 2.0 776 1174 3 1,560,000 1,740,000 30
PVFLJ-B-400-70 70 396.4 450 2.0 707 1104 4 1,620,000 1,836,000 30
PVFLJ-B-400-80 80 396.4 450 2.0 787 1184 4 1,644,000 1,848,000 30

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・PVFLJ-Bジャケット脚付へルールオープン加圧容器・タンク底バルブは、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。

#29
PVFLJ-B-350-40(S)ジャケット脚付へルールオープン加圧容器・タンク底バルブ カスタマイズ事例 #29のサムネイル写真
PVFLJ-B-350-40(S)
#12
PVFLJ-B-250-20(S)ジャケット脚付へルールオープン加圧容器・タンク底バルブ カスタマイズ事例 #12のサムネイル写真
PVFLJ-B-250-20(S)
