Pressure vessels

加圧容器

 9

PV9 Pressure vessels

加圧容器加圧容器

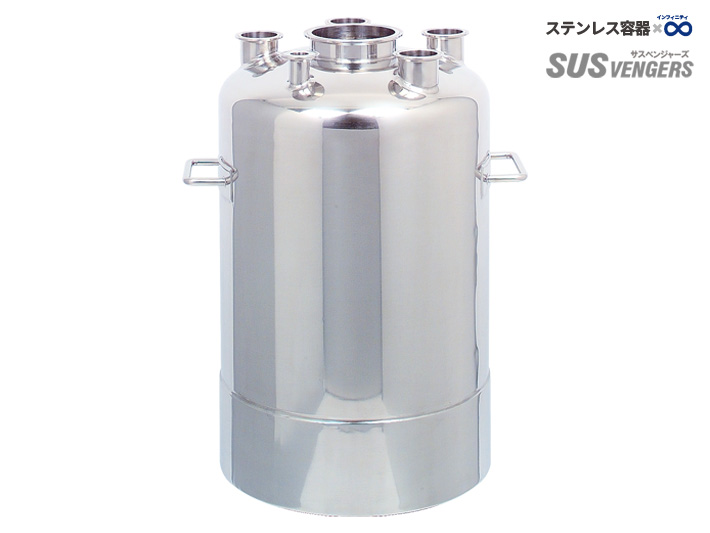

ステンレス加圧容器のPV加圧容器のPV-35-40

・ステンレス加圧容器の標準モデル。

・貯蔵されている薬液を、エアーまたは窒素ガスで圧送します。

・密閉状態での加圧液送や加圧濾過等に使用します。

・ご使用条件に応じてカスタム加圧容器、コンビネーション加圧容器にできます。

標準仕様をベースに高さの変更、ノズルの取付などご使用条件に応じたカスタマイズは可能です。
攪拌機ポンプ、ヒーター、温度計等の機器と組み合わせる事により様々な工程でご使用いただけます。

容量:30L~80L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ガスケット類:シリコンゴム他

使用条件

最高使用圧力 0.18MPa

常温使用

ステンレス加圧容器のPV加圧容器の仕様図面

使用上のご注意

■必ず最高使用圧力以内でご使用ください。

■容器または配管にリリーフバルブ等の安全装置を取り付けてご使用ください。

■内圧が残っている場合は、クランプ等を絶対にゆるめないでください。

■スチーム、または加熱・化学反応によって蒸気の発生する容器としては絶対に使用しないで下さい。

第二種圧力容器・小型圧力容器について

■弊社では第二種圧力容器・小型圧力容器の製作が可能です。

■当モデルをベースにした第二種圧力容器・小型圧力容器の製作は別途設計いたします。

ラインナップ(仕様・価格・納期)各型式をクリックするとPDF図面(A3)が表示されます。

型式 容量 ID1 ID2 T H1 H2 標準へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm)

サイズ×数

SUS304 SUS316L (日)
PV-35-30 30 350 108.3 2.0 450 470 4.5S×1
1S×1
2S×4
285,000 327,000 30
PV-35-35 35 350 108.3 2.0 500 520 292,000 335,000 30
PV-35-40 40 350 108.3 2.0 550 570 299,000 343,000 30
PV-40-40 40 400 133.8 2.0 470 490 5S×1
1S×1
2S×4
313,000 359,000 30
PV-40-50 50 400 133.8 2.0 550 570 320,000 367,000 30
PV-40-60 60 400 133.8 2.0 620 640 327,000 375,000 30
PV-45-60 60 450 159.2 2.0 540 560 6S×1
1S×1
2S×4
340,000 390,000 30
PV-45-70 70 450 159.2 2.0 600 620 347,000 398,000 30
PV-45-80 80 450 159.2 2.0 670 690 354,000 406,000 30

■価格について

・標準価格は、税抜き価格です。

■納期について

・PV標準加圧タンクは、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
