Pressure & Vacuum Vessels

圧力容器 加圧・減圧・真空

 9

PVOJ9 Pressure & Vacuum Vessels

ジャケットフランジオープン加圧容器圧力容器 加圧・減圧・真空

ジャケット付フランジオープン型ステンレス圧力容器 PVOJジャケットフランジオープン加圧容器 標準モデル 製品外観

PVOJ ジャケットフランジオープン加圧容器シリーズ|オープン式フランジ蓋・ジャケット付 サニタリー加圧容器

機能・特長ポイント:ジャケット付/フランジオープン式/サニタリー仕様/洗浄性良好/分解洗浄容易/密閉圧送・加圧濾過対応/カスタマイズに柔軟対応

温度調節が必要な内容液の加温・冷却に対応した、ジャケット付きフランジオープン式サニタリー加圧容器シリーズです。
オープン型構造により分解・洗浄が容易で、サニタリー仕様による高い衛生性を実現。
密閉状態での圧送や加圧濾過など多彩なプロセスに適応し、ご使用条件や用途に合わせてカスタム仕様やコンビネーション加圧容器など、カスタマイズにも柔軟に対応します。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。
攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

容量:20L~200L

材質:SUS304 , SUS316L

表面仕上げ:内外面バフ研磨

ガスケット類:シリコンゴム他

ジャケットノズル(IN/OUT):15Aへルール

使用条件

使用圧力 本体:0~0.18MPa

使用圧力 ジャケット:0~0.09MPa

使用温度 本体:常温

使用温度 ジャケット:冷水~温水

使用上のご注意

必ず最高使用圧力以内でご使用ください。

容器または配管にリリーフバルブ等の安全装置を取り付けてご使用ください。

内圧が残っている場合は、クランプ等を絶対にゆるめないでください。

スチーム、または加熱・化学反応によって蒸気の発生する容器としては絶対に使用しないで下さい。

第二種圧力容器・小型圧力容器について

弊社では第二種圧力容器・小型圧力容器の製作が可能です。

当モデルをベースにした第二種圧力容器・小型圧力容器の製作は別途設計いたします。

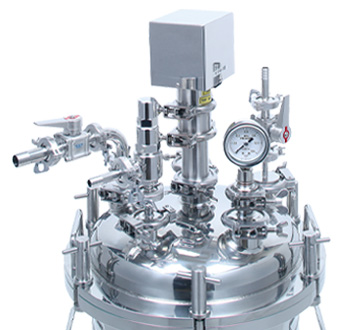

加圧液送ユニット・パーツ取付例

サニタリー仕様による高い洗浄性とクリーンな液送を実現する、加圧液送ユニットおよび各種パーツの取付例をご紹介します。
用途や運用条件に合わせて、さまざまなアクセサリーの取付カスタマイズにも柔軟に対応可能です。

・加圧容器用アクセサリー一覧はこちら >>

ジャケット付ステンレス圧力容器 PVOJジャケットフランジオープン加圧容器 パーツ取付例 サニタリー仕様

製品仕様図

ジャケット付フランジオープン型ステンレス圧力容器 PVOJジャケットフランジオープン加圧容器 製品仕様図

サイズ・仕様一覧 (型式・仕様・標準価格・納期)

・型式をクリックするとPDF図面が表示されます。
・標準価格をクリックするとオンラインストアに移動します。
型式 容量 ID1 ID2 T H1 H2 標準へルール 標準価格(円) 納期
(L) (mm) (mm) (mm) (mm) (mm) サイズ×数 SUS304 SUS316L (日)
PVOJ-30-20 20 300 350 2.0 335 515 1S×1
2S×5
793,000 924,000 30
PVOJ-30-25 25 300 350 2.0 405 585 808,000 941,000 30
PVOJ-30-30 30 300 350 2.0 475 655 826,000 961,000 30
PVOJ-35-30 30 350 400 2.0 366 555 1,031,000 1,212,000 30
PVOJ-35-35 35 350 400 2.0 416 605 1,056,000 1,236,000 30
PVOJ-35-40 40 350 400 2.0 466 655 1,078,000 1,260,000 30
PVOJ-40-40 40 400 450 2.0 383 585 1,187,000 1,392,000 30
PVOJ-40-50 50 400 450 2.0 463 665 1,212,000 1,428,000 30
PVOJ-40-60 60 400 450 2.0 543 745 1,236,000 1,452,000 30
PVOJ-45-60 60 450 500 2.0 451 665 1,344,000 1,584,000 30
PVOJ-45-70 70 450 500 2.0 511 725 1,368,000 1,620,000 30
PVOJ-45-80 80 450 500 2.0 571 785 1,392,000 1,644,000 30
PVOJ-50-80 80 500 550 2.0 482 705 1,488,000 1,764,000 30
PVOJ-50-90 90 500 550 2.0 532 755 1,524,000 1,800,000 30
PVOJ-50-100 100 500 550 2.0 582 805 1,548,000 1,836,000 30
PVOJ-55-100 100 550 600 2.0 507 745 1,884,000 2,220,000 30
PVOJ-55-150 150 550 600 2.0 717 955 1,920,000 2,256,000 30
PVOJ-60-150 150 600 650 2.0 627 875 2,136,000 2,508,000 30
PVOJ-60-200 200 600 650 2.0 807 1055 2,172,000 2,556,000 30

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・PVOJジャケットフランジオープン加圧容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
