  4. 圧力容器 #31

カスタム容器・コンビネーション容器 導入事例アーカイブ

圧力容器 オーダーメイド #31

製品名：幅広脚仕様ヘルールオープン加圧容器

型式：PVOL-B-50-100(S)

●標準容器：PVOL-B 脚付フランジオープン加圧容器・タンク底バルブ

●カスタム：タンク底ボールバルブTVCX、高さ変更、幅広脚、蓋ヘルール変更

●コンビネーション：防爆エアモーター撹拌機KY型（カタログ外仕様）

●納入先：製薬・医薬品メーカー様

－図面画像からPDF図面が新しいタブで開きます－

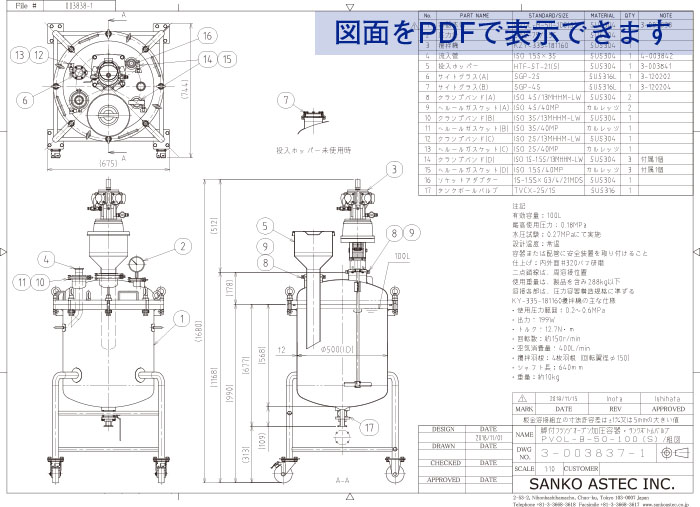

幅広脚仕様ヘルールオープン加圧容器の図面1

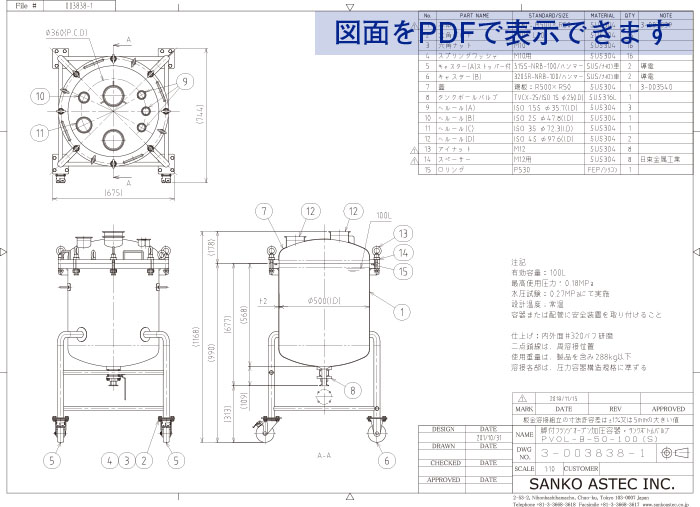

幅広脚仕様ヘルールオープン加圧容器の図面2－図面画像からPDF図面が新しいタブで開きます－

スイングボルト仕様に変更

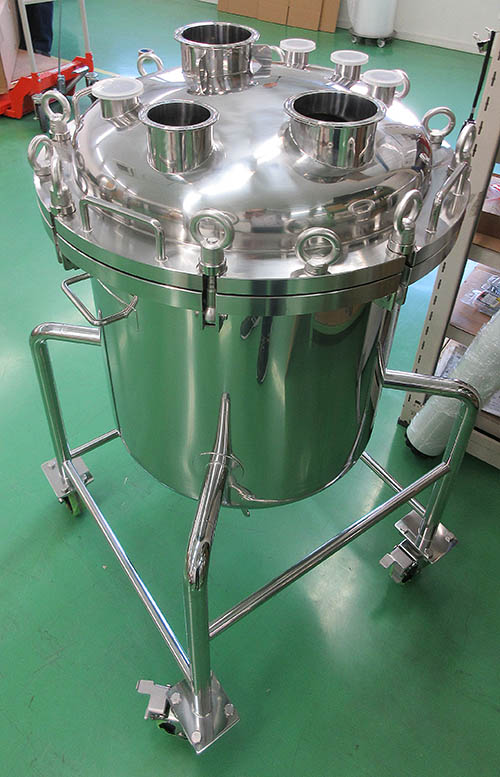

幅広脚仕様ヘルールオープン加圧容器の蓋

タンク底ボールバルブに変更

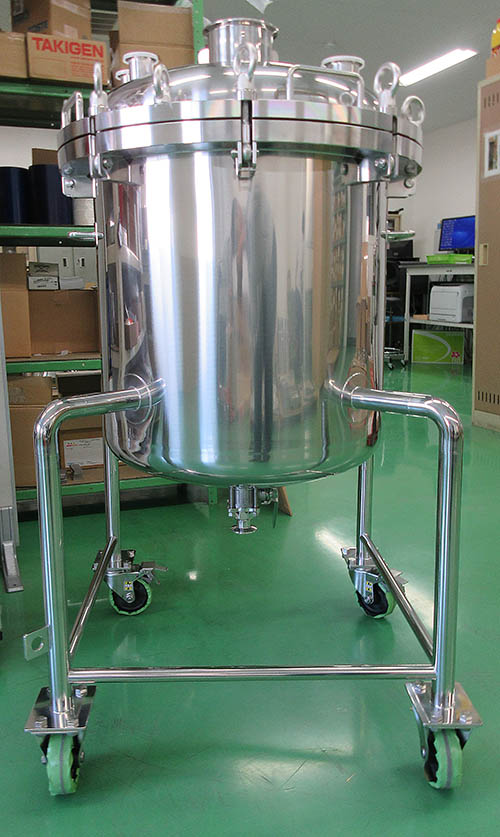

幅広脚仕様ヘルールオープン加圧容器の正面

撹拌機取付のため脚幅を変更

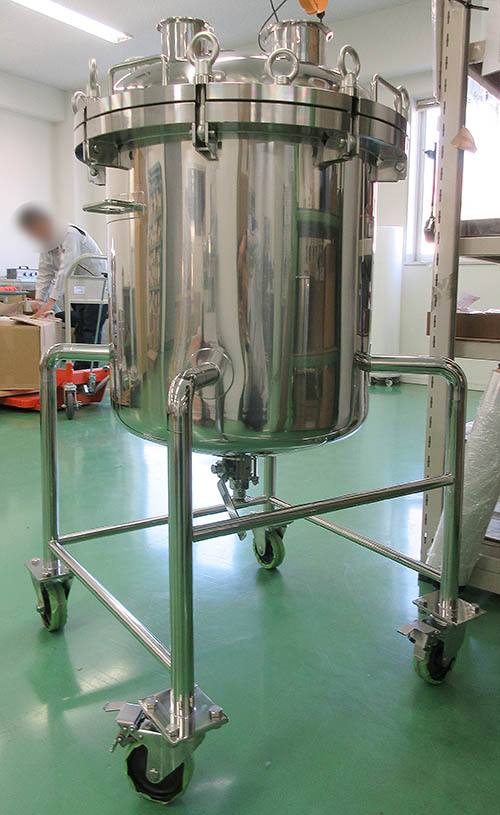

幅広脚仕様ヘルールオープン加圧容器の側面
