SGP 一体型サイトグラス（覗き窓）｜安全設計・容器内部観察・視認用アクセサリー

機能・特長ポイント：容器内部観察／一体構造でガラス脱落防止／SUS316L標準・ガラス選択可／ヘルール接続で着脱・洗浄容易

ガラスを窓枠と上蓋の間でボルト固定する一体型の覗き窓です。取り扱いやすく、脱落によるガラス破損のリスクを抑えます。
ボディ材質は標準でSUS316Lを採用。ガスケットは標準のシリコンに加え、運用条件に応じてPTFEやFKMなどへの変更も可能です。
ヘルール接続のため着脱・分解洗浄が容易で、衛生管理が求められる設備に適合します。ガラスはテンパックス（PX）またはテンパックス強化（TPX）をご選択ください。
※加圧容器で使用する場合はテンパックス強化（TPX）をご選定ください。耐圧は各型式の図面でご確認ください。

製品概要

●窓枠、上蓋：SUS316L

●ガスケット：シリコンゴム

●オプションガスケット：FKM・PTFE 他

●窓ガラス：テンパックス・テンパックス強化T

※加圧容器でご使用になる場合は、テンパックス強化をご選択ください。

SGP 一体型サイトグラス使用例

※へルールへの取り付けには、へルールガスケットとクランプバンドが必要です（別売り）。

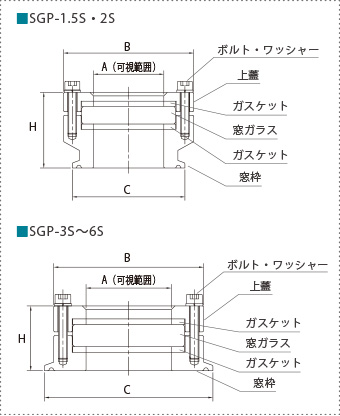

製品仕様図

オンラインストアへ（準備中）

ラインアップの購入ページへ移動

サイズ・仕様一覧（型式・仕様・標準価格・納期）

テンパックス PX

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	A	B	C	H	接続へルール	標準価格	納期
型式	（mm）	（mm）	（mm）	（mm）	サイズ	（円・税抜）	（日）
SGP-1.5S	32	64	50.5	33.5	1.5S	40,400	2~3
SGP-2S	40	74	64	33.5	2S	42,700	2~3
SGP-3S	46	81	91	25	3S	48,300	2~3
SGP-4S	70	108	119	25	4S	56,800	2~3
SGP-5S	95	139.8	155	26	5S	107,000	20
SGP-6S	123	165.2	183	26	6S	135,000	20

横にスクロールできます →

テンパックス強化 TPX

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	A	B	C	H	接続へルール	標準価格	納期
型式	（mm）	（mm）	（mm）	（mm）	サイズ	（円・税抜）	（日）
SGP-1.5S-T	32	64	50.5	33.5	1.5S	42,800	20
SGP-2S-T	40	74	64	33.5	2S	45,100	20
SGP-3S-T	46	81	91	25	3S	50,700	20
SGP-4S-T	70	108	119	25	4S	59,500	20
SGP-5S-T	95	139.8	155	26	5S	109,000	20
SGP-6S-T	123	165.2	183	26	6S	140,000	20
