GS-FILアミ付ヘルールガスケット

容器拡張アクセサリー

GS-FIL アミ付ヘルールガスケット(PTFEガスケット+SUS316平織金網)の外観

GS-FIL アミ付ヘルールガスケット|PTFE一体型フィルター・SUS316メッシュ(#40~#200)

機能・特長ポイント:異物トラップ/ヘルール接続で着脱容易/PTFE×SUS316/メッシュ選択可

GS-FIL アミ付ヘルールガスケットは、PTFE製ヘルールガスケットにSUS316平織金網を一体化した簡易フィルターです。
配管ラインや容器取り合い部での異物トラップ、前処理ストレーナー用途に適し、ヘルール接続のため着脱・洗浄が容易です。
メッシュは#40/#60/#100/#150/#200を用意(#100以上は補強のため二重構造)。初回ご使用時は、目詰まり条件や圧損、破損有無を試運転でご確認ください。

製品概要

ヘルール部材質:硬質PTFE

メッシュ部材質:SUS316

※ヘルールクランプで締め付けることでメッシュ部の強度が出る構造です。

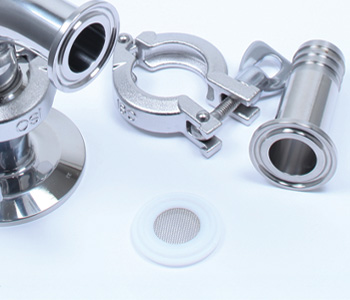

アミ付ヘルールガスケット使用例

GS-FIL アミ付ヘルールガスケットの使用例(配管ラインでの異物トラップ・前処理ストレーナー)

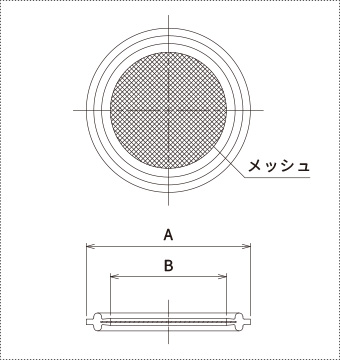

製品仕様図

GS-FIL アミ付ヘルールガスケットの仕様図(PTFEガスケット・SUS316メッシュ・ヘルール接続)

サイズ・仕様一覧 (型式・仕様・標準価格・納期)

  • 型式をクリックするとPDF図面が表示されます。
  • 標準価格をクリックするとオンラインストアに移動します。
型 式 メッシュ A B 接続へルール 標準価格(円) 納期
# (mm) (mm) サイズ (円・税抜) (日)
GS-FIL-15A/#40 40 34 18.4 15A 10,000 5
GS-FIL-1S/#40 40 50.5 23 1S 10,700 5
GS-FIL-1.5S/#40 40 50.5 35.7 1.5S 11,100 5
GS-FIL-2S/#40 40 64 47.8 2S 12,000 5
GS-FIL-15A/#60 60 34 18.4 15A 10,000 5
GS-FIL-1S/#60 60 50.5 23 1S 10,700 5
GS-FIL-1.5S/#60 60 50.5 35.7 1.5S 11,100 5
GS-FIL-2S/#60 60 64 47.8 2S 12,000 5
GS-FIL-15A/#100 100 34 18.4 15A 16,000 5
GS-FIL-1S/#100 100 50.5 23 1S 16,700 5
GS-FIL-1.5S/#100 100 50.5 35.7 1.5S 16,900 5
GS-FIL-2S/#100 100 64 47.8 2S 17,600 5
GS-FIL-15A/#150 150 34 18.4 15A 16,000 5
GS-FIL-1S/#150 150 50.5 23 1S 16,700 5
GS-FIL-1.5S/#150 150 50.5 35.7 1.5S 16,900 5
GS-FIL-2S/#150 150 64 47.8 2S 17,600 5
GS-FIL-15A/#200 200 34 18.4 15A 16,000 5
GS-FIL-1S/#200 200 50.5 23 1S 16,700 5
GS-FIL-1.5S/#200 200 50.5 35.7 1.5S 16,900 5
GS-FIL-2S/#200 200 64 47.8 2S 17,600 5
横にスクロールできます →

価格について

・標準価格は、税抜き価格です。

・標準価格(@)は、都度お見積です。

納期について

・納期日数は営業日換算の目安です。実際の納期は前後する場合があります。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

販売価格と納期につきまして、詳しくはお問合せください。
