FFE ヘルール変換アダプター：異径ヘルールのサニタリー接続用、SUS304/SUS316L、バフ研磨・電解研磨対応

FFE ヘルール変換アダプター｜異径ヘルールの確実接続・既設配管の流用に最適

機能・特長ポイント：異径ヘルールの変換接続／サニタリークランプ対応で着脱容易／SUS304・SUS316L選択可／バフ研磨・電解研磨（EP）対応

FFE ヘルール変換アダプターは、既設タンクや配管側のヘルール径と、取り付けたい機器のヘルール径が異なる場合に、サニタリークランプで確実・衛生的に接続できる変換継手です。
ラインの更新や機器入替時に配管改造を最小化でき、立上げ時間の短縮に貢献します。
材質は、SUS304／SUS316Lを用意し、表面はバフ研磨を標準、クリーン度をさらに高めたい用途向けに電解研磨オプションにも対応。型式ごとに図面PDF・標準価格・納期を掲載しています。
型式一覧にないサイズの特注製作
もご相談ください。

製品概要

●材質：SUS304 , SUS316L

●表面仕上げ：バフ研磨

○表面仕上げオプション：電解研磨

へルール変換アダプター使用例

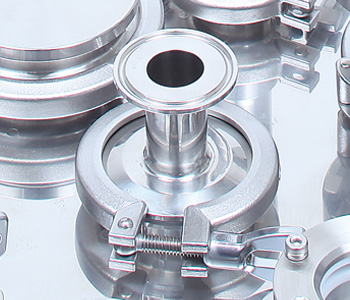

FFE ヘルール変換アダプターの取付例：既設タンク側ヘルールに異径機器をサニタリークランプで接続

※容器側のへルールへの取り付けに必要なへルールガスケットとクランプバンドは、別売りです。

製品仕様図

オンラインストアへ（準備中）

ラインアップの購入ページへ移動

サイズ・仕様一覧（型式・仕様・標準価格・納期）

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	へルール A	へルール B	D	L	標準価格（円）		納期
型式	サイズ	サイズ	（mm）	（mm）	SUS304	SUS316L	（日）
FFE-8×1	8A	1S	10.5	42	－	21,600	14
FFE-10×1	10A	1S	14.0	42	－	21,600	14
FFE-15×1	15A	1S	18.4	42	－	21,600	14
FFE-8×2	8A	2S	10.5	42	－	22,700	14
FFE-10×2	10A	2S	14.0	42	－	22,700	14
FFE-15×2	15A	2S	18.4	42	－	22,700	14
FFE-1×2	1S	2S	23.0	42	18,900	20,500	14
FFE-1.5×2	1.5S	2S	35.7	42	18,900	20,500	14
FFE-1×3	1S	3S	23.0	42	22,900	25,100	14
FFE-1.5×3	1.5S	3S	35.7	42	22,900	25,100	14
FFE-2×3	2S	3S	47.8	42	26,000	28,400	14
FFE-1×4	1S	4S	23.0	42	26,200	29,700	14
FFE-1.5×4	1.5S	4S	35.7	42	26,200	29,700	14
FFE-2×4	2S	4S	47.8	42	29,300	33,000	14
FFE-2.5×4	2.5S	4S	59.5	42	32,300	36,300	14
FFE-3×4	3S	4S	72.3	42	37,200	41,600	14
