Accessories for containers

容器用アクセサリー

12

へルールフランジアダプター FFL12 Accessories for containers

容器用アクセサリー

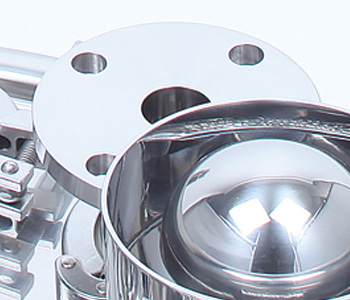

へルールフランジアダプターFFL

・ヘルールとJISフランジに変換するためのアダプターです。
・ヘルールにフランジ付の機器等を接続する際に使用します。

●材質：SUS304 , SUS316L

●表面仕上げ：バフ研磨

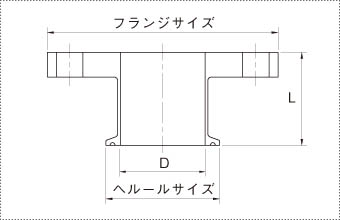

へルールフランジアダプターFFLの製品仕様図

■JIS5Kフランジ型（仕様・価格・納期）型式をクリックするとPDF図面が表示されます

型 式 へルール フランジ D L 標準価格（円） 納期
サイズ サイズ （mm） （mm） SUS304 SUS316L （日）
FFL-10×J5-10 10A JIS5K10A 14.0 60 － 32,600 14
FFL-15×J5-15 15A JIS5K15A 18.4 60 － 26,400 14
FFL-1×J5-20 1S JIS5K20A 23.0 60 22,900 24,600 14
FFL-1×J5-25 1S JIS5K25A 23.0 60 23,500 25,500 14
FFL-1.5×J5-32 1.5S JIS5K32A 35.7 60 26,600 29,700 14
FFL-1.5×J5-40 1.5S JIS5K40A 35.7 60 26,600 29,700 14
FFL-2×J5-40 2S JIS5K40A 47.8 60 31,000 34,300 14
FFL-2×J5-50 2S JIS5K50A 47.8 60 33,000 37,400 14
FFL-2.5×J5-50 2.5S JIS5K50A 59.5 60 37,600 41,800 14
FFL-3×J5-65 3S JIS5K65A 72.3 60 41,800 47,100 14

■JIS10Kフランジ型（仕様・価格・納期）型式をクリックするとPDF図面が表示されます

型 式 へルール フランジ D L 標準価格（円） 納期
サイズ サイズ （mm） （mm） SUS304 SUS316L （日）
FFL-10×J10-10 10A JIS10K10A 14.0 60 － 26,600 14
FFL-15×J10-15 15A JIS10K15A 18.4 60 － 27,900 14
FFL-1×J10-20 1S JIS10K20A 23.0 60 24,000 26,600 14
FFL-1×J10-25 1S JIS10K25A 23.0 60 25,700 29,300 14
FFL-1.5×J10-32 1.5S JIS10K32A 35.7 60 28,800 33,200 14
FFL-1.5×J10-40 1.5S JIS10K40A 35.7 60 28,800 33,200 14
FFL-2×J10-40 2S JIS10K40A 47.8 60 32,800 37,200 14
FFL-2×J10-50 2S JIS10K50A 47.8 60 35,200 41,100 14
FFL-2.5×J10-50 2.5S JIS10K50A 59.5 60 39,600 44,900 14
FFL-3×J10-65 3S JIS10K65A 72.3 60 44,000 50,800 14

※上記以外のサイズにつきましては、お問い合わせ下さい。

■価格について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

■納期について

・へルールフランジアダプター FFLは、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
