カスタム容器・コンビネーション容器 製作実績アーカイブ

目的別容器 オーダーメイド #17

製品名:蓋ヘルール・特殊エルボ付脚付ホッパー容器

型式:HT-CTH-36(S)

標準容器:HT 脚付ホッパー容器

カスタム:ホッパー角度変更、設置用台座

コンビネーション:--

納入先:製缶メーカー様

-図面画像からPDF図面が新しいタブで開きます-

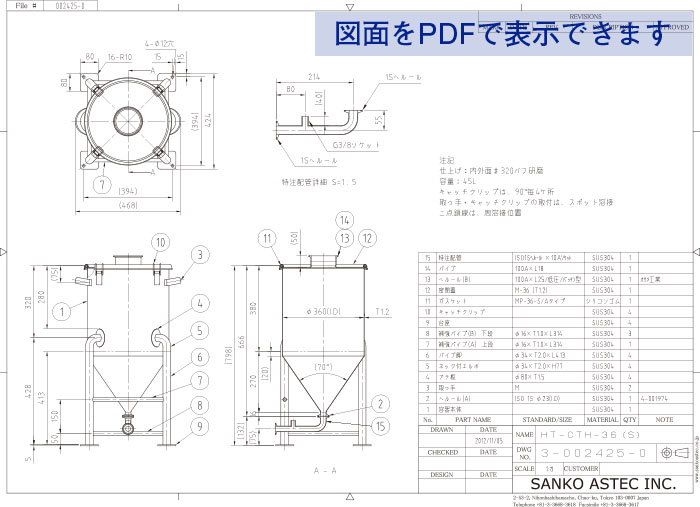

蓋ヘルール・特殊エルボ付脚付ホッパー容器 図面

クリップ密閉ホッパー容器70°

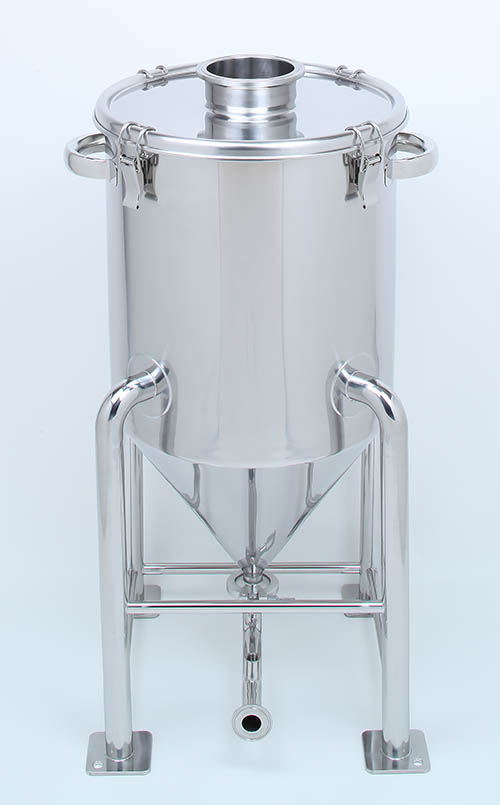

蓋ヘルール・特殊エルボ付脚付ホッパー容器 1

蓋にヘルールをバーリング加工で取付

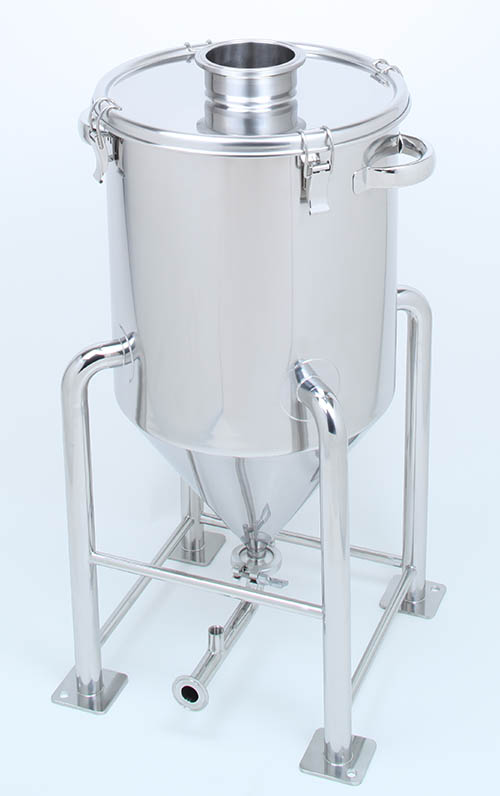

蓋ヘルール・特殊エルボ付脚付ホッパー容器 2
