  4. HTPJ耐圧ジャケット型脚付ホッパー容器

Jacket containers

ジャケット容器

 4

HTPJ4 Jacket containers

耐圧ジャケット型脚付ホッパー容器ジャケット容器

HTPJ耐圧ジャケット型脚付ホッパー容器

HT脚付ホッパー容器をベースに耐圧仕様の保温・冷却用のジャケットがついたモデルです。

ジャケットに温水や冷却水を入れて内容物の保温や冷却用として使用します。

容器内の内容物は、底部のノズルから排出できます。

カスタム容器
標準仕様をベースに高さの変更、ノズルの取付などご使用条件に応じたカスタマイズが可能です。
コンビネーション容器
攪拌機、ポンプ、ヒーター、温度計等の機器と組み合わせる事により様々な工程でご使用いただけます。
MU-HTPJ 撹拌容器ユニット
マウント型撹拌容器ユニット
MU-HTPJ-N 撹拌容器ユニット
クランプ型撹拌容器ユニット

●容量：20L～300L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●ジャケットノズル：15Aへルール（IN/OUT）

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

●ジャケット使用圧力：0～0.1Mpa

●ジャケット使用温度：冷水～温水

●容器内槽は大気圧

■必ず使用圧力以内でご使用下さい。

■内圧がある時は、クランプ等を絶対にゆるめないで下さい。

■ご使用にあたっては、注意事項をお守りください。

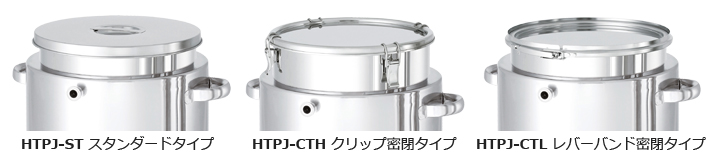

●蓋タイプ　用途に合わせて3タイプから選択できます。

HTPJ耐圧ジャケット型脚付ホッパー容器 蓋タイプ
HTPJ耐圧ジャケット型脚付ホッパー容器 製品仕様図

ラインナップ（仕様・標準価格・納期）型式をクリックするとPDF図面が表示されます

HTPJ-ST スタンダードタイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 本体 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） へルール SUS304 SUS316L （日）
HTPJ-ST-18 4 180 240 250※ 650※ 1.2 1.2 1S @ @ 30
HTPJ-ST-21 7 210 270 300※ 700※ 1.2 1.2 1S @ @ 30
HTPJ-ST-24 10 240 300 330※ 730※ 1.2 1.2 1S @ @ 30
HTPJ-ST-27 15 270 330 380※ 780※ 1.2 1.2 1S @ @ 30
HTPJ-ST-30 20 300 330 410 810 1.5 1.5 1S 495,000 567,000 30
HTPJ-ST-33 25 330 360 430 830 1.5 1.5 1S 517,000 593,000 30
HTPJ-ST-36 35 360 387 490 890 1.5 1.5 1S 540,000 619,000 30
HTPJ-ST-39 45 387 430 540 940 1.5 1.5 1S 562,000 645,000 30
HTPJ-ST-43 60 430 470 570 970 1.5 1.5 2S 608,000 694,000 30
HTPJ-ST-47 80 470 565 640 1040 2.0 2.0 2S 709,000 808,000 30
HTPJ-ST-47H 100 470 565 750 1150 2.0 2.0 2S 753,000 860,000 30
HTPJ-ST-565 150 565 635 820 1220 2.0 2.0 2S 1,288,000 1,482,000 30
HTPJ-ST-635 200 635 700 870 1270 2.0 2.0 2S 1,582,000 1,822,000 30
HTPJ-ST-77 300 770 850 940 1340 2.0 2.0 2S 2,064,000 2,381,000 30

HTPJ-CTH クリップ密閉タイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 本体 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） へルール SUS304 SUS316L （日）
HTPJ-CTH-18 4 180 240 250※ 650※ 1.2 1.2 1S @ @ 30
HTPJ-CTH-21 7 210 270 300※ 700※ 1.2 1.2 1S @ @ 30
HTPJ-CTH-24 10 240 300 330※ 730※ 1.2 1.2 1S @ @ 30
HTPJ-CTH-27 15 270 330 380※ 780※ 1.2 1.2 1S @ @ 30
HTPJ-CTH-30 20 300 330 410 810 1.5 1.5 1S 512,000 586,000 30
HTPJ-CTH-33 25 330 360 430 830 1.5 1.5 1S 534,000 612,000 30
HTPJ-CTH-36 35 360 387 490 890 1.5 1.5 1S 556,000 638,000 30
HTPJ-CTH-39 45 387 430 540 940 1.5 1.5 1S 579,000 664,000 30
HTPJ-CTH-43 60 430 470 570 970 1.5 1.5 2S 624,000 713,000 30
HTPJ-CTH-47 80 470 565 640 1040 2.0 2.0 2S 733,000 836,000 30
HTPJ-CTH-47H 100 470 565 750 1150 2.0 2.0 2S 779,000 889,000 30
HTPJ-CTH-565 150 565 635 820 1220 2.0 2.0 2S 1,321,000 1,520,000 30
HTPJ-CTH-635 200 635 700 870 1270 2.0 2.0 2S 1,635,000 1,883,000 30
HTPJ-CTH-77 300 770 850 940 1340 2.0 2.0 2S 2,122,000 2,448,000 30

HTPJ-CTL レバーバンド密閉タイプ

型式 容量 ID1 ID2 H1 H2 T1 T2 本体 標準価格（円） 納期
（L） （mm） （mm） （mm） （mm） （mm） （mm） へルール SUS304 SUS316L （日）
HTPJ-CTH-24 10 240 300 330※ 730※ 1.2 1.2 1S @ @ 30
HTPJ-CTH-27 15 270 330 380※ 780※ 1.2 1.2 1S @ @ 30
HTPJ-CTL-30 20 300 330 410 810 1.5 1.5 1S 515,000 590,000 30
HTPJ-CTL-33 25 330 360 430 830 1.5 1.5 1S 537,000 616,000 30
HTPJ-CTL-36 35 360 387 490 890 1.5 1.5 1S 560,000 642,000 30
HTPJ-CTL-39 45 387 430 540 940 1.5 1.5 1S 582,000 668,000 30
HTPJ-CTL-43 60 430 470 570 970 1.5 1.5 2S 628,000 717,000 30
HTPJ-CTL-47 80 470 565 640 1040 2.0 2.0 2S 735,000 839,000 30
HTPJ-CTL-47H 100 470 565 750 1150 2.0 2.0 2S 783,000 894,000 30
HTPJ-CTL-565 150 565 635 820 1220 2.0 2.0 2S 1,331,000 1,532,000 30
HTPJ-CTL-635 200 635 700 870 1270 2.0 2.0 2S 1,655,000 1,906,000 30
HTPJ-CTL-77 300 770 850 940 1340 2.0 2.0 2S 2,124,000 2,451,000 30

■製品シリーズについて

・三広アステック：シリーズ企画・設計

■価格について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

■納期について

・HTPJ耐圧仕様/脚付ホッパージャケット容器は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。
